14
Du

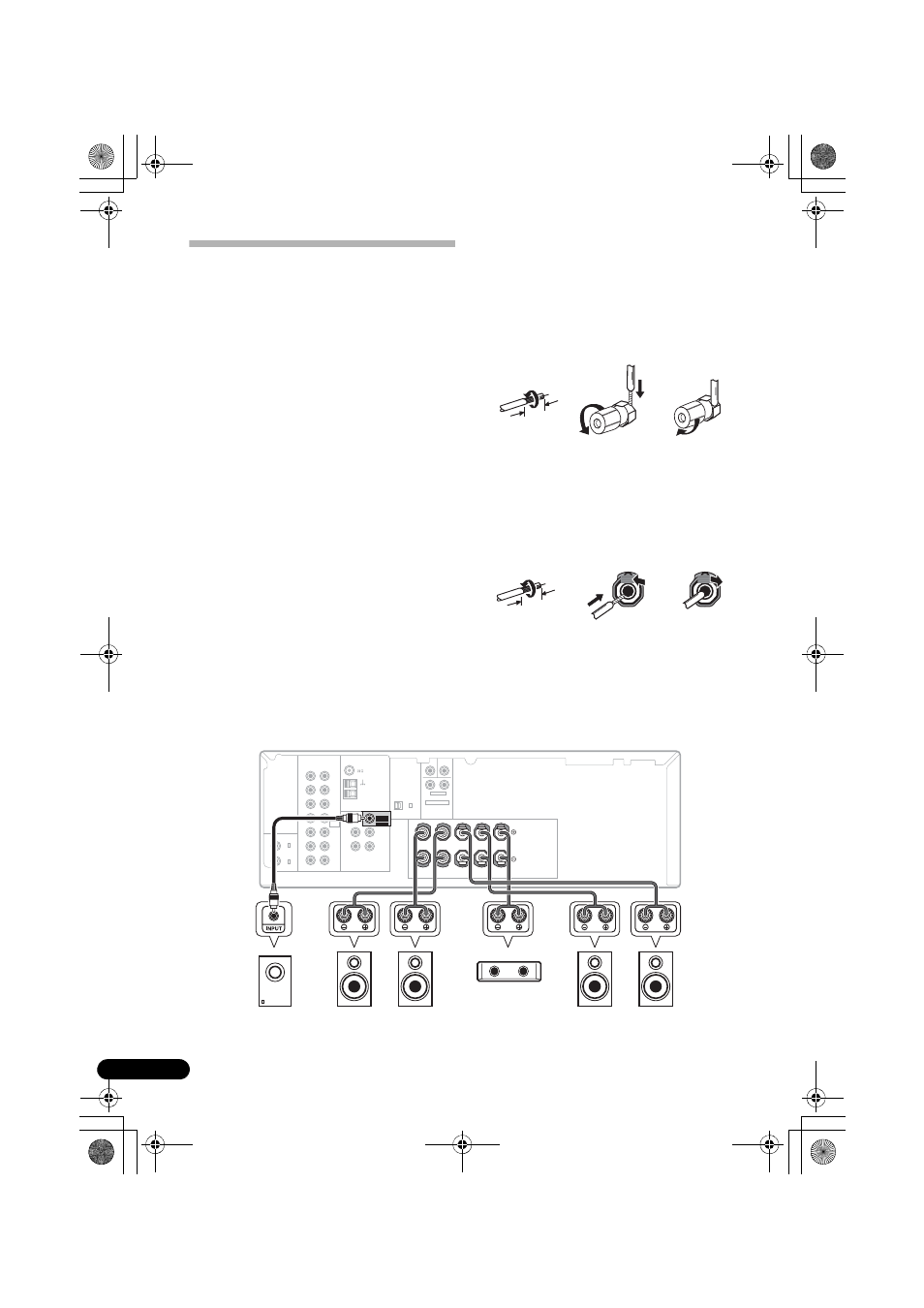

De luidsprekers aansluiten
Een complete opstelling van zes luidsprekers
(inclusief subwoofer) staat hieronder
afgebeeld, maar de opstelling thuis zal bij
iedereen anders zijn. Sluit de luidsprekers
gewoon aan op de wijze die hieronder is
getoond. De receiver werkt al met twee
stereoluidsprekers (de voorluidsprekers in de
afbeelding). Het verdient echter aanbeveling
ten minste drie luidsprekers te gebruiken en
een complete opstelling is het beste voor
surroundgeluid. Als u geen subwoofer
gebruikt, wijzig dan de instelling voor de
voorluidspreker (zie De luidsprekers instellen
op bladzijde 30) in LARGE.
Zorg ervoor dat u de rechterluidspreker
aansluit op de rechtse aansluiting en de
linkerluidspreker op de linkse aansluiting. Ook
moeten de positieve en negatieve (+/–)
aansluitingen op de receiver overeenkomen
met die op de luidsprekers. U kunt luidsprekers
met een nominale impedantie tussen 6
Ω op
16 Ω gebruiken (zie De luidsprekerimpedantie
wijzigen op bladzijde 40 als u van plan bent
luidsprekers met een impedantie van minder
dan 8
Ω te gebruiken).
Zorg ervoor dat alle aansluitingen tot stand zijn
gebracht voordat u de stekker van dit toestel in
het stopcontact steekt.
Basisbedradingsaansluitingen
Voorluidsprekeraansluitingen:
1
Draai de ontblote draaduiteinden in
elkaar.
2 Maak de aansluiting wat los en steek de
blote draad er in.
3 Draai de aansluiting vast.
Midden- en surroundluidsprekeraansluitingen:
1
Draai de ontblote draaduiteinden in
elkaar.
2 Duw de klemaansluiting open en steek de
ontblote draad naar binnen.
3 Laat de klemaansluiting los.
1 2 3
10 mm
1 2
10 mm
3
R L
IN CD
IN
OUT
DVD / BD
TV / SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR / VCR
DVR / VCR IN
TV / SAT IN
DVD / BD IN
AM LOOP
DIGITAL IN
CEN- TER SUB WOOFER
SURROUND
DVD 5.1CH INPUT
R L
OPT
FM UNBAL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO VIDEO
IN
OUT COAX
(DVD / BD)
CD-R
/ TAPE / MD
(ASSIGNABLE)
1
(CD)
1
COAX
(DVR/ VCR)
2
DIGITAL IN (ASSIGNABLE)
R FRONT SURROUND CENTER R L L
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
SW L R
C
LS RS
Voorluidsprekers Middenluidspreker Surroundluidsprekers Aangestuurde
subwoofer
