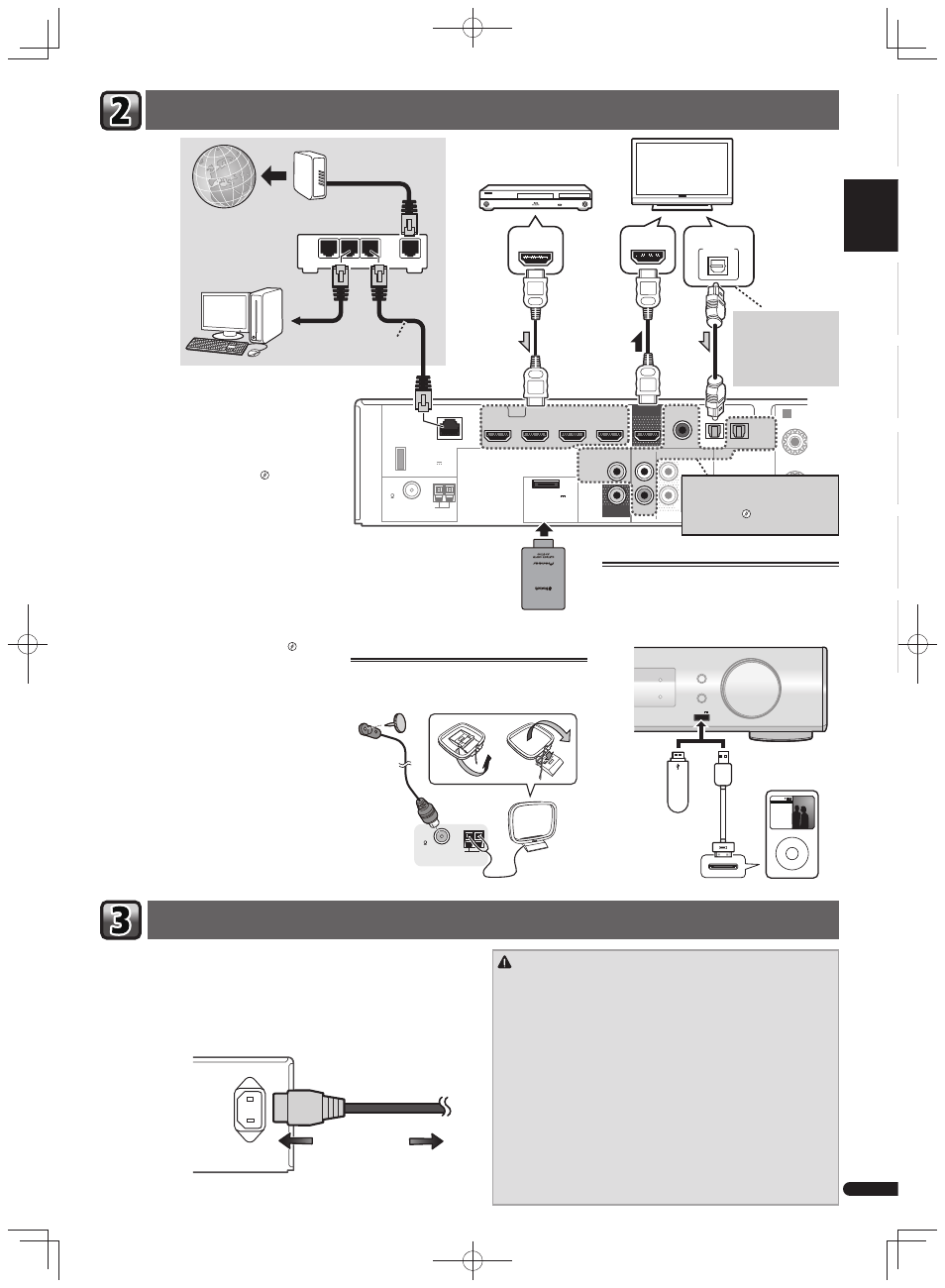

Raccordement d’un téléviseur et de périphériques de lecture
Branchement du récepteur
HDMI
AUDIO VIDEO SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER R
L
(Single)
OUT
MONITOR
OUT
ANALOG
AUX
IN
( ANALOG
AUX )
IN
COAXIAL
CD IN
STB IN GAME IN BD/BDR IN DVD/DVR IN
TV IN DIGITAL AUX IN
ADAPTER PORT
( OUTPUT 5 V
0.1 A MAX )
FM
UNBAL
75
AM LOOP
LAN (10/100)
DC OUTPUT
for WIRELESS LAN
( OUTPUT 5 V
0.6 A MAX )
FR
R
A
HDMI IN HDMI OUT DIGITAL AUDIO OUT
OPTICAL
WAN 3 2 1
LAN
Équipements compatibles HDMI/DVI
(Lecteur de Blu-ray Disc, etc.)
Téléviseur compatible
HDMI/DVI
Si le téléviseur ne prend
pas en charge la fonction
HDMI Audio Return Chan-
nel, cette connexion est
nécessaire pour écouter le
son du téléviseur par l’in-
termédiaire du récepteur.
Si l’ équipement que vous souhaitez
connecter ne possède pas de prise de
sortie HDMI, il peut être connecté via
ces bornes.
 “Raccordement d’un
lecteur DVD sans sortie HDMI”
ATTENTION
• Tenez le cordon d’alimentation par sa prise lorsque vous le manipulez. Ne
débranchez pas l’appareil en tirant sur le cordon et ne touchez jamais le
cordon d’alimentation avec les mains mouillées ; vous pourriez provoquer
un court-circuit ou prendre un choc électrique. Ne placez pas l’appareil,
un meuble ou tout autre objet sur le cordon d’alimentation, et évitez de le
pincer de toute autre manière. Ne faites jamais de nœud dans le cordon et
ne le liez jamais avec d’autres câbles. Les cordons d’alimentation doivent
être acheminés de façon à ce qu’on ne puisse pas marcher dessus. Un
cordon d’alimentation endommagé peut provoquer un incendie ou un
choc électrique. Vérifiez l’état du cordon de temps à autre. Si le cordon est
endommagé, demandez-en le remplacement auprès du service après-vente
agréé Pioneer le plus proche.
• N’utilisez aucun autre cordon d’alimentation que celui fourni avec cet appa-
reil.
• N’utilisez pas le cordon d’alimentation fourni à d’autres fins que celles
décrites ci-après.
• Lorsque le récepteur n’est pas utilisé durant une longue période (par ex.
pendant les vacances), il est recommandé de le débrancher, en retirant le
connecteur d’alimentation de la prise murale.
Connexion d’un iPod/iPhone ou d’un
périphérique USB
Mettez le récepteur en mode veille, puis raccordez votre
iPod/iPhone ou votre périphérique USB à la prise USB
iPod iPhone située sur le panneau.
Ne raccordez le récepteur au secteur qu’après y avoir connecté tous les composants,
y compris les haut-parleurs.
1
Enfi chez le cordon d’alimentation fourni dans la prise AC IN à l’arrière du
récepteur.
2
Enfi chez l’autre extrémité dans une prise électrique.
AC IN
Vers la prise secteur
Clé Bluetooth®
ADAPTER AS-BT100 ou
AS-BT200 (vendue séparé-
ment)
La marque de mot et les logos Bluetooth® sont des
marques déposées appartenant à Bluetooth SIG, Inc. et
toute utilisation de ces marques par PIONEER COR-
PORATION est faite sous licence. Les autres marques
commerciales et noms commerciaux appartiennent à
leurs propriétaires respectifs.
Si vous avez un composant équipé d’une prise HDMI
ou DVI (avec HDCP) (Lecteur Blu-ray Disc, etc.), vous
pouvez le raccorder à ce récepteur à l’aide d’un câble
HDMI disponible dans le commerce.
Si le téléviseur et les équipements de lecture connectés
prennent en charge la fonction d’Control HDMI, cette
fonction pratique peut être utilisée.
 “Fonction
Control HDMI”
• La connexion et/ou le réglage suivant est nécessaire
pour écouter le son du téléviseur par l’intermédiaire
du récepteur.
– Si le téléviseur ne prend pas en charge la fonc-
tion HDMI Audio Return Channel, connectez le
récepteur et le téléviseur à l’aide de câbles audio
(comme indiqué).
– Si le téléviseur prend en charge la fonction HDMI
Audio Return Channel, le son du téléviseur est
envoyé vers le récepteur via la prise HDMI et il n’est
alors pas nécessaire de connecter un câble audio.
Dans ce cas, réglez l’option ARC sur ON dans le
menu de configuration HDMI Setup.
 “Menu
HDMI Setup”
Pour plus d’informations sur la connexion et la confi-
guration de la clé Bluetooth ADAPTER et sur la lecture
audio à l’aide de cette clé, veuillez consulter le Mode
d’emploi sur le CD-ROM.
Internet
Modem
Routeur
Câble LAN
(vendu séparément)
au port LAN
MENU
Music

 
Genius > Playlists
Artists
Albums
Songs
Radio
Genres
Composers
Audiobooks
MASTER
VOLUME
AUDIO/ VIDEO MULTI- CHANNEL RECEIVER VSX-S500
MCACC
HDMI
iPod iPhone DIRECT CONTROL
iPod iPhone
USB 5 V 1 A
INPUT SELECTOR
Câble USB (pour la
connexion d’un iPod)
Périphérique
de stockage de
masse USB
iPod/iPhone
Raccordement des antennes
Raccordez l’antenne filaire FM et l’antenne cadre AM
comme indiqué ci-dessous.
ANTENNA
FM
UNBAL
75
AM LOOP
