2
It

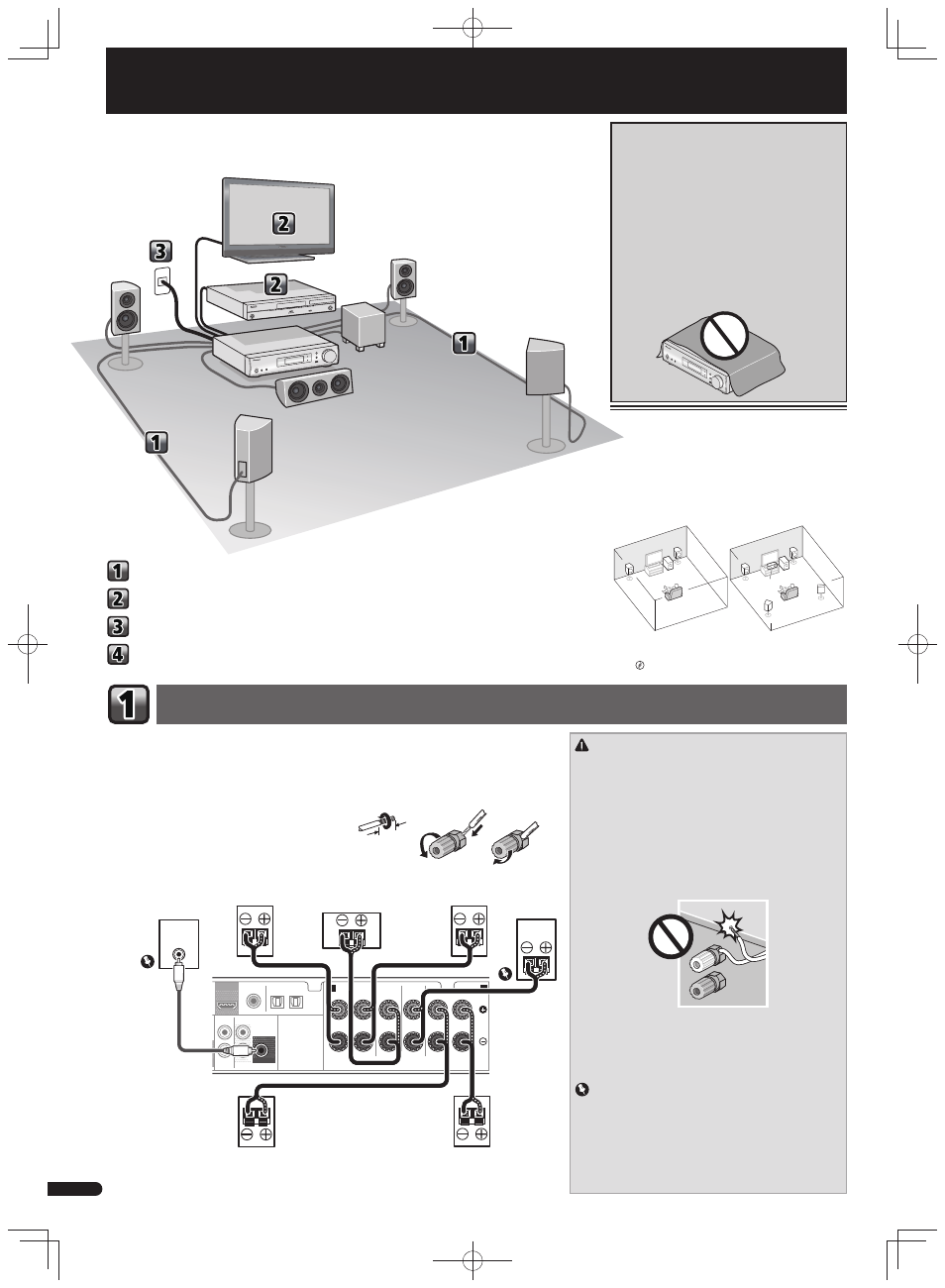

Collegamento degli altoparlanti
Collegamento degli altoparlanti
Connettere una TV e componenti playback
Collegamento del ricevitore
Impostazioni di base
ATTENZIONE
• I terminali degli altoparlanti sono sotto tensione, la stessa
PERICOLOSA tensione della corrente di rete. Per prevenire
rischi di folgorazioni nel corso delle operazioni di collega-
mento o di distacco dei cavi degli altoparlanti, staccare il
cavo di alimentazione principale prima di toccare qualsiasi
parte non isolata.
• Assicurarsi che il filo nudo dell’altoparlante sia attorcigliato
e inserito completamente nel terminale dell’altoparlante.
Se la parte scoperta di un cavo dovesse entrare in contatto
con il pannello posteriore, può prodursi un’interruzione di
corrente per l’attivazione dell’interruttore differenziale.
• Evitate il contatto tra la parte centrale del cavo dell’altopar-
lante e il corpo del ricevitore.
– Se la parte centrale del cavo dell’altoparlante entra in
contatto con qualsiasi parte metallica del corpo del ricevi-
tore potrebbe danneggiare gli altoparlanti e causare fumo
o incendiarsi.
Inserite i cavi dell’altoparlante in modo sicuro nei termina-
li e controllate che il cavo non possa fuoriuscire facilmen-
te.
Importante
• I terminali degli SPEAKERS SUBWOOFER sono i terminali
di connessione subwoofer passivi S-SLW500 di Pioneer. Se
usate un altro modello di subwoofer, accertatevi di usare
un modello che comprenda un amplificatore incorporato e
connettetelo al terminale PREOUT SUBWOOFER.
• Si prega di connettere subwoofer passivi o amplificati, poi-
ché se sono entrambi connessi sarà impossibile ottenere il
giusto effetto sonoro.
Assicuratevi di connettere l’altoparlante a destra al terminale destro (R) e quello a sinistra al terminale si-
nistro (L). Inoltre, assicurarsi che i terminali positivo e negativo (+/–) del ricevitore corrispondano a quelli
degli altoparlanti.
È possibile utilizzare altoparlanti con una normale impedenza compresa tra 4
Ω e 16 Ω.
Collegamenti a fi li nudi
1
Attorcigliare i trefoli esposti.
2
Allentare il terminale e inserire il fi lo esposto.
3
Serrare il terminale.
Posizionamento degli altoparlanti
Il ricevitore funziona anche con due soli altoparlanti
stereo (gli altoparlanti anteriori dello schema); si con-
siglia tuttavia di utilizzare almeno tre altoparlanti. Una
configurazione completa risulta ottimale per il suono
surround.
Per ottenere il miglior suono surround possibile, instal-
lare gli altoparlanti come segue.
Sistema surround a 2.1 canali: Sistema surround a 5.1 canali:
R
L
SW
R
SL
L
SW
C
SR
• Inoltre, è possibile connettere gli altoparlanti sur-
round posteriori, quelli alti e gli altoparlanti B.
 “Connettete l’altoparlante surround o posteriore
o l’alto anteriore”
1 2 3
Italiano
Flusso delle impostazioni del ricevitore
AVVERTENZA PER LA VENTILAZIONE
Installare l’apparecchio avendo cura di lasciare un
certo spazio all’intorno dello stesso per consentire una
adeguata circolazione dell’aria e migliorare la
dispersione del calore (almeno 10 cm sulla parte
superiore, 5 cm sul retro, e 5 cm su ciascuno dei lati).
ATTENZIONE
L’apparecchio è dotato di un certo numero di fessure e
di aperture per la ventilazione, allo scopo di garantirne
un funzionamento affidabile, e per proteggerlo dal
surriscaldamento. Per prevenire possibili pericoli di
incendi le aperture non devono mai venire bloccate o
coperte con oggetti vari (quali giornali, tovaglie, tende o
tendaggi, ecc.), e l’apparecchio non deve essere
utilizzato appoggiandolo su tappeti spessi o sul letto.
D3-4-2-1-7b*_A1_It
SPEAKERS
AUDIO SURR BACK/
FRONT HEIGHT
PRE OUT
OPTICAL
SUBWOOFER R
L
(Single)
OUT
ANALOG
AUX
IN
G
COAXIAL
CD IN TV IN DIGITAL AUX IN
FRONT
R L
R Bi-Amp L
R L
A CENTER SUBWOOFER/
SURR BACK
SURROUND / B
LINE LEVEL
INPUT
Destro anteriore
Centro Sinistro anteriore Subwoofer
S-SLW500
Subwoofer
alimentato
Destro
surround
Sinistro
surround
Completate tutti i
collegamenti prima di
collegare quest’unità
alla presa d’alimenta-
zione CA.
Questa unità è un potente ricevitore AV dotato di molte
funzioni e molti terminali. Può venire usato senza diffi-
coltà dopo aver eseguito la procedura seguente per fare
i collegamenti e le impostazioni.
L
Sinistro anteriore
SW
Subwoofer
C
Centro
TV
Questo ricevitore
Lettore Blu-ray Disc R
Destro anteriore
SL
Sinistro surround
SR
Destro surround
10 mm
