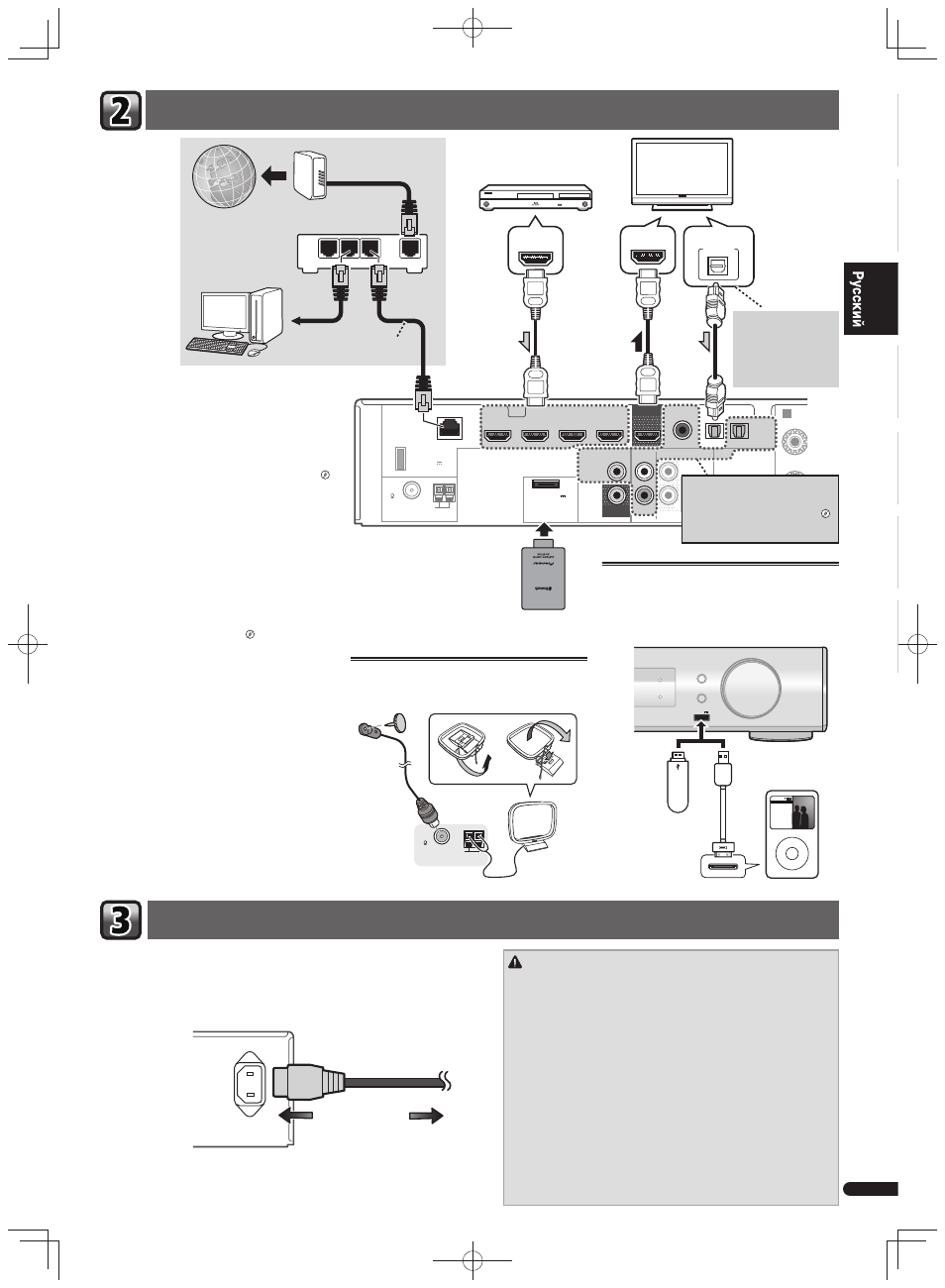

Подключение телевизора и компонентов воспроизведения
Подключение ресивера к электророзетке
HDMI
AUDIO VIDEO SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER R
L
(Single)
OUT
MONITOR
OUT
ANALOG
AUX
IN
( ANALOG
AUX )
IN
COAXIAL
CD IN
STB IN GAME IN BD/BDR IN DVD/DVR IN
TV IN DIGITAL AUX IN
ADAPTER PORT
( OUTPUT 5 V
0.1 A MAX )
FM
UNBAL
75
AM LOOP
LAN (10/100)
DC OUTPUT
for WIRELESS LAN
( OUTPUT 5 V
0.6 A MAX )
FR
R
A
HDMI IN HDMI OUT DIGITAL AUDIO OUT
OPTICAL
WAN 3 2 1
LAN
Компоненты, совместимые с HDMI/DVI
(Проигрыватель Blu-ray Disc, и др.)
Телевизор, совместимый с
HDMI/DVI
Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется для
прослушивания звучания
телевизора через ресивер.
Если устройство, которое необходимо
подключить, не имеет выходного
терминала HDMI, его можно
подключить через эти терминалы.

«Подключение проигрывателя DVD без
выхода HDMI»
ПРЕДУПРЕЖДЕНИЕ
• Держите кабель питания за вилку. Вынимая вилку из электророзетки,
никогда не тяните за сам кабель, никогда не дотрагивайтесь до кабеля
питания влажными руками, так как это может стать причиной короткого
замыкания и поражения электрическим током. Не ставьте на кабель
питания устройство, мебель или другие предметы и не зажимайте его
каким-либо иным образом. Запрещается завязывать узлы на кабеле
питания или связывать его с другими кабелями. Кабели питания следует
прокладывать в таких местах, где возможность наступить на них будет
маловероятной. Поврежденный кабель питания может стать причиной
возгорания или поражения электрическим током. Периодически
проверяйте кабель питания. Если кабель питания поврежден, обратитесь
за сменным кабелем в ближайший уполномоченный независимый сервис-
центр Pioneer.
• Используйте только кабель питания, входящий в комплект поставки
данного устройства.
• Используйте прилагаемый кабель питания только по его прямому
назначению, как описано ниже.
• Когда ресивер не используется (например, во время отпуска), его следует
отключать от питания, вынув вилку из розетки электросети.
Подключение iPod/iPhone или устройства
USB
Переключите ресивер в режим ожидания и затем
подключите iPod/iPhone или устройство USB к разъему
iPod iPhone USB на передней панели.
Включайте вилку в сеть только после подключения к ресиверу всех устройств (включая
громкоговорители).
1 Вставьте разъем кабеля питания, входящего в комплект поставки, в гнездо
AC IN на задней панели ресивера.
2 Вилку кабеля питания вставьте в розетку электросети.
AC IN
К сетевой розетке
АДАПТЕР Bluetooth®
для модели AS-BT100
или AS-BT200 (продается
отдельно)
Bluetooth® (слово и логотипы) является
зарегистрированным товарным знаком и принадлежит
компании Bluetooth SIG, Inc.; использование PIONEER
CORPORATION этих товарных знаков разрешено
соответствующей лицензией. Прочие товарные знаки и
торговые наименования принадлежат соответствующим
владельцам.
При наличии компонента с интерфейсом HDMI или
DVI (с HDCP) (проигрыватель Blu-ray Disc, и др.), его
можно подключить к данному ресиверу с помощью
имеющегося в продаже кабеля HDMI.
Если телевизор и компоненты воспроизведения
поддерживают функцию Control по HDMI, можно
использовать обычные функции Control по HDMI.

«Управление по HDMI»
• Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.
– Если телевизор не поддерживает функцию
возвратного аудиоканала через HDMI, подключите
ресивер и телевизор через аудиокабели (как
показано).
– Если телевизор поддерживает функцию
возвратного аудиоканала через HDMI, звук с
телевизора вводится в ресивер через терминал
HDMI, поэтому нет необходимости подсоединять
аудиокабель. В таком случае, установите параметр
ARC в HDMI Setup на ON.
 «HDMI Setup»
Обратитесь к Инструкции по эксплуатации на диске CD-
ROM для получения инструкций по подключению и
настройке АДАПТЕРА Bluetooth и по воспроизведению
музыки.
Интернет
Модем
Маршрутизатор
LAN кабель
(продается отдельно)
к порту LAN
MENU
Music

 
Genius > Playlists
Artists
Albums
Songs
Radio
Genres
Composers
Audiobooks
MASTER
VOLUME
AUDIO/ VIDEO MULTI- CHANNEL RECEIVER VSX-S500
MCACC
HDMI
iPod iPhone DIRECT CONTROL
iPod iPhone
USB 5 V 1 A
INPUT SELECTOR
Кабель USB (для
подключения iPod)
Запоминающее
устройство
большой
емкости USB
iPod/iPhone
Подключение антенн
Подключите проволочную антенну FM и рамочную
антенну АМ, как показано ниже.
ANTENNA
FM
UNBAL
75
AM LOOP
