2
Nl

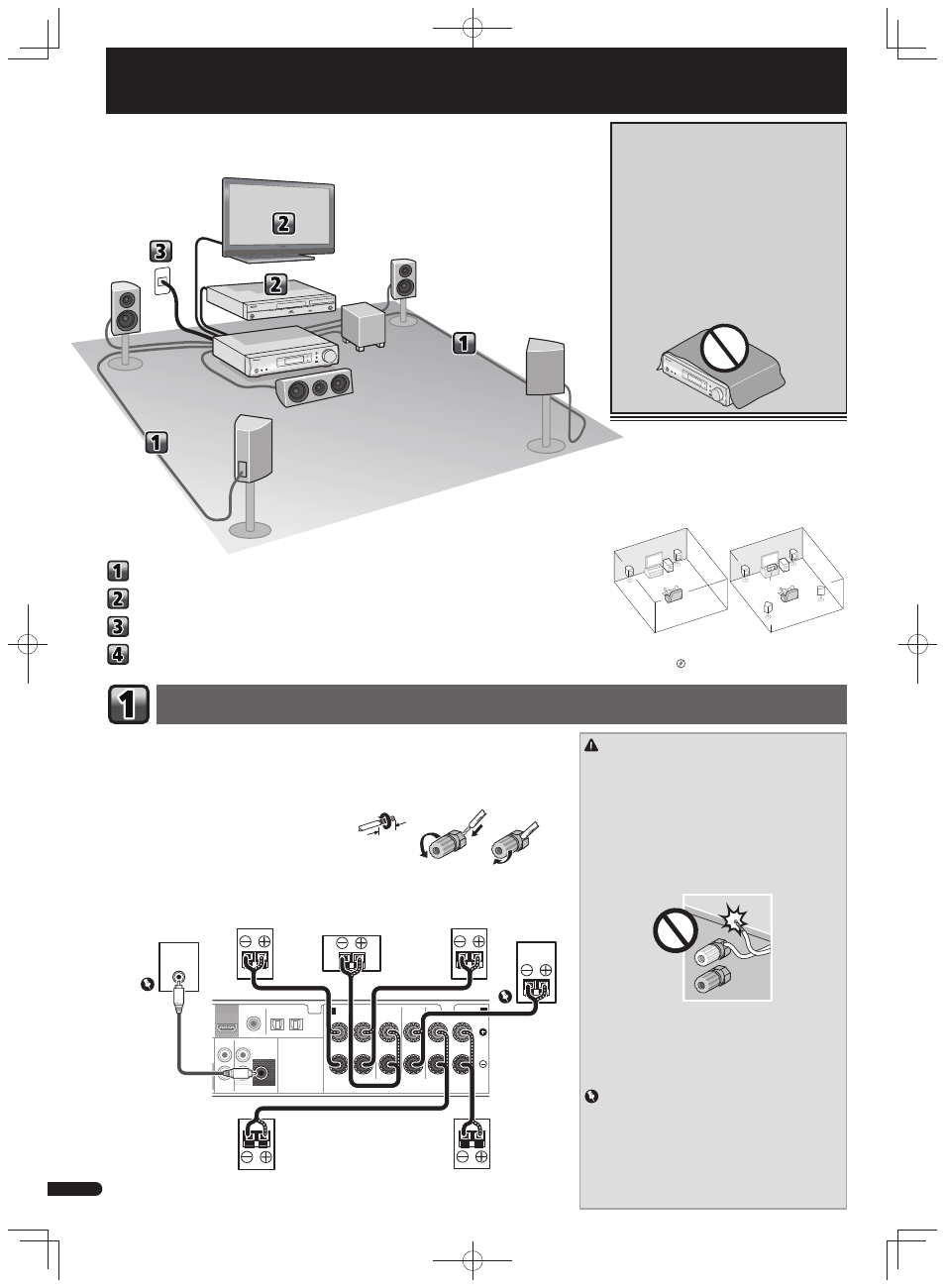

De luidsprekers aansluiten
De luidsprekers aansluiten
Aansluiting van uw TV en weergave-apparatuur
De receiver aansluiten op het stopcontact
Basisinstellingen
WAARSCHUWING
• Op deze luidsprekeraansluitingen staat een GEVAAR-
LIJKE spanning. Om een elektrische schok te voorkomen
bij het aansluiten en losmaken van de luidsprekerkabels,
moet u de stekker uit het stopcontact halen voordat u niet
geïsoleerde onderdelen aanraakt.
• Zorg dat de ontblote draaduiteinden van de luidspre-
kerkabel stevig in elkaar zijn gedraaid en volledig in de
luidsprekeraansluiting steken. Wanneer kale luidspreker-
draad contact maakt met het achterpaneel, kan hierdoor
het apparaat worden uitgeschakeld als veiligheidsmaat-
regel.
• Zorg ervoor dat de kabelkern van de speaker niet in con-
tact komt met de behuizing van de receiver.
– Als de kabelkern van de speaker in contact komt met
een metalen gedeelte van de behuizing van de receiver,
kan deze schade toebrengen aan de speakers, wat kan
leiden tot rook en brand.
Steek de speakerkabels stevig in de aansluitpunten
en controleer dat de kabel er niet gemakkelijk uit kan
komen.
Belangrijk
• De aansluitpunten van de SPEAKERS SUBWOOFER zijn
de aansluitpunten van de Passive subwoofer S-SLW500
van Pioneer. Als u gebruik maakt van een ander model
subwoofer, gebruik dan een model met een ingebouwde
versterker en sluit deze aan op het aansluitpunt van de
PRE-OUT SUBWOOFER.
• Sluit één van de twee sufwoofers aan, de Passive óf
Powered, omdat door aansluiting van beide de juiste
geluidsweergave niet wordt verkregen.
Zorg ervoor dat de luidspreker aan de rechterzijde op het rechteraansluitpunt (R), en de luidspreker aan
de linkerzijde op het linkeraansluitpunt (L) wordt aangesloten. Ook moeten de positieve en negatieve (+/–)
aansluitingen op de receiver overeenkomen met die op de luidsprekers.
U kunt luidsprekers met een normale impedantie tussen 4
Ω en 16 Ω gebruiken.
Basisbedradingsaansluitingen
1
Draai de ontblote draaduiteinden in elkaar.
2
Maak de aansluiting wat los en steek de blote
draad er in.
3
Draai de aansluiting vast.
De luidsprekers opstellen
De receiver werkt al met twee stereoluidsprekers (de
voorluidsprekers in de afbeelding). Het verdient echter
aanbeveling ten minste drie luidsprekers te gebruiken
en een complete opstelling is het beste voor surround-
geluid.
Stel uw luidsprekers op zoals hieronder getoond om
een optimaal surroundgeluid te verkrijgen.
2.1-kanaals surroundsysteem: 5.1-kanaals surroundsysteem:
R
L
SW
R
SL
L
SW
C
SR
• Daarnaast kunnen tevens surroundback-speakers,
Front Height-speakers of Speaker B worden aan-
gesloten.
 “Sluit de surround-achter- of Front
Heightluidsprekers aan”
1 2 3
Nederlands
Stroomschema voor de instellingen op de
receiver BELANGRIJKE INFORMATIE BETREFFENDE
DE VENTILATIE
Let er bij het installeren van het apparaat op dat er
voldoende vrije ruimte rondom het apparaat is om een
goede doorstroming van lucht te waarborgen
(tenminste 10 cm boven, 5 cm achter en 5 cm aan de
zijkanten van het apparaat).
WAARSCHUWING
De gleuven en openingen in de behuizing van het
apparaat zijn aangebracht voor de ventilatie, zodat een
betrouwbare werking van het apparaat wordt verkregen
en oververhitting wordt voorkomen. Om brand te
voorkomen, moet u ervoor zorgen dat deze openingen
nooit geblokkeerd worden of dat ze afgedekt worden
door voorwerpen (kranten, tafelkleed, gordijn e.d.) of
door gebruik van het apparaat op een dik tapijt of een
bed.
D3-4-2-1-7b*_A1_Nl
SPEAKERS
AUDIO SURR BACK/
FRONT HEIGHT
PRE OUT
OPTICAL
SUBWOOFER R
L
(Single)
OUT
ANALOG
AUX
IN
G
COAXIAL
CD IN TV IN DIGITAL AUX IN
FRONT
R L
R Bi-Amp L
R L
A CENTER SUBWOOFER/
SURR BACK
SURROUND / B
LINE LEVEL
INPUT
Voor-rechts
Midden
Voor-links Subwoofer
S-SLW500
Aangestuurde
subwoofer
Surround-
rechts
Surround-
links
Zorg ervoor dat alle
aansluitingen tot stand
zijn gebracht voordat u
de stekker van dit toe-
stel in het stopcontact
steekt.
Dit apparaat is een multifunctionele AV-receiver die is
uitgerust met talloze voorzieningen en aansluitingen.
Het apparaat kan gemakkelijk worden gebruikt door de
onderstaande aanwijzingen te volgen voor het maken
van de aansluitingen en instellingen.
L
Voor-links
Subwoofer
Subwoofer
C
Midden
TV
Deze receiver
Blu-ray Disc-apparaat R
Voor-rechts
SL
Surround-links
SR
Surround-rechts
10 mm
