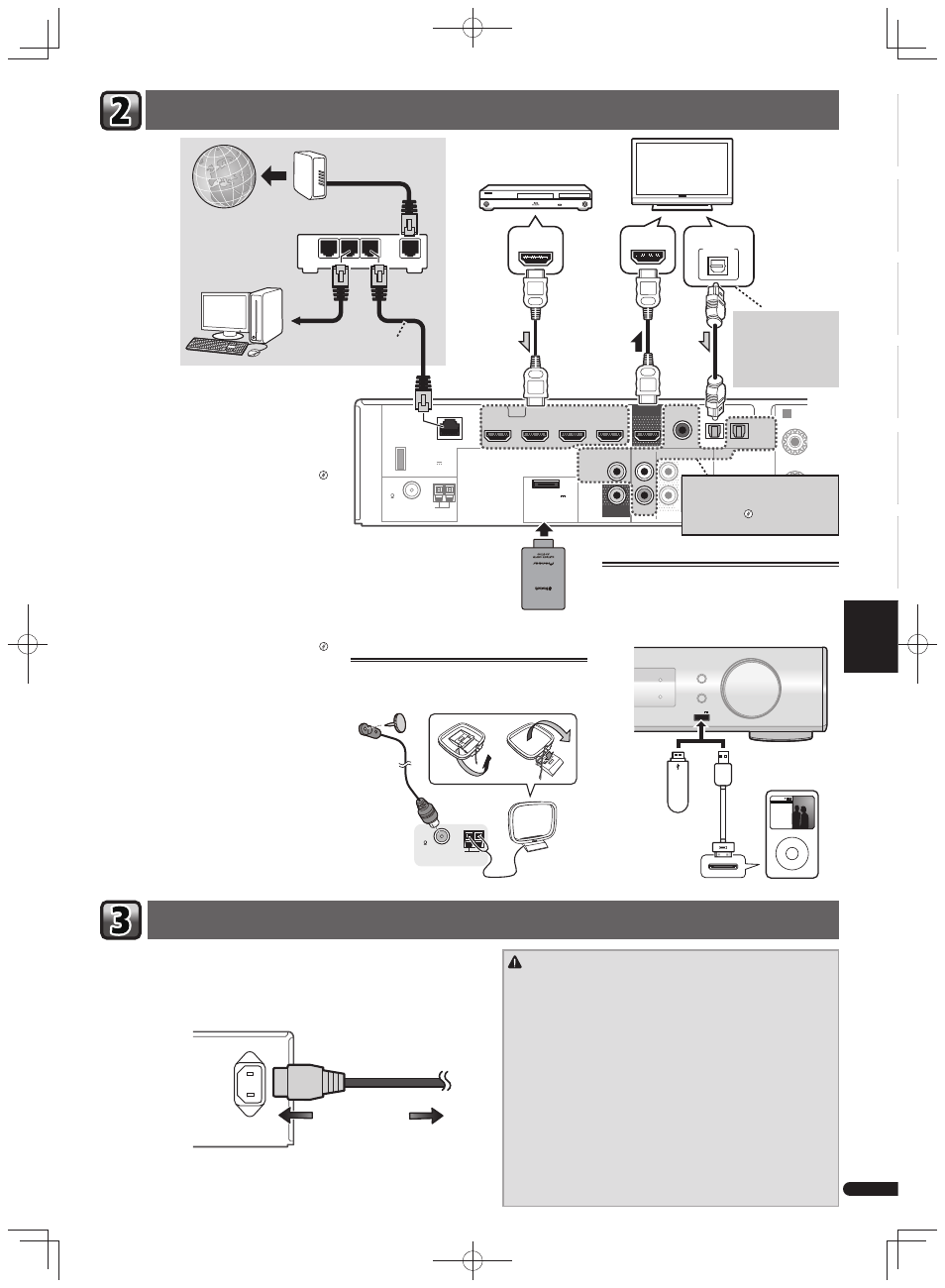

Anschließen eines Fernsehers und von Wiedergabe-Geräten
Anschluss des Receivers an das Stromnetz
HDMI
AUDIO VIDEO SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER R
L
(Single)
OUT
MONITOR
OUT
ANALOG
AUX
IN
( ANALOG
AUX )
IN
COAXIAL
CD IN
STB IN GAME IN BD/BDR IN DVD/DVR IN
TV IN DIGITAL AUX IN
ADAPTER PORT
( OUTPUT 5 V
0.1 A MAX )
FM
UNBAL
75
AM LOOP
LAN (10/100)
DC OUTPUT
for WIRELESS LAN
( OUTPUT 5 V
0.6 A MAX )
FR
R
A
HDMI IN HDMI OUT DIGITAL AUDIO OUT
OPTICAL
WAN 3 2 1
LAN
HDMI/DVI-kompatible Geräte
(Blu-ray-Disc Player, usw.)
HDMI-/DVI-kompatibler
Fernseher
Wenn der Fernseher die
HDMI-Audio-Rückkanal-
Funktion nicht unterstützt,
ist dieser Anschluss
erforderlich, um den Ton
der Fernsehers über den
Receiver zu hören.
Wenn das Gerät, das Sie anschließen
wollen, keinen HDMI-Ausgang hat, kann
es über diese Anschlüsse angeschlos-
sen werden.
 „Anschließen Ihres
DVD-Players ohne HDMI-Ausgang“
AUHTUNG
• Beim Anschließen und Trennen des Netzkabels immer den Stecker an-
fassen. Ziehen Sie den Stecker nicht durch Ziehen am Kabel heraus, und
berühren Sie das Netzkabel niemals mit nassen Händen, da dies einen
Kurzschluss oder einen elektrischen Schlag verursachen könnte. Das
Gerät, Möbelstücke oder andere Gegenstände nicht auf das Netzkabel
stellen und jegliches Einklemmen des Netzkabels vermeiden. Niemals
einen Knoten ins Netzkabel machen oder es an anderen Kabeln festbin-
den. Das Netzkabel sollte so verlegt werden, dass niemand darauf treten
kann. Ein beschädigtes Netzkabel kann einen Brand oder einen elektri-
schen Schlag verursachen. Überprüfen Sie das Netzkabel hin und wieder.
Bei Beschädigung wenden Sie sich bitte wegen Ersatz an die nächste
Pioneer-Kundendienststelle.
• Verwenden Sie kein anderes als das mit dem Gerät mitgelieferte Netzka-
bel.
• Verwenden Sie das mitgelieferte Netzkabel für keinen anderen als den
unten beschriebenen Zweck.
• Der Receiver muss, wenn er nicht regelmäßig betrieben wird, wie z.B.
während längerer Abwesenheit, durch Ziehen des Netzsteckers aus der
Wandsteckdose vom Netz getrennt werden.
Anschließen Ihres iPod/iPhone oder
Ihres USB-Massenspeichers
Schalten Sie Ihren Receiver in den Standby-Modus und
schließen Sie dann Ihr iPod/iPhone oder Ihren USB-
Massenspeicher an das vordere Bedienfeld an.
Den Receiver erst dann ans Netz anschließen, wenn alle Geräte, einschließlich der Laut-
sprecher, am Receiver angeschlossen sind.
1
Stecken Sie das mitgelieferte Netzkabel in die AC IN-Buchse auf der Rückseite
des Receivers.
2
Stecken Sie das andere Ende in eine Wandsteckdose.
AC IN
Zur Netzsteckdose
Bluetooth®
-ADAPTER AS-BT100 oder
AS-BT200 (getrennt zu
beziehen)
Die Bluetooth®-Wortmarke und -Logos sind eingetrage-
ne Marken der Bluetooth SIG, Inc. Jede Nutzung dieser
Marken durch die PIONEER CORPORATION erfolgt
unter entsprechender Lizenz. Andere Marken und Mar-
kennamen sind das Eigentum ihrer jeweiligen Inhaber.
Wenn Sie über ein mit HDMI oder DVI (mit HDCP)
ausgestattete Gerät verfügen (Blu-ray-Disc Player, usw.),
können Sie diese mit einem handelsüblichen HDMI-
Kabel an diesen Receiver anschließen.
Wenn der Fernseher und die Wiedergabegeräte Control
mit HDMI-Funktion unterstützen, kann das bequeme
Control mit HDMI-Funktionen verwendet werden.

„Control mit HDMI-Funktion“
• Der folgende Anschluss/die folgende Einstellung ist
erforderlich, um den Ton des Fernsehers über diesen
Receiver zu hören.
– Wenn der Fernseher die HDMI-Audio-Rückkanal-
Funktion nicht unterstützt, den Receiver und den
Fernseher mit Audio-Kabeln anschließen (wie
dargestellt).
– Wenn der Fernseher die HDMI-Audio-Rückkanal-
Funktion unterstützt, wird der Ton des Fernse-
hers über den HDMI-Anschluss in den Receiver
eingegeben, so dass es nicht erforderlich ist, ein
Audiokabel anzuschließen. In diesem Falle ist
ARC
beim HDMI Setup auf ON einzustellen. 
„HDMI Setup“
Zu Anweisungen über die Verfahrensweise des An-
schlusses und der Einstellung des Bluetooth-ADAPTER
und die Musik- Wiedergabe siehe die Bedienungslei-
tung auf der CD-ROM.
Internet
Modem
Router
LAN-Kabel
(getrennt zu bezahlen)
zum LAN-
Anschluss
MENU
Music

 
Genius > Playlists
Artists
Albums
Songs
Radio
Genres
Composers
Audiobooks
MASTER
VOLUME
AUDIO/ VIDEO MULTI- CHANNEL RECEIVER VSX-S500
MCACC
HDMI
iPod iPhone DIRECT CONTROL
iPod iPhone
USB 5 V 1 A
INPUT SELECTOR
USB-Kabel (für iPod-
Anschluss)
USB-Massen-
speichergerät
iPod/iPhone
Anschluss der Antennen
Schließen Sie eine FM-Drahtantenne und die AM-
Rahmenantenne wie unten dargestellt an.
ANTENNA
FM
UNBAL
75
AM LOOP
