3
It

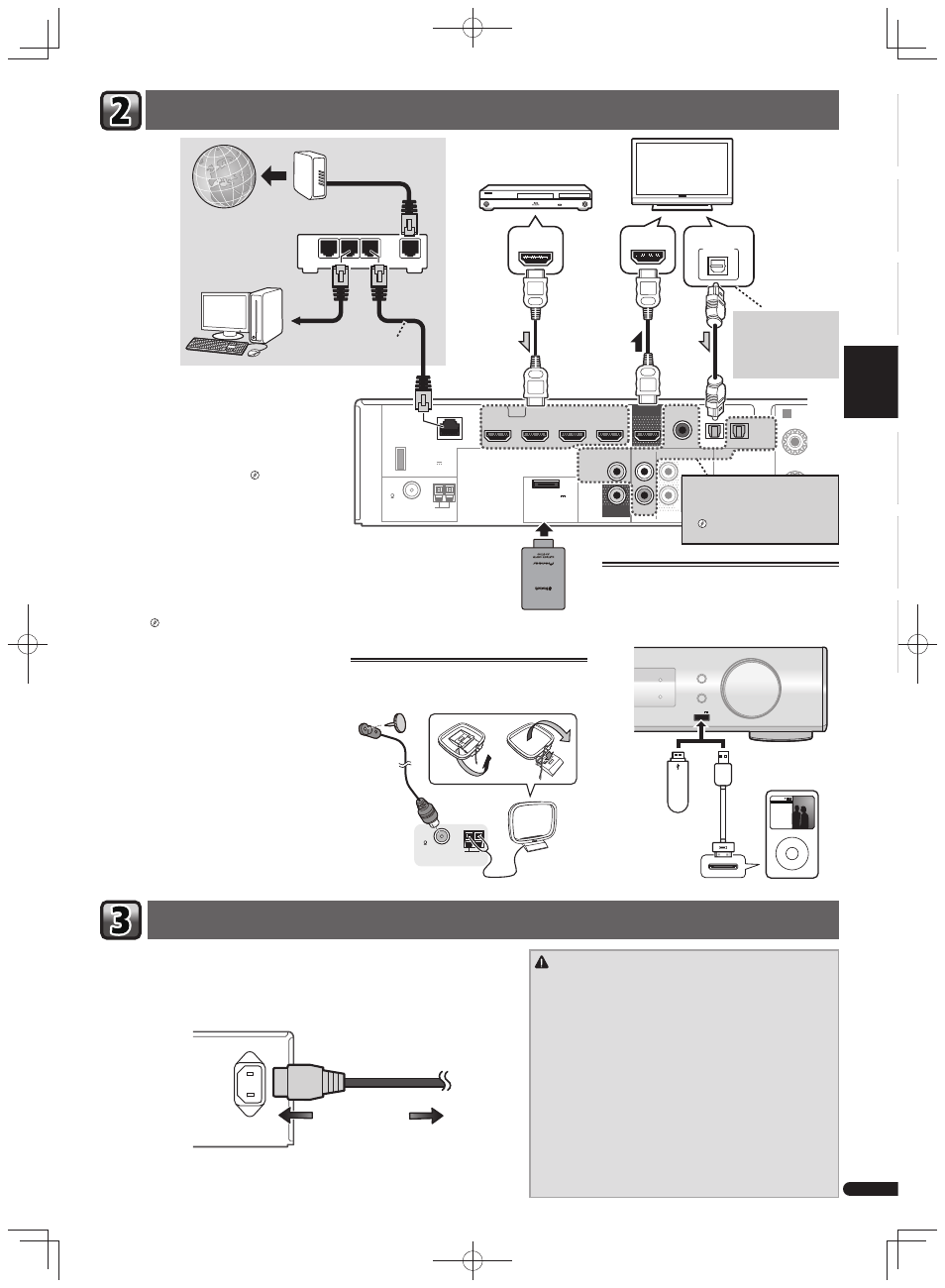

Connettere una TV e componenti playback
Collegamento del ricevitore
HDMI
AUDIO
VIDEO
SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER
R
L
(Single)
OUT
MONITOR
OUT
ANALOG
AUX
IN
(
ANALOG
AUX
)
IN
COAXIAL
CD IN
STB IN
GAME IN
BD/BDR IN
DVD/DVR IN
TV IN DIGITAL AUX IN
ADAPTER PORT
(
OUTPUT 5 V
0.1 A MAX
)
FM
UNBAL
75
AM LOOP
LAN
(10/100)
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
)
FR
R
A
HDMI IN
HDMI OUT
DIGITAL AUDIO OUT
OPTICAL
WAN
3
2
1
LAN
Componenti compatibili HDMI/DVI
(Blu-ray Disc, ecc.)
TV compatibile HDMI/DVI
Se la TV non supporta
la funzione HDMI Audio
Return Channel, questa
connessione è indispensa-
bile per ascoltare il suono
della TV dal ricevitore.
Se l’apparecchio che desiderate
collegare non possiede un terminale di
uscita HDMI, la connessione può essere
eseguita attraverso questi terminali.
“Collegamento di un lettore DVD
privo di ingressi HDMI”
ATTENZIONE
• Maneggiare il cavo di alimentazione dal lato della spina. Non estrar-
re la spina tirando il cavo e non toccare mai il cavo d’alimentazione
con le mani bagnate, altrimenti si può verificare un corto circuito
o scosse elettriche. Non appoggiare l’apparecchio, mobili o altri
oggetti sul cavo di alimentazione, né comprimerlo in alcun modo.
Non fare mai nodi al cavo, né legarlo ad altri cavi. Far passare i
cavi d’alimentazione in modo tale che non sia possibile calpestarli.
Un cavo d’alimentazione danneggiato può causare un incendio o
folgorazione. Controllare il cavo d’alimentazione ogni tanto. Se si
dovesse trovare il cavo danneggiato, rivolgersi al più vicino centro
di assistenza autorizzato Pioneer per richiederne la sostituzione.
• Utilizzare solo ed esclusivamente il cavo di alimentazione fornito
con questo apparecchio.
• Utilizzare il cavo di alimentazione fornito solo ed esclusivamente al
fine descritto qui di seguito.
• Quando si prevede di non utilizzare il ricevitore per un certo tempo,
ad esempio se si va in vacanza, staccare la spina dalla presa a
muro.
Connettere l’iPod/iPhone con un disposi-
tivo USB
Commutare il ricevitore in stand-by, poi connettere
l’iPod/iPhone o il dispositivo USB al terminale del pan-
nello frontale.
Procedere al collegamento solo dopo aver connesso al ricevitore tutti i componenti, ivi compre-
si gli altoparlanti.
1
Collegare il cavo di alimentazione fornito alla presa AC IN sul retro del ricevitore.
2
Inserire l’altra estremità in una presa di corrente.
AC IN
All’uscita di corrente
Bluetooth®
ADAPTER AS-BT100 e
AS-BT200 (venduti separa-
tamente)
Il marchio nominale e il logo Bluetooth® sono marchi
registrati di proprietà di Bluetooth SIG, Inc. e sono utiliz-
zati in licenza da PIONEER CORPORATION. Tutti gli altri
marchi registrati e marchi nominali sono marchi dei
rispettivi proprietari.
Se si dispone di un componente dotato di funzionalità
HDMI o DVI (con HDCP) (lettore di Blu-ray Disc o altro),
sarà possibile collegarlo a questo ricevitore utilizzando
un cavo HDMI reperibile in commercio.
Se le componenti della TV e di riproduzione supporta-
no il Control con funzioni HDMI, il Control adatto con
funzioni HDMI può essere usato.
“Control con la
funzione HDMI”
• La seguente connessione/impostazione è richiesta
per ascoltare il suono della TV da questo ricevitore.
– Se la TV non supporta la funzione HDMI Audio
Return Channel, connettete il ricevitore e la TV ai
cavi audio (come mostrato).
– Se la TV supporta la funzione HDMI Audio Return
Channel, il suono della TV viene immesso al rice-
vitore attraverso il terminale HDMI, in modo che
non sia necessario connettersi a un cavo audio. In
questo caso, impostate ARC nel HDMI Setup su
ON.
“HDMI Setup”
Vedi le Istruzioni per l’uso in CD-ROM per come con-
nettere e impostare il Bluetooth ADAPTER e per come
riprodurre la musica.
Internet
Modem
Router
Cavo LAN
(venduto
separatamente)
ad una porta
LAN
MENU
Music
Genius
>
Playlists
Artists
Albums
Songs
Radio
Genres
Composers
Audiobooks
MASTER
VOLUME
AUDIO/ VIDEO MULTI- CHANNEL RECEIVER
VSX-S500
MCACC
HDMI
iPod iPhone
DIRECT CONTROL
iPod iPhone
USB 5 V 1 A
INPUT SELECTOR
Cavo USB (per connes-
sione iPod)
Dispositivo di
memorizzazione
di massa USB
iPod/iPhone
Collegamento delle antenne
Connettete un’antenna FM a cavo e la loop antenna AM
come mostrato qui sotto.
ANTENNA
FM
UNBAL
75
AM LOOP
