Pioneer AVIC-F30BT - Manual (Page 94)

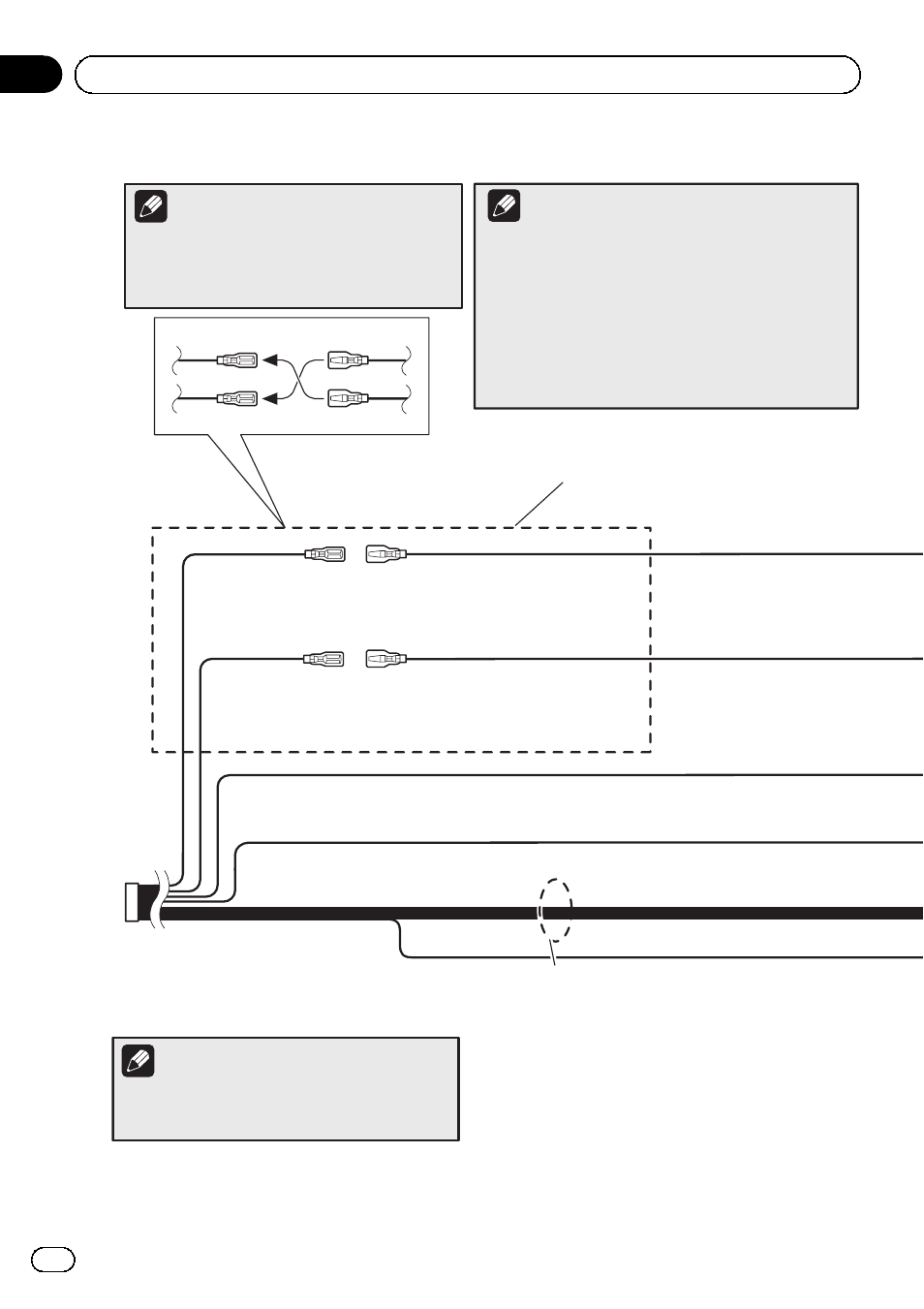

Conexión del cable de alimentación (1)
Conector ISO
*1
*3
*2
*4
En función de los tipos de vehículos, es posible
que la función de *2 y *4 sea diferente. En este
caso, asegúrese de conectar *1 a *4 y *3 a *2
tal y como se muestra en la figura.
Conecte los cables del
mismo color entre sí.
Amarillo (*2)
Reserva
(o accesorio)
Rojo (*4)
Accesorio
(o reserva)
Amarillo (*1)
Al terminal conectado al suministro
eléctrico independientemente de la
posición del interruptor de encendido.
Rojo (*3)
Al terminal eléctrico controlado
por el interruptor de encendido
(12 V CC) ACT./DES.
Naranja/blanco
Al terminal de interruptor de iluminación.
Negro (a tierra)
A la carrocería del
vehículo (metal).
Nota Notas
· Si se conecta un subwoofer (*5) a este sistema de
navegación en lugar de un altavoz trasero, cambie el
ajuste de la salida trasera en la configuración inicial.
(Consulte el Manual de operación). La salida del
subwoofer de este sistema de navegación es
monoaural.
· Si utiliza un subwoofer de 70 W (2 Ω), asegúrese de
conectarlo con los cables violeta y violeta/negro de
este sistema de navegación. No conecte nada con
los cables verde y verde/negro.
En algunos vehículos, es posible que el conector
ISO esté dividido en dos. En este caso, asegúrese
de conectarlo a ambos conectores.
Nota
Cables del altavoz
Blanco: Delantero
izquierdo

Blanco/negro: Delantero izquierdo

Gris: Delantero derecho

Gris/negro: Delantero derecho

Verde: Trasero izquierdo
o Subwoofer  (*5)
Verde/negro: Trasero izquierdo
o Subwoofer  (*5)
Violeta: Trasero derecho
o Subwoofer  (*5)
Violeta/negro: Trasero derecho o Subwoofer  (*5)
Es
94
Sección
02 Conexión del sistema
