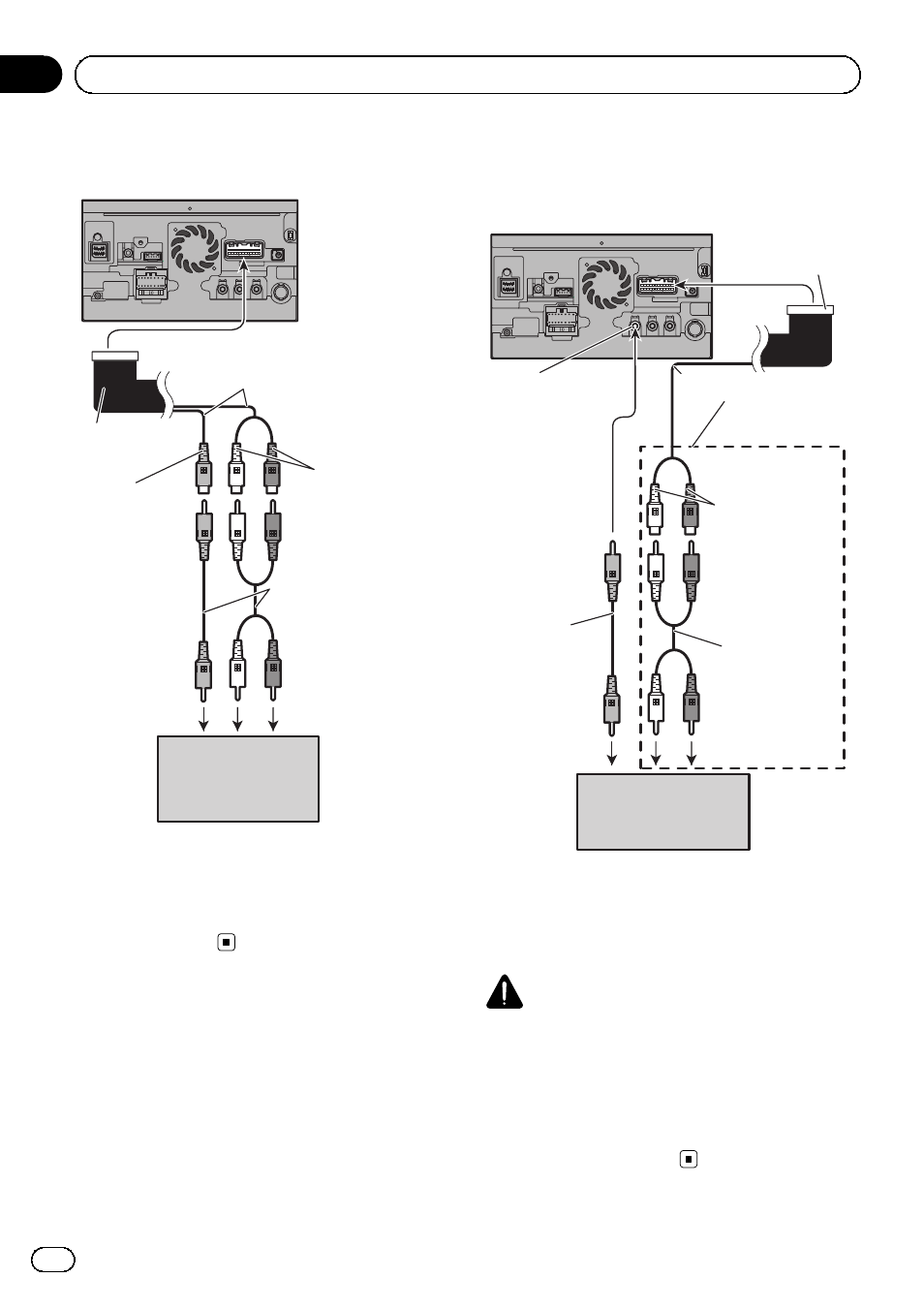

Uso de la entrada AV (AV2)
A las salidas
de audio
Amarillo
(VIDEO INPUT)
Conector RCA
Rojo, blanco
(AUDIO INPUT)
Cables RCA
(se venden por separado)
A la salida
de vídeo
La unidad de navegación
20 cm
Componente de
vídeo externo
(se vende por
separado)
! Debe ajustar la opción “Entrada AV2” de
“Conf. sistema AV” en “Video” al conectar
el componente de vídeo externo. (Para ob-
tener más información, consulte el Manual
de operación.)
Conexión de la pantalla
trasera
La unidad de navegación
Pantalla trasera con
tomas de entrada RCA
A las entradas
de audio
Amarillo
(VOUT)
Conector RCA
Rojo, blanco
(REAR MONITOR
OUTPUT)
Cable RCA
(en venta por
separado)
30 cm
Cable RCA
(en venta
por separado)
Esta conexión está
disponible para
AVIC-F30BT.
A la entrada
de vídeo
Uso de una pantalla trasera
conectada a la salida de vídeo
trasera
ADVERTENCIA
NUNCA instale la pantalla trasera en un
punto que permita al conductor ver la fuente
de vídeo mientras conduce.
La salida de vídeo posterior de este sistema de
navegación es para conectar una pantalla que
permita a los pasajeros de los asientos posterio-
res ver la fuente de vídeo.
