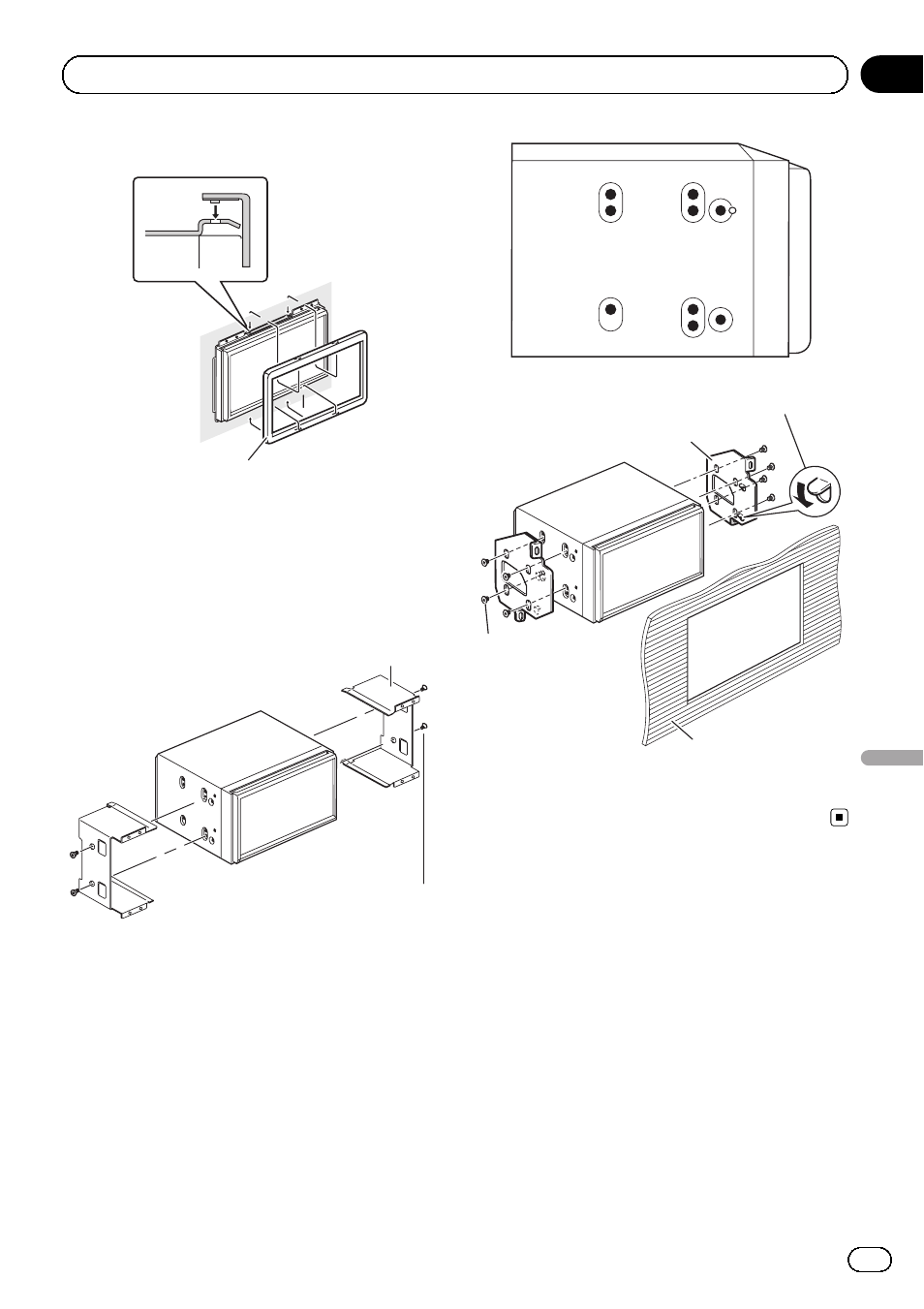

3 Bringen Sie den Abdeckring an.
Abdeckring
Installation mit Hilfe der
Schraubenbohrungen an der
Seite der Navigationseinheit
1 Entfernen Sie die Seitenbügel.
Seitenbügel
Befestigungsschraube für Seitenbügel
(5 mm x 9 mm)
2 Befestigen Sie die Navigationseinheit
an den vorinstallierten Radio-Montagebü-
geln.
Positionieren Sie die Navigationseinheit so,
dass ihre Schraubenbohrungen mit den
Schraubenbohrungen des Bügels zur Dek-
kung kommen, und ziehen Sie die Schrauben
an drei bis vier Stellen an jeder Seite an.
Falls die Sperre beim Einbau stört,
biegen Sie diese nach unten.
Armaturenbrett oder
Konsole
Klemmschraube
oder Senkschraube
Unbedingt die mit
dem
Navigationssystem
gelieferten Schrauben
verwenden.
Vorinstallierter Radio-Montagebügel
