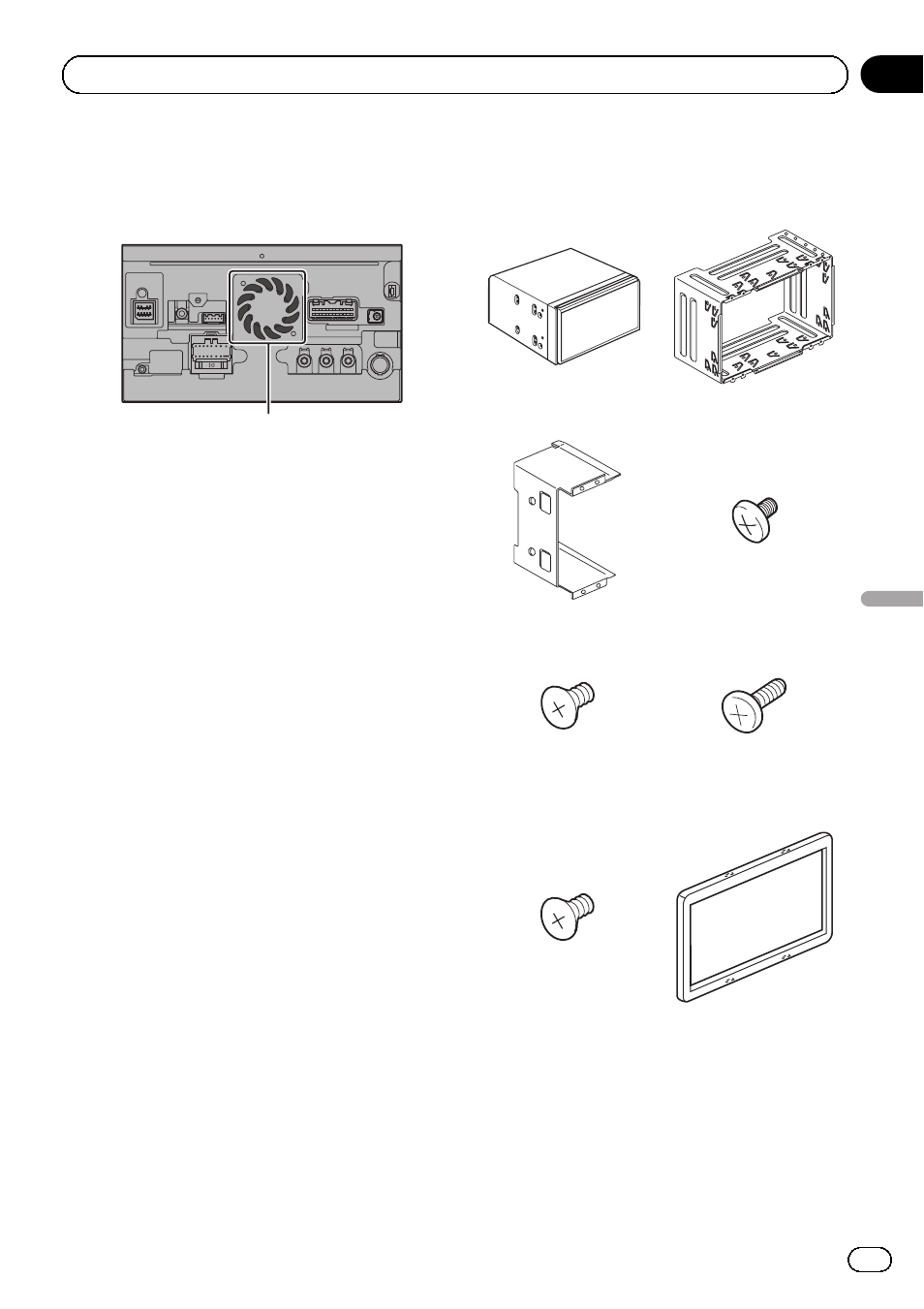

! Los cables no deben cubrir el área que apa-
rece en la siguiente figura. Esto es necesa-
rio para permitir que los amplificadores y el
mecanismo de navegación disipen el calor.
No cubra esta zona.
! El láser de semiconductor quedará dañado
si se sobrecalienta, por tanto no instale la
unidad de navegación en ningún sitio con
calor (por ejemplo, cerca de una salida de
calefacción).
Piezas suministradas
Las piezas marcadas con un asterisco (*)
están instaladas previamente.
La unidad de navega-
ción
Soporte*
Soporte lateral*
(2 piezas)
Tornillo de unión
(5 mm × 8 mm)
(8 piezas)
Tornillo de superficie
plana
(5 mm × 9 mm)
(4 piezas)
Tornillo*
(3 mm × 6 mm)
(8 piezas)
Tornillo para fijar el so-
porte lateral*
(5 mm × 9 mm)
(4 piezas)
Anillo embellecedor*
Es
105
Sección
Español
03 Instalación
