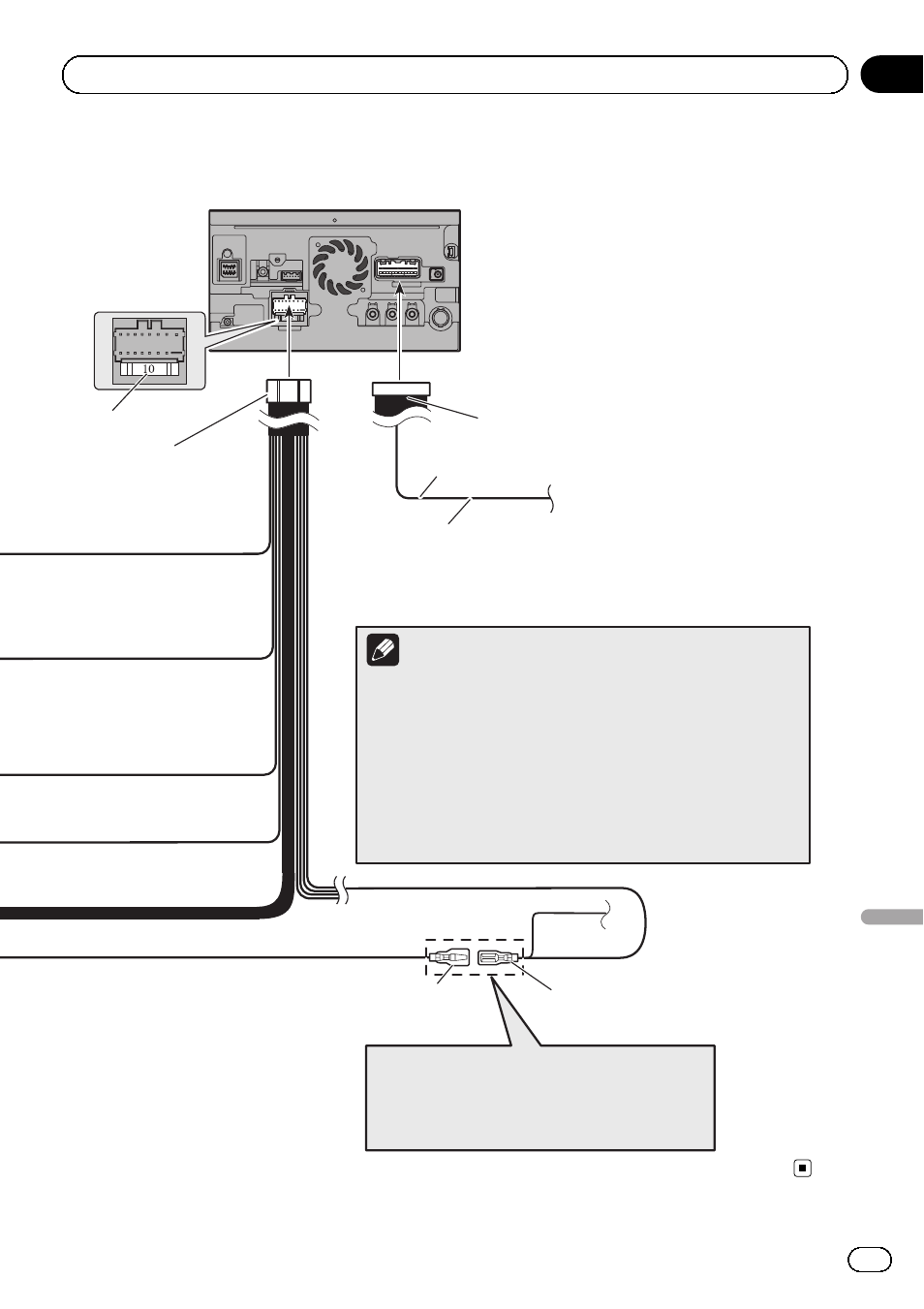

De navigatie-eenheid
Blauw/wit (*6)
Blauw/wit (*7)
Naar bedieningsaansluiting relais
automatische antenne
(max. 300 mA 12 V DC).
De pinconfiguratie van de ISO-aansluiting hangt
mede af van het type voertuig. Sluit *6 en *7 aan
als pin 5 een bedieningsfunctie voor een antenne
heeft. In andere typen voertuigen mag u *6 en *7
nooit aansluiten.
Geel/zwart
Als u apparatuur met een dempingsfunctie gebruikt, moet u deze
aansluiten op de audiodempingsdraad. Doet u dit niet, dan mag er
niets anders op deze draad worden aangesloten.
Stroomsnoer
De geluidsweergave van de audiobron wordt uitgeschakeld of
gedempt terwijl de volgende geluidssignalen niet worden
uitgeschakeld of gedempt. Raadpleeg de Bedieningshandleiding
voor details.
— Stembegeleiding voor de navigatie
— Inkomende beltonen en geluidsweergave van een mobiele
telefoon die met dit navigatiesysteem is verbonden via
Bluetooth draadloze technologie
— Wanneer de stemherkenning is ingeschakeld. (Alleen voor de
AVIC-F30BT)
15 cm
Opmerking
RCA-aansluiting Zekering (10 A)
Nl
151
Hoofdstuk
Nederlands
02 Systeemcomponenten aansluiten
