Pour éviter toute
détérioration
AVERTISSEMENT
! Utilisez des haut-parleurs de plus de 50 W
(valeur de sortie) et avec une impédance
comprise entre 4
W et 8 W. N’utilisez pas de
haut-parleurs 1
W à 3 W avec cet appareil.
! Le fil conducteur noir est mis à la masse.
Veuillez mettre à la masse ce fil conduc-
teur séparément de la masse des produits
haute tension tels que les amplificateurs
de puissance. Ne reliez pas plus d
’un pro-
duit à la masse d
’un autre produit. Par
exemple, vous devez relier à la masse
chaque unité d
’amplificateur séparément
de la masse de ce système de navigation.
Le fait de raccorder les masses ensemble
risque de provoquer un incendie et/ou
d
’endommager les produits, si les fils de
masse se déconnectent.
! Lors du remplacement du fusible, veillez à
utiliser seulement un fusible du calibre in-
diqué sur ce produit.
! Pour débrancher un connecteur, tirez le
connecteur proprement dit et non son fil
pour éviter de l
’arracher.

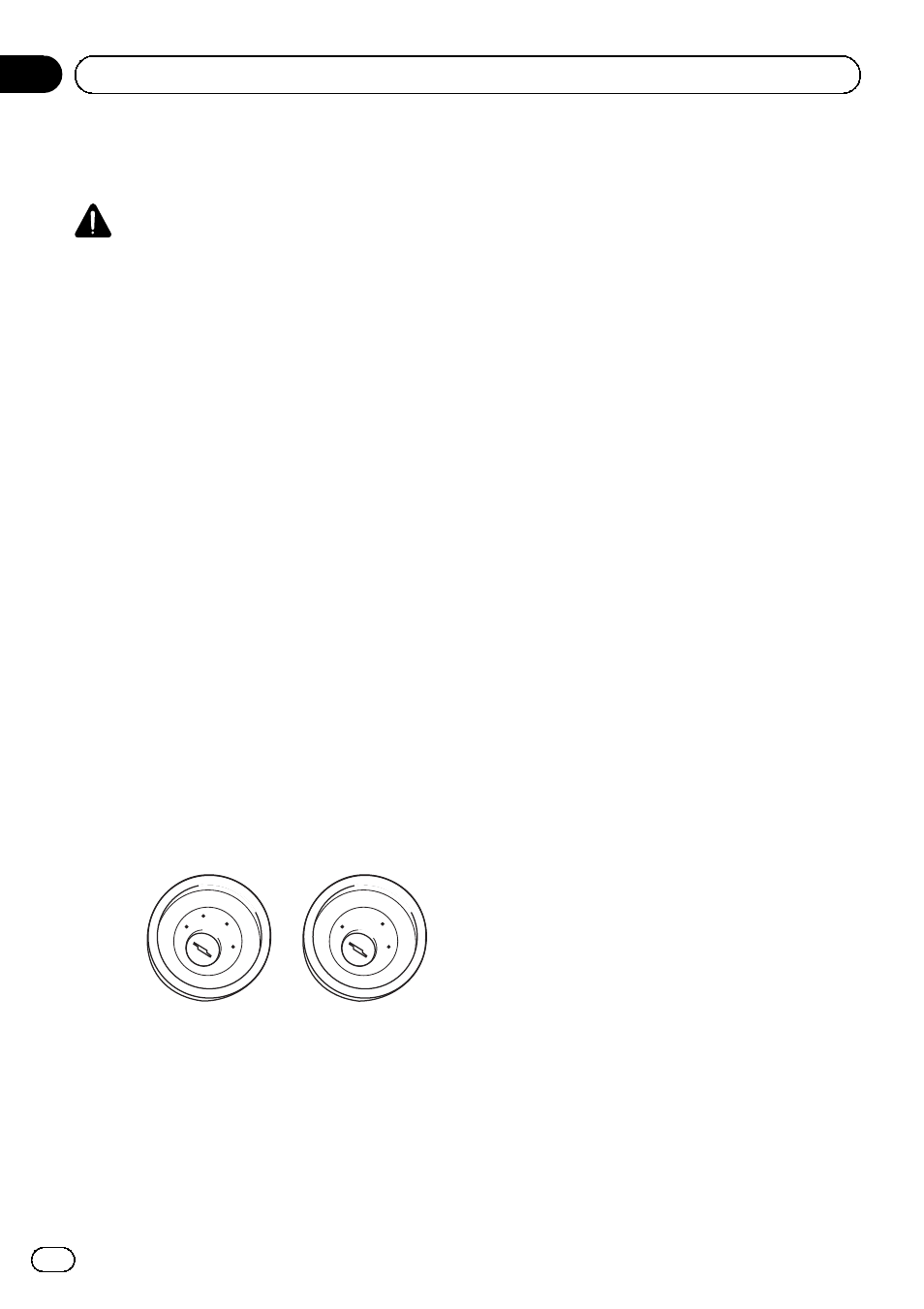

! Ce produit ne peut pas être installé dans
un véhicule qui ne possède pas de position
ACC (accessoire) sur le commutateur d
’al-
lumage.
ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
Position ACC Pas de position
ACC
! Pour éviter les courts-circuits, recouvrez les
fils déconnectés de ruban isolant. Il est par-
ticulièrement important d
’isoler tous les fils
conducteurs de haut-parleurs non utilisés
pour éviter tout risque de court-circuit.
! Raccordez les connecteurs de même cou-
leur au port de couleur correspondant,
c
’est-à-dire le connecteur bleu au port bleu,
le noir au noir, etc.
! Pour raccorder l’amplificateur de puis-
sance à d
’autres unités, veuillez vous repor-
ter au mode d
’emploi concerné.
! Un circuit BPTL unique étant employé, ne
reliez pas directement l
’extrémité du fil
conducteur de haut-parleur
* ou ne reliez
pas les extrémités des fils conducteurs de
haut-parleur
* ensemble. Veillez à relier
l
’extrémité * du fil conducteur de haut-par-
leur à l
’extrémité * du fil conducteur de
haut-parleur de ce système de navigation.
! Si la fiche femelle RCA de ce produit n’est
pas utilisée, ne retirez pas les capuchons
fixés à l
’extrémité du connecteur.
Remarque concernant le câble
bleu/blanc
! Lorsque le commutateur d’allumage est
sur Marche (ACC ON), un signal de
commande est émis par le biais du fil bleu/
blanc. Raccordez-le à une borne de
commande à distance du système d
’ampli-
ficateur de puissance externe, à la prise de
commande de relais de l
’antenne automa-
tique du véhicule ou au terminal de
commande d
’alimentation de l’amplifica-
teur d
’antenne (max. 300 mA 12 V CC). Le
signal de commande est émis par le biais
du fil bleu/blanc, même si la source audio
est désactivée.
! Assurez-vous de ne pas utiliser ce câble
comme câble d
’alimentation pour les am-
plificateurs de puissance externes. Une
telle connexion pourrait causer un appel de
courant excessif et un mauvais fonctionne-
ment.
Fr
32
Section
02 Branchement du système
