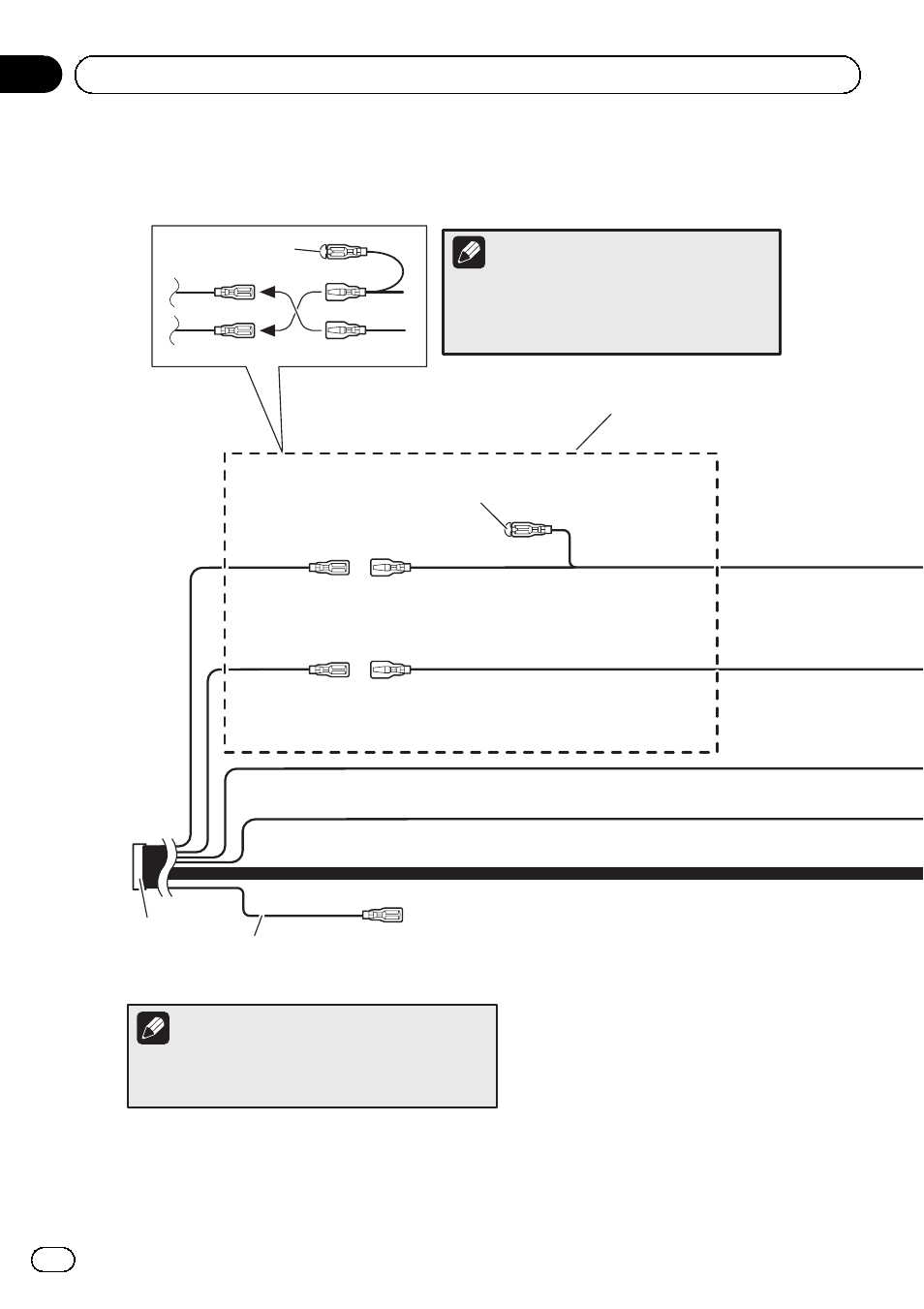

Conexión del cable de alimentación
Conector ISO
Naranja/blanco (ILLUMI)
Al terminal del interruptor de iluminación.
Negro (GND)
A la estructura (metálica) del vehículo.
En algunos vehículos, el conector ISO puede
dividirse en dos. En este caso, asegúrese de
conectar a ambos conectores.
Nota
Amarillo (*3)
Reserva
(o accesorio)
Rojo (*5)
Accesorio
(o reserva)
Amarillo (*2)
Al terminal con alimentación,
independientemente de la posición del
interruptor de encendido.
Rojo (*4)
Al terminal eléctrico controlado por el ENC/APAG
del interruptor de encendido (12 V cc).
Conecte cables del mismo
color entre sí.
*2
*4
*3
*5
Dependiendo de los tipos de vehículos, la
función de *3 y *5 puede ser diferente. En este
caso, asegúrese de conectar *2 a *5 y *4 a *3,
tal como se indica en la figura.
Nota
Azul/blanco (P.CONT)
Al P.CONT del cable de línea de
control.
*1
Tapa (*1)
Cuando no utilice este terminal,
no retire la tapa.
Es
72
Sección
02 Conexión del sistema
