Page 71

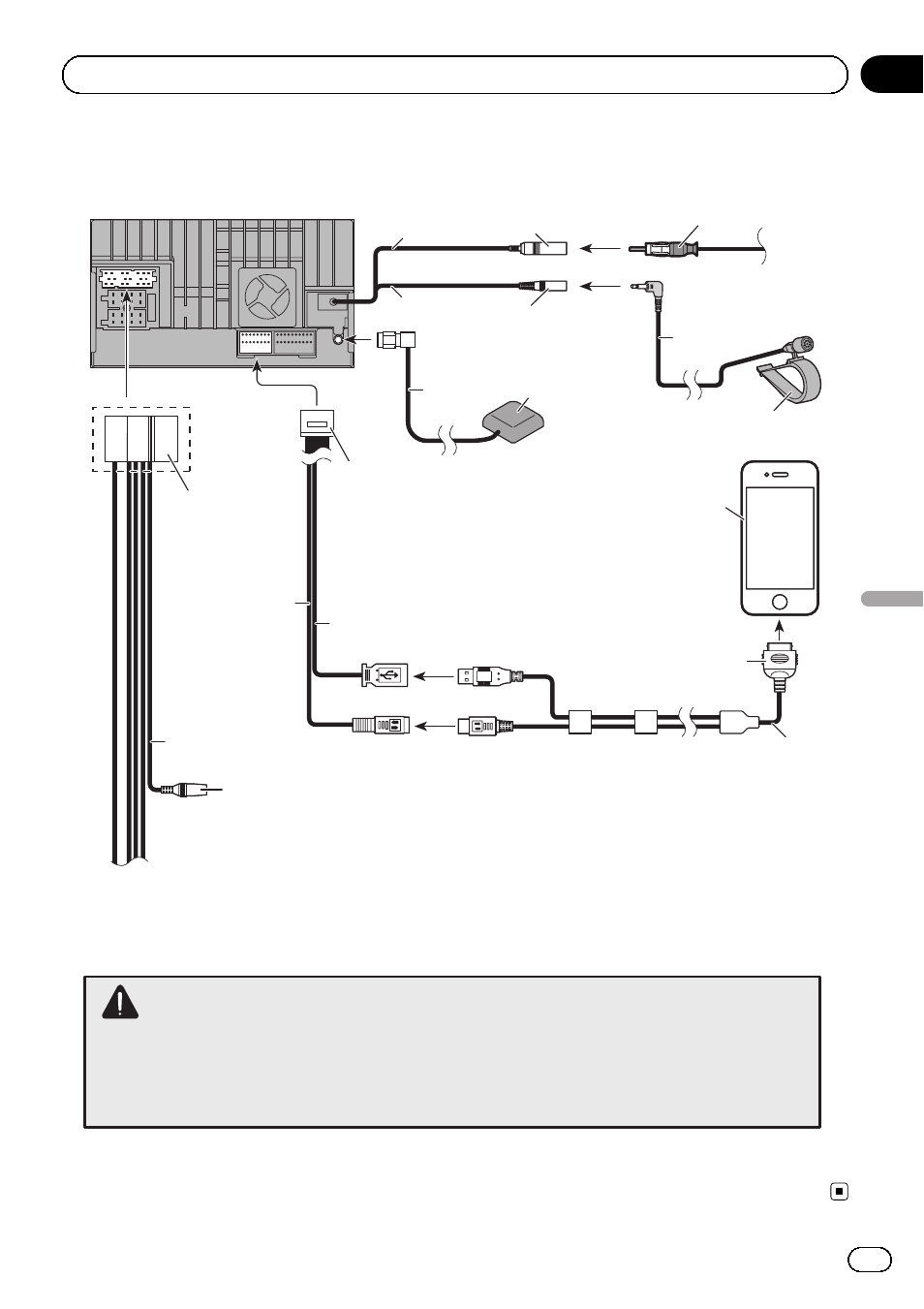

Conexión del sistema

ADVERTENCIA

· Para evitar el riesgo de accidente y la posible infracción de las leyes vigentes, este producto no

debería utilizarse nunca mientras se esté conduciendo el vehículo, excepto con fines de navegación.

· En algunos países, ver imágenes en una pantalla dentro de un vehículo, incluso si se trata de

personas que no son el conductor, puede ser ilegal. Donde dicha normativa esté en vigor, debe
acatarse, y no debe utilizarse el contenido basado en Apps de este producto.

(*2)

Para los detalles acerca
de las operaciones y la
compatibilidad, consulte
la Información
importante para el
usuario.

Clavija de conexión de
la antena (RADIO ANT)

Micrófono

3 m

Antena GPS

Antena del vehículo

4 m

Cable de iPhone

iPhone o iPod touch (*2)

Este producto

Cable de línea
de control

Entrada del control remoto por cable (SWC)
Consulte el manual de instrucciones del
adaptador del control remoto por cable
(se vende por separado).

Clavija de micrófono
(MIC)

Cable de salida

(*1)

Asegúrese de que los tres conectores (amarillo, verde y azul) estén colocados antes de conectar el sistema.

25 cm

8,5 cm

1,7 m

Sección

Español

Conexión del sistema
