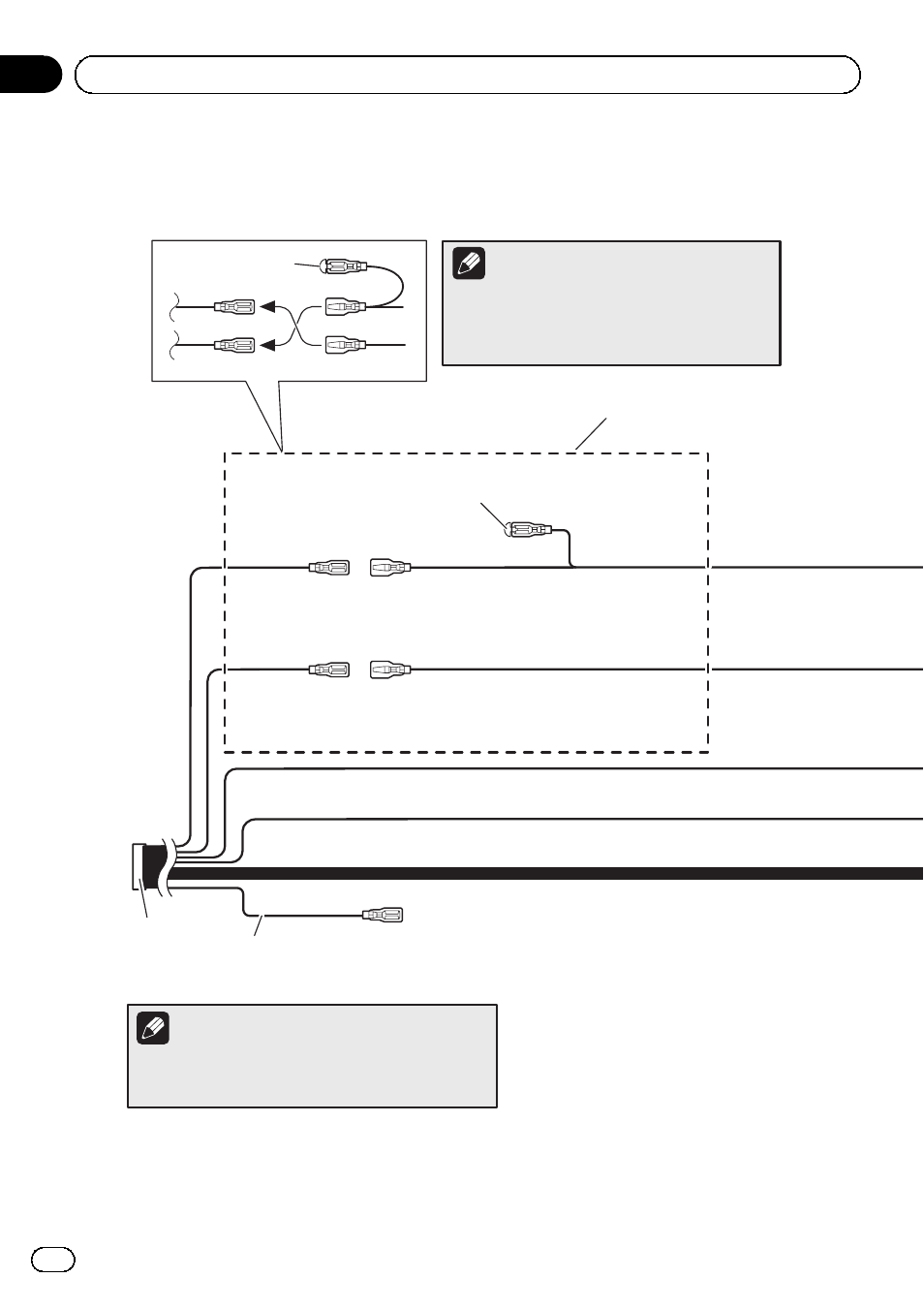

Collegamento del cavo di alimentazione
Connettore ISO
Arancione/bianco (ILLUMI)
Al terminale di accensione delle luci.
Nero (GND)
Al corpo (metallico) del veicolo.
In alcuni veicoli, il connettore ISO può essere diviso
in due. In questo caso, effettuare il collegamento a
entrambi i connettori.
Nota
Giallo (*3)
Riserva
(o accessorio)
Rosso (*5)
Accessorio
(o di riserva)
Giallo (*2)
Al terminale alimentato indipendentemente
dalla posizione dell’interruttore di avviamento.
Rosso (*4)
Al terminale elettrico controllato dall’interruttore
di avviamento (12 V CC) ON/OFF.
Collegare tra di loro i
cavetti dello stesso colore.
*2
*4
*3
*5
A seconda del tipo di veicolo, la funzione di *3 e
di *5 può essere diversa. In questo caso,
connettere *2 a *5 e *4 a *3 come mostrato
nella figura.
Nota
Blu/bianco (P.CONT)
A P.CONT del cavo linea di controllo.
*1
Cappuccio (*1)
Quando non si utilizza questo
terminale, non rimuovere il
cappuccio.
