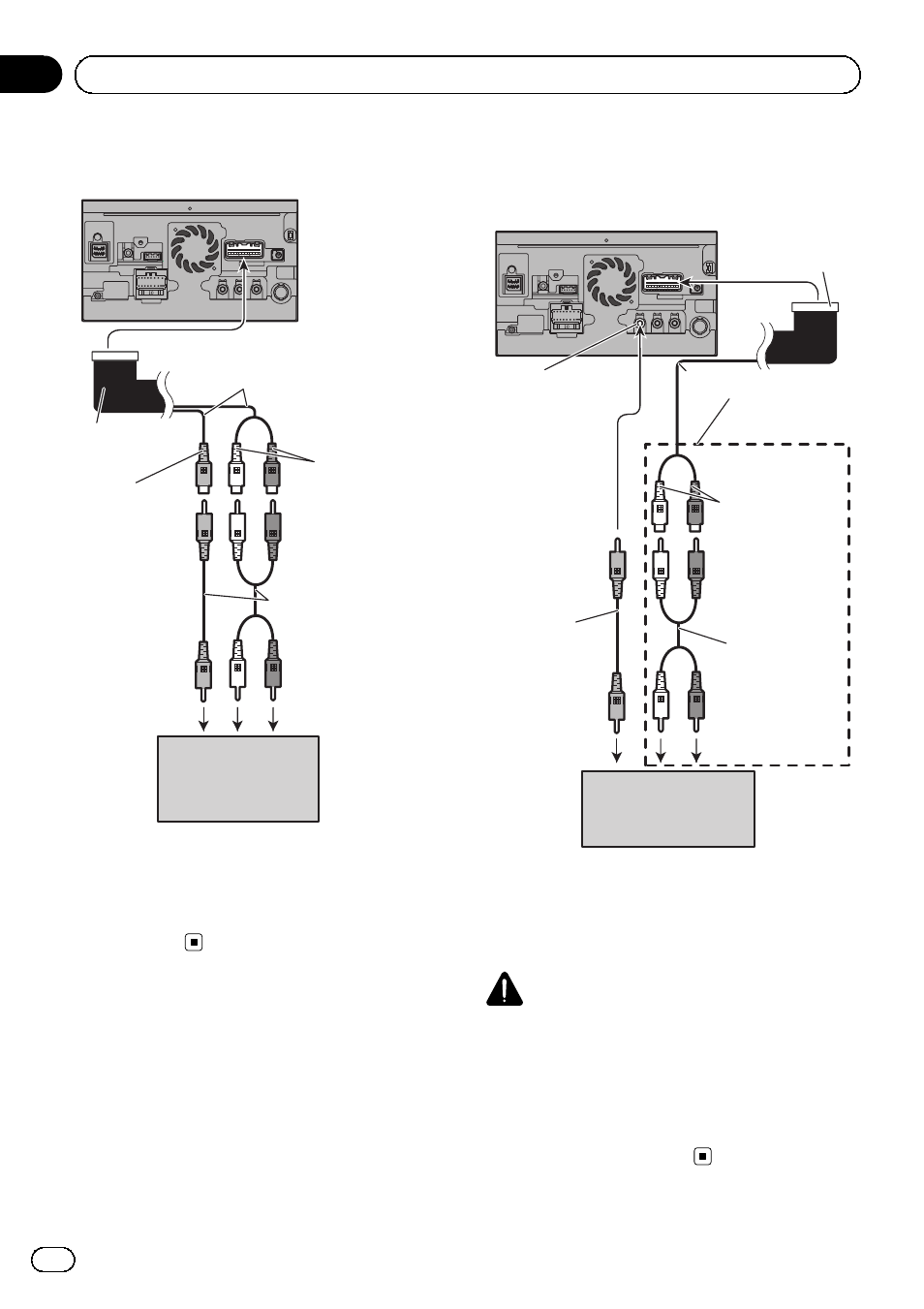

Uso di un ingresso AV (AV2)
Alle uscite audio
Giallo
(VIDEO INPUT)
Connettore RCA
Rosso, bianco
(AUDIO INPUT)
Cavi RCA
(venduti separatamente)
All’uscita video
L’unità di navigazione
20 cm
Componente video
esterno (venduto
separatamente)
! Per collegare il componente video esterno,
è necessario impostare
“Ingresso AV2” in
“Impostazioni sistema AV” su “Video”.
(Per i dettagli, vedere il Manuale di funzio-
namento.)
Quando si collega il display
posteriore
L’unità di navigazione
Display posteriore con
prese d’ingresso RCA
Agli ingressi
audio
Giallo
(VOUT)
Connettore RCA
Rosso, bianco
(REAR MONITOR
OUTPUT)
Cavo RCA
(venduto
separatamente)
30 cm
Cavo RCA
(venduto
separatamente)
Collegamento
disponibile per
l’AVIC-F40BT.
All’ingresso
video
Quando si utilizza un display
posteriore collegato a un
’uscita
video posteriore
AVVERTENZA
Non installare MAI il display posteriore in un
luogo che permetta al conducente di guarda-
re la sorgente video mentre guida.
L
’uscita video posteriore di questo sistema di na-
vigazione è per il collegamento di un display per
permettere ai passeggeri sui sedili posteriori di
guardare la sorgente video.
It
74
Sezione
02 Collegamento del sistema
