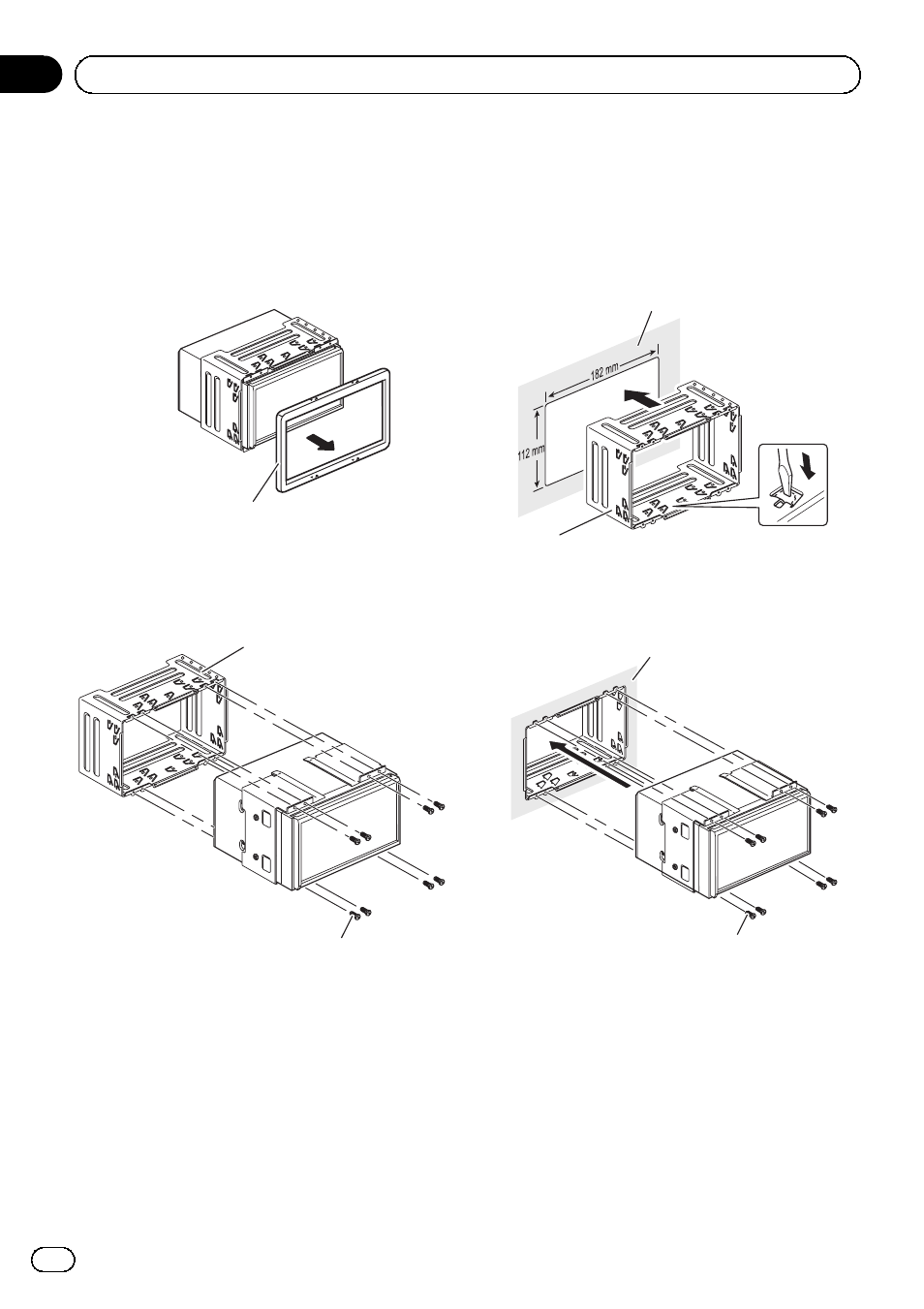

Vor der Installation der
Navigationseinheit
1
Entfernen Sie den Abdeckring.
Ziehen Sie die obere und die untere Seite des
Abdeckrings nach außen, um den Abdeckring
zu entfernen.
Abdeckring
2
Entfernen Sie die Halterung.
Zum Entfernen der Halterung lösen Sie die
Schrauben (3 mm × 6 mm).
Halterung
Schraube (3 mm × 6 mm)
Einbau mit Halterung und
Seitenbügel
1
Installieren Sie die Halterung im Arma-
turenbrett.
Nachdem Sie die Halterung in das Armaturen-
brett eingesetzt haben, biegen Sie zur Fixie-
rung die entsprechenden Haltelaschen
zurück. Welche dies sind, richtet sich nach
der Stärke des Armaturenbrettmaterials. (Sor-
gen Sie durch Rückbiegen der oberen und un-
teren Haltelaschen für eine absolut feste
Installation der Navigationseinheit. Zum siche-
ren Fixieren des Gerätes biegen Sie die La-
schen um 90 Grad zurück.)
Armaturenbrett
Halterung
2
Installieren Sie die Navigationseinheit
und ziehen Sie die Schrauben an.
Armaturenbrett
Schraube (3 mm × 6 mm)
De
134
Abschnitt
03
Einbau
