Branchement d
’un élément
vidéo externe

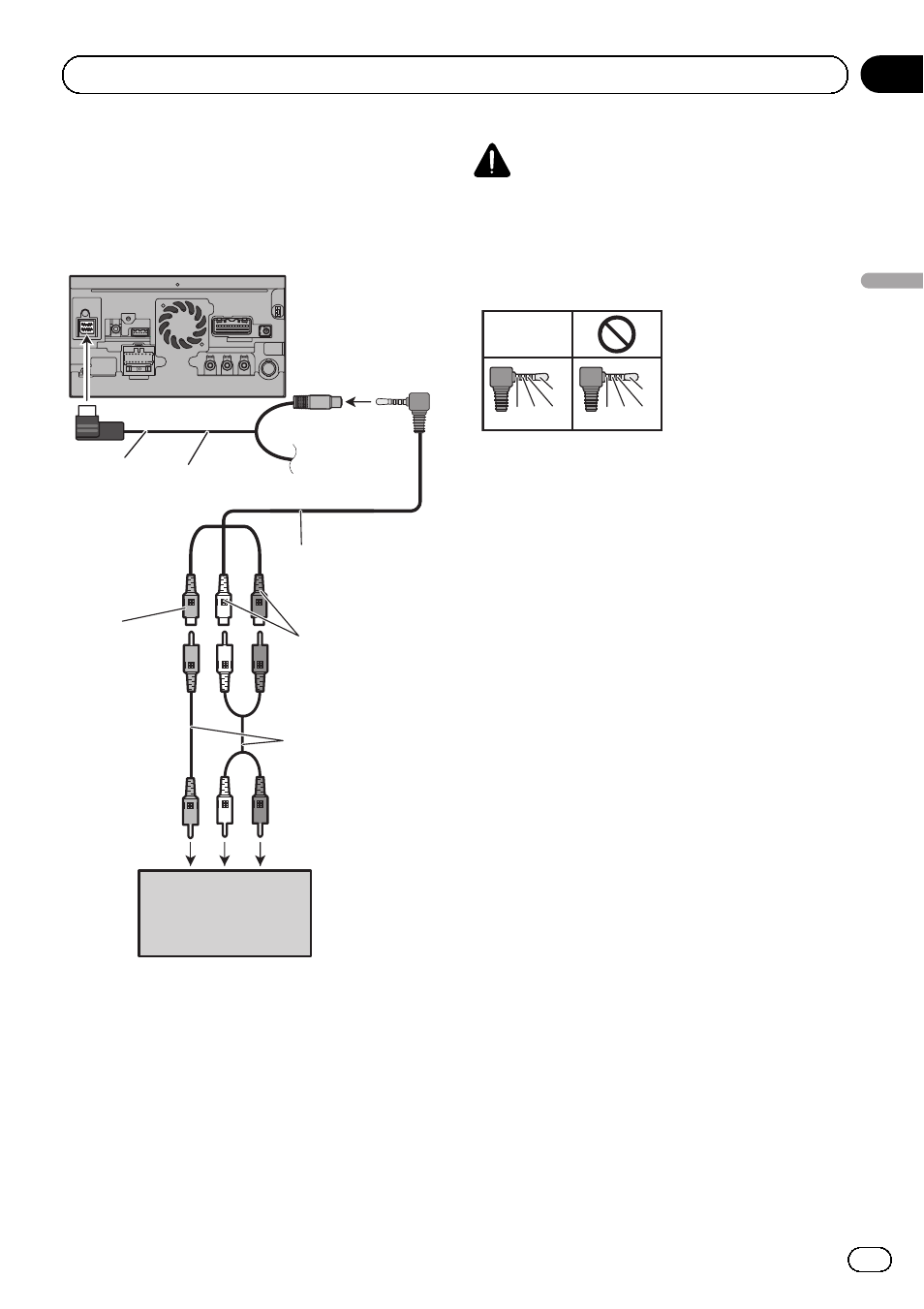

Utilisation d
’une entrée AV (AV1)
Unité de navigation
Câbles RCA
(vendus séparément)
Jaune
Rouge, blanc
À la sortie vidéo Aux sorties audio
Câble AV mini-jack
(CD-RM10)
(vendu séparément)
Connecteur USB et
mini-jack
2 m
Élément
vidéo externe
(vendu séparément)
! Il est nécessaire de régler “Entrée AV1”
dans
“Paramètres système A/V” sur
“Vidéo” lors du branchement de l’élément
vidéo externe. (Pour en savoir plus, repor-
tez-vous au Manuel de fonctionnement.)
ATTENTION
Veillez à utiliser un câble AV mini-jack (CD-RM10)
(vendu séparément) pour le raccordement. Si
vous utilisez un autre type de câble, la position
du raccordement pourrait différer, entraînant une
déformation du son et des images.
OK
G V R
L
G R V
L
L : Audio gauche (Blanc)
R : Audio droite (Rouge)
V : Vidéo (Jaune)
G : Masse
Fr
45
Section
Français
02 Branchement du système
