Pioneer AVIC-F40BT - Manual (Page 150)

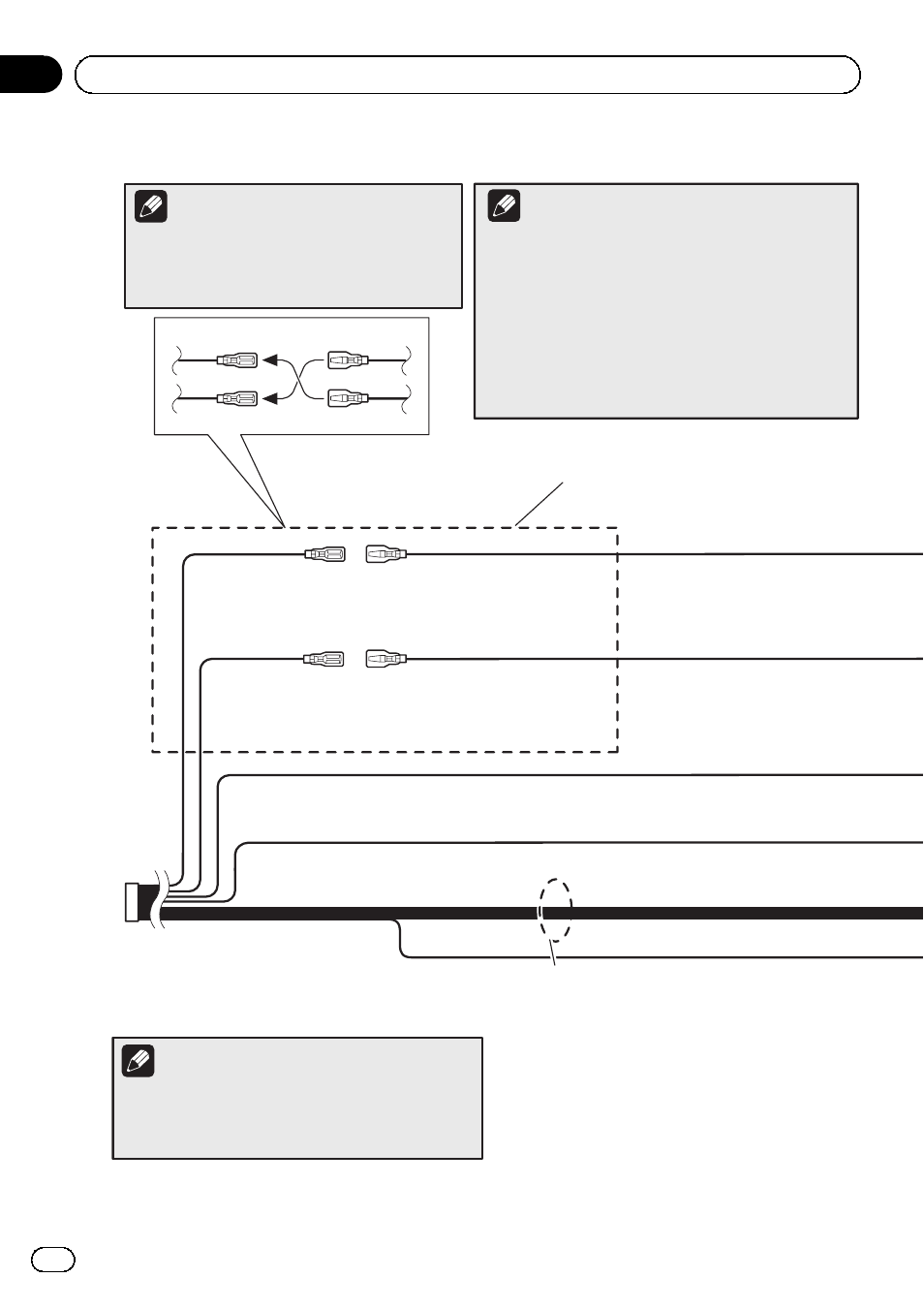

Het stroomsnoer aansluiten (1)
ISO-aansluiting
*1
*3
*2
*4
Afhankelijk van het type voertuig kunnen de
functies van *2 en *4 anders zijn. In een
dergelijk geval moet u *1 aansluiten op *4 en *3
op *2, zoals aangegeven op de afbeelding.
Sluit draden met dezelfde
kleur op elkaar aan.
Geel (*2)
Ondersteuning
(of accessoire)
Rood (*4)
Accessoire
(of de
ondersteuning)
Geel (*1)
Naar aansluiting die onafhankelijk van de
stand van de contactschakelaar van
stroom wordt voorzien.
Rood (*3)
Naar elektrische aansluiting die geregeld
wordt door de contactschakelaar
(12 V DC) AAN/UIT.
Oranje/wit
Naar aansluiting verlichtingsschakelaar.
Zwart (aarde)
Naar chassis (metaal) van het voertuig.
Opmerking Opmerkingen
· Wanneer er een subwoofer (*5) wordt aangesloten
op dit systeem in plaats van een achterluidspreker,
moet de beginwaarde voor de instelling voor de
achter-uitgang worden gewijzigd. (Raadpleeg de
Bedieningshandleiding.) De subwoofer-uitgang van
dit navigatiesysteem is mono.
· Wanneer er een a subwoofer van 70 W (2 Ω) wordt
gebruikt, moet u deze aansluiten met de paarse en
paars/zwarte draden van dit navigatiesysteem. Sluit
niets aan op de groene en groen/zwarte draden.
In sommige voertuigen kan de ISO-aansluiting in
twee delen uitgevoerd zijn. In een dergelijk geval
moet u erop letten dat beide delen worden
aangesloten.
Opmerking
Luidsprekerdraden
Wit: Links
voor

Wit/zwart: Links voor

Grijs: Rechts voor

Grijs/zwart: Rechts voor

Groen: Links achter
of Subwoofer  (*5)
Groen/zwart: Links achter
of Subwoofer  (*5)
Paars: Rechts achter
of Subwoofer  (*5)
Paars/zwart: Rechts achter of Subwoofer  (*5)
Nl
150
Hoofdstuk
02 Systeemcomponenten aansluiten
