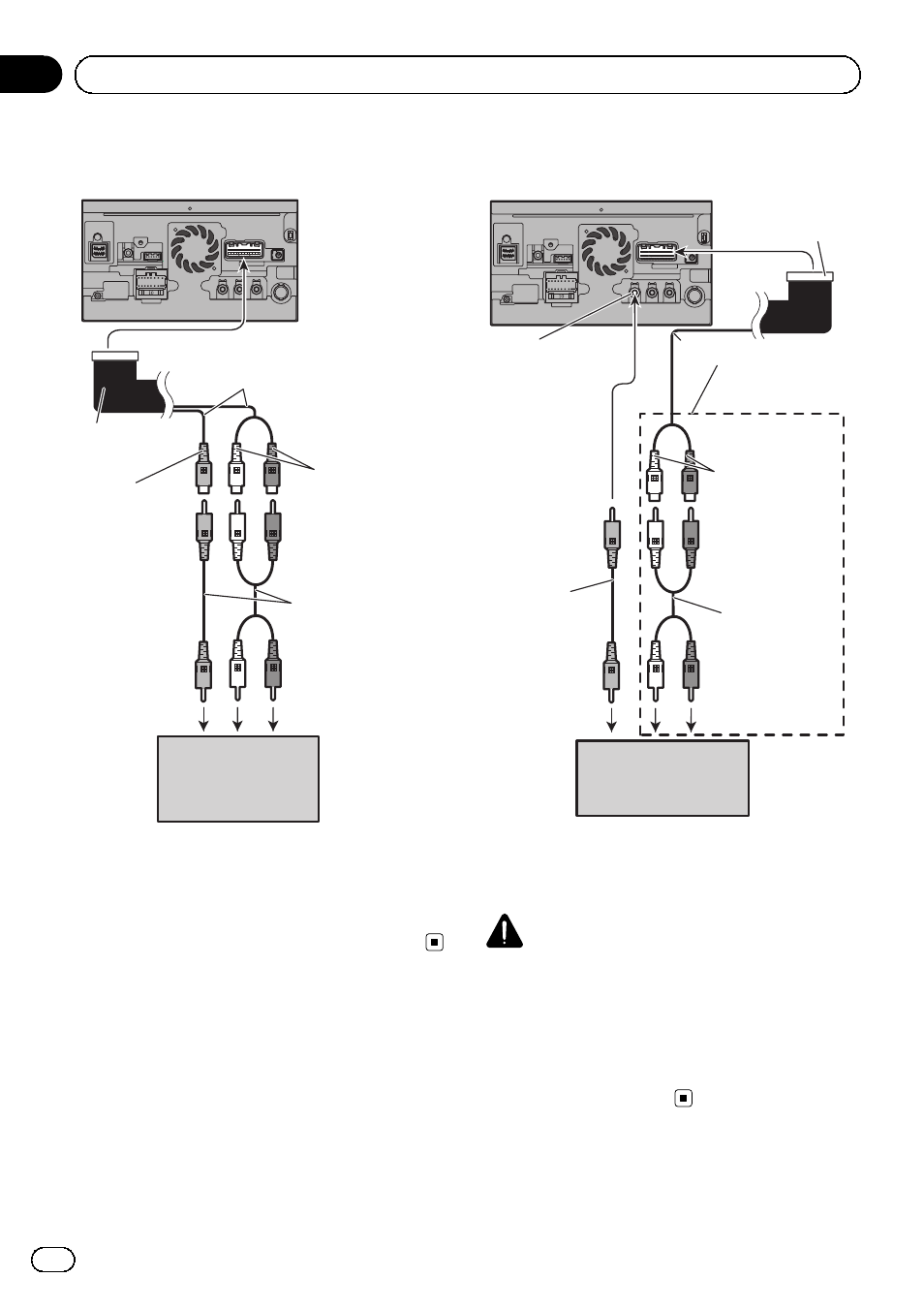

Utilisation d
’une entrée AV (AV2)
Aux sorties audio
Jaune
(VIDEO INPUT)
Connecteur RCA
Rouge, blanc
(AUDIO INPUT)
Câbles RCA
(vendus séparément)
À la sortie vidéo
Unité de navigation
20 cm
Élément vidéo
externe (vendu
séparément)
! Il est nécessaire de régler “Entrée AV2”
dans
“Paramètres système A/V” sur
“Vidéo” lors du branchement de l’élément
vidéo externe. (Pour en savoir plus, repor-
tez-vous au Manuel de fonctionnement.)
Branchement de l
’écran arrière
Unité de navigation
Écran arrière avec
prises d’entrée RCA
Aux entrées audio
Jaune
(VOUT)
Connecteur RCA
Rouge, blanc
(REAR MONITOR
OUTPUT)
Câble RCA
(vendu
séparément)
30 cm
Câble RCA
(vendu
séparément)
Cette connexion est
disponible pour
AVIC-F40BT.
À l’entrée vidéo
Utilisation d
’un écran arrière
raccordé à la sortie vidéo arrière
AVERTISSEMENT
NE JAMAIS installer l
’écran arrière dans un
endroit permettant au conducteur de regar-
der la source vidéo en conduisant.
La sortie vidéo arrière de ce système de naviga-
tion est destinée au branchement d
’un écran per-
mettant aux passagers des sièges arrière de
regarder la source vidéo.
Fr
46
Section
02 Branchement du système
