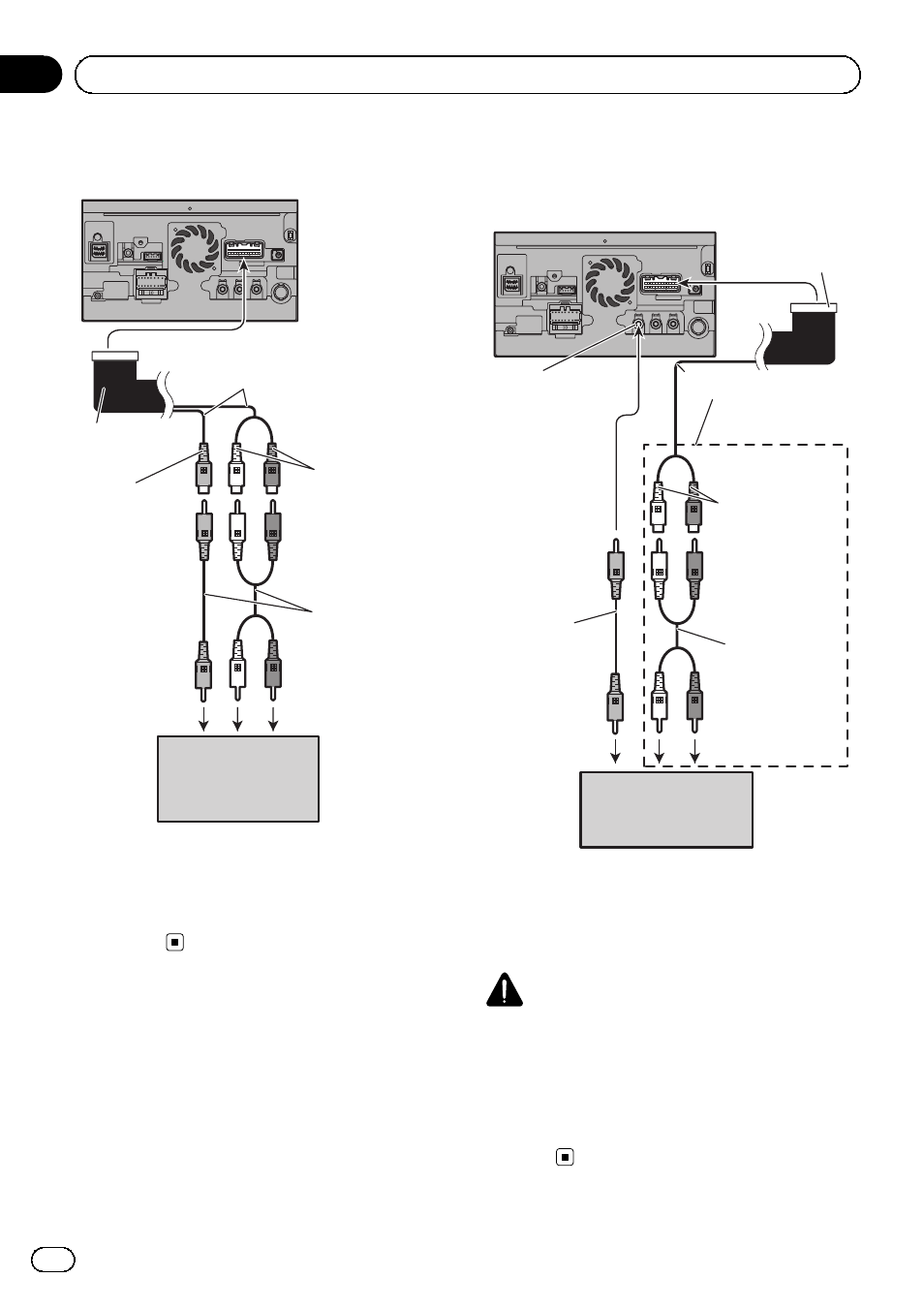

Gebruik van een AV-ingang (AV2)
Naar
audio-uitgangen
Geel
(VIDEO INPUT)
RCA-aansluiting
Rood, wit
(AUDIO INPUT)
RCA-kabels
(los verkrijgbaar)
Naar
video-uitgang
De navigatie-eenheid
Externe
videocomponent
(los verkrijgbaar)
20 cm
! U moet “AV2 Input” in “Instellingen AV-
systeem
” op “Video” instellen wanneer er
een externe videocomponent wordt aange-
sloten. (Zie de Bedieningshandleiding voor
details.)
Bij aansluiten van het
achterdisplay
De navigatie-eenheid
Achterdisplay met RCA-
ingangsaansluitingen
Naar
audio-ingangen
Geel
(VOUT)
RCA-aansluiting
Rood, wit
(REAR MONITOR
OUTPUT)
RCA-kabel
(los verkrijgbaar)
30 cm
RCA-kabel
(los verkrijgbaar)
Deze verbinding is
beschikbaar voor de
AVIC-F40BT.
Naar
video-ingang
Bij gebruik van een achterdisplay
dat op de achtervideo-uitgang is
aangesloten
WAARSCHUWING
Plaats het achterdisplay NOOIT zo dat de be-
stuurder de video kan bekijken tijdens het rij-
den.
De achtervideo-uitgang van dit navigatiesysteem
is voor de aansluiting van een display zodat de
passagiers op de achterbank de video kunnen
bekijken.
