24
Ru

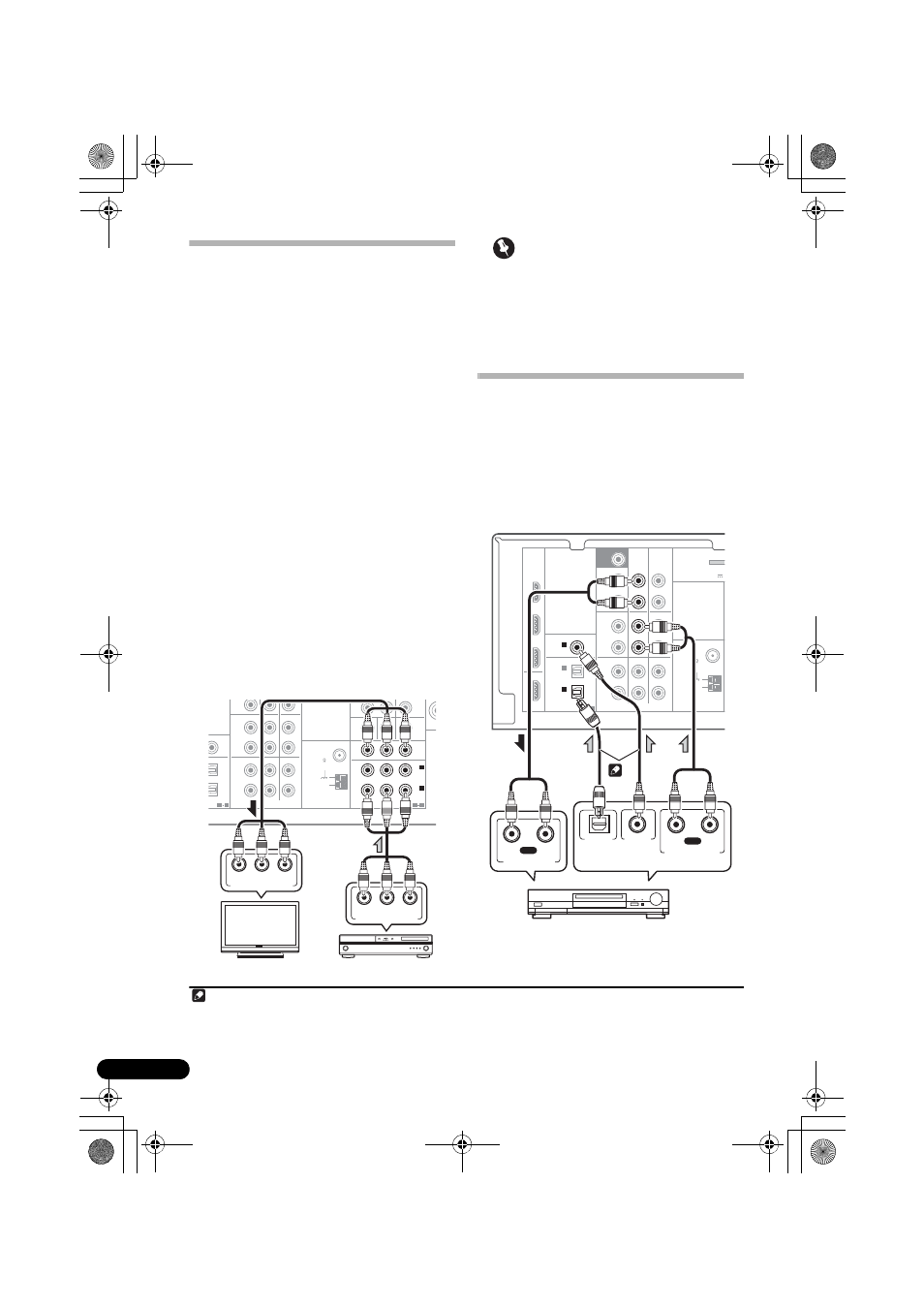

Использование разъемов
компонентного видео
По сравнению с композитным видео
компонентное видео обеспечивает значительно
более высокое качество изображения. Еще
большими преимуществами обладает видео с
прогрессивной разверткой. Еще большими
преимуществами обладает видео с
прогрессивной разверткой. При условии, что
источник сигнала и телевизор поддерживают
этот формат, обеспечивается очень устойчивое
изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с
прогрессивной разверткой (progressive-scan
video), можно в документации к телевизору и
компоненту-источнику видеосигнала.
•
Если необходимо, назначьте входы
компонентного видео для подключенного
источника сигнала.
Это необходимо сделать, только если
подключение выполнено не в соответствии со
следующими параметрами по умолчанию:
• COMPONENT VIDEO IN 1 – BD
• COMPONENT VIDEO IN 2 – DVD
Подробнее см. раздел Меню назначения входов
на стр. 42.
• По аудиоподключению см. Подключение
компонента без разъема HDMI на стр. 22 .
Внимание
• Если любой компонент-источник
подключен к ресиверу через вход
компонентного видео, телевизор также
следует подключить к ресиверу при
помощи гнезд COMPONENT VIDEO
OUT.
Подключение других
аудиокомпонентов
Количество и тип соединений зависит от типа
подключаемого компонента.
1 Для
подключения проигрывателей CD-R, MD,
DAT, кассетного магнитофона или других
аудиокомпонентов выполняйте действия,
описанные ниже.
2
R
R
L
IN
R
L
IN
IN
IN
CD
TV/SAT DVD BD
DVR/VCR
MONITOR OUT
P R P B Y
DVD IN BD IN
COMPONENT VIDEO
ANTENNA
CD-R/TAPE
PRE OUT
SSIGNABLE
SSIGNABLE
AUDIO
FM
UNBAL
75
AM
LOOP
(BD)
IN 1
(DVD)
IN 2
1 2
ASSIGNABLE
1 2
OUT
MONITOR MONITOR
OUT
COMPONENT VIDEO IN
P R Y P B
COMPONENT VIDEO OUT
P R Y P B
Проигрыватель BD/DVD Телевизор
Примечание
1 Учтите, что необходимо подключить цифровые компоненты к гнездам аналогового аудио, если требуется выполнить
запись с цифровых компонентов (например, минидиска) на аналоговые компоненты или наоборот.
2 Если подключение выполнено с помощью оптического или коаксиального кабеля, нужно указать ресиверу, к какому
цифровому входу подключен компонент (см. Выбор входного сигнала на стр. 38).
IN
BD
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD BD
DVR/VCR
M
ANTENNA
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT DVD
TV/SAT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
1
(CD-R/TAPE)
(DVR/VCR)
IN
AUDIO
FM
UNBAL
75
AM
LOOP
ADAPTER
1
1 2
IN 2
SUBWOOFER
PRE OUT
(OUTPUT 5 V 1
PLAY R L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
REC R L
ANALOG AUDIO IN
OPTICAL
Выберите один
CD-R, MD, DAT, кассетный
магнитофон, и т.д.
2
