18
Ru

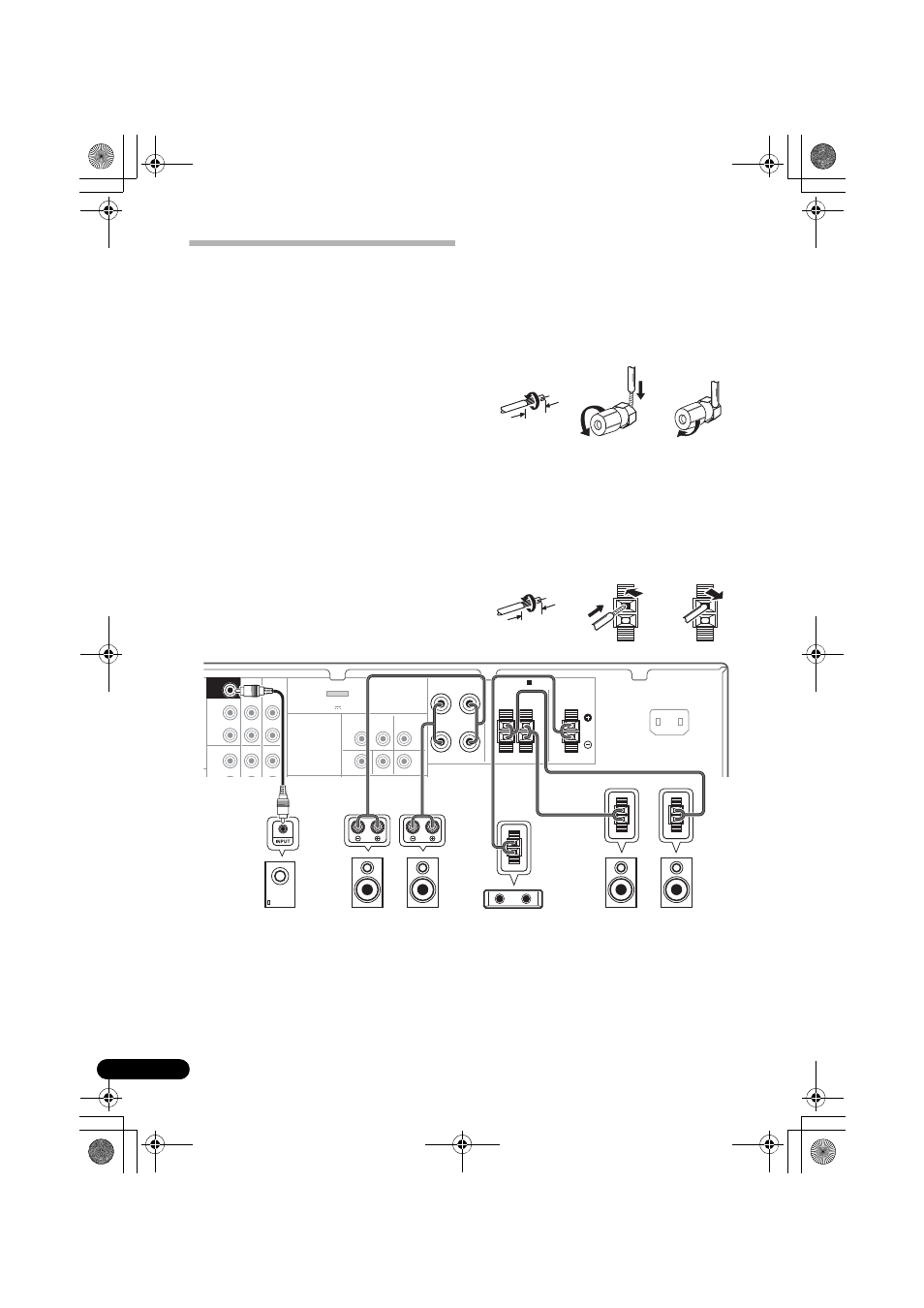

Подключение
громкоговорителей
Ресивер может работать с двумя стерео
громкоговорителями (передние
громкоговорители на рисунке), тем не менее,
рекомендуется использовать по крайней мере
три, а полный комплект обеспечивает
наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель
подключен к правому (R) разъему, а левый (L)
громкоговоритель – к левому. Также
убедитесь, что положительный и
отрицательный (+/–) разъемы ресивера
совпадают с соответствующими разъемами
громкоговорителей.
Если низкочастотный громкоговоритель не
используется, то выберите для параметра
настройки громкоговорителей значение
LARGE (Большой) (см. раздел Speaker setting
(Настройка громкоговорителей) на стр. 40).
Подключайте устройство к сети переменного
тока только после завершения всех
соединений.
Подключение проводов
Зажимы передних громкоговорителей:
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте
оголенный провод.
3 Зажмите контакт.
Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:
1 Скрутите оголенные жилы провода.
2 Откройте защитные выступы и
вставьте оголенный провод.
3 Отпустите защитные выступы.
1 2 3
10 мм
1 2 3
10 мм
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
L
IN IN
OUT
CD DVR/VCR
MONITOR OUT DVD IN BD IN
FRONT
SURROUND CENTER
R L
R L
CD-R/TAPE
DVR/VCR CD-R/TAPE
PRE OUT
E
ADAPTER PORT
VIDEO
SPEAKERS A SUBWOOFER
PRE OUT
(OUTPUT 5 V 100 mA MAX)
TV/SAT
IN
DVR/VCR
OUT IN
AC IN
SW L C R SL SR
Центральный
громкоговоритель
Объемные
громкоговорители
Фронтальные
громкоговорители
Активный
низкочастотный
громкоговоритель
