22
Ru

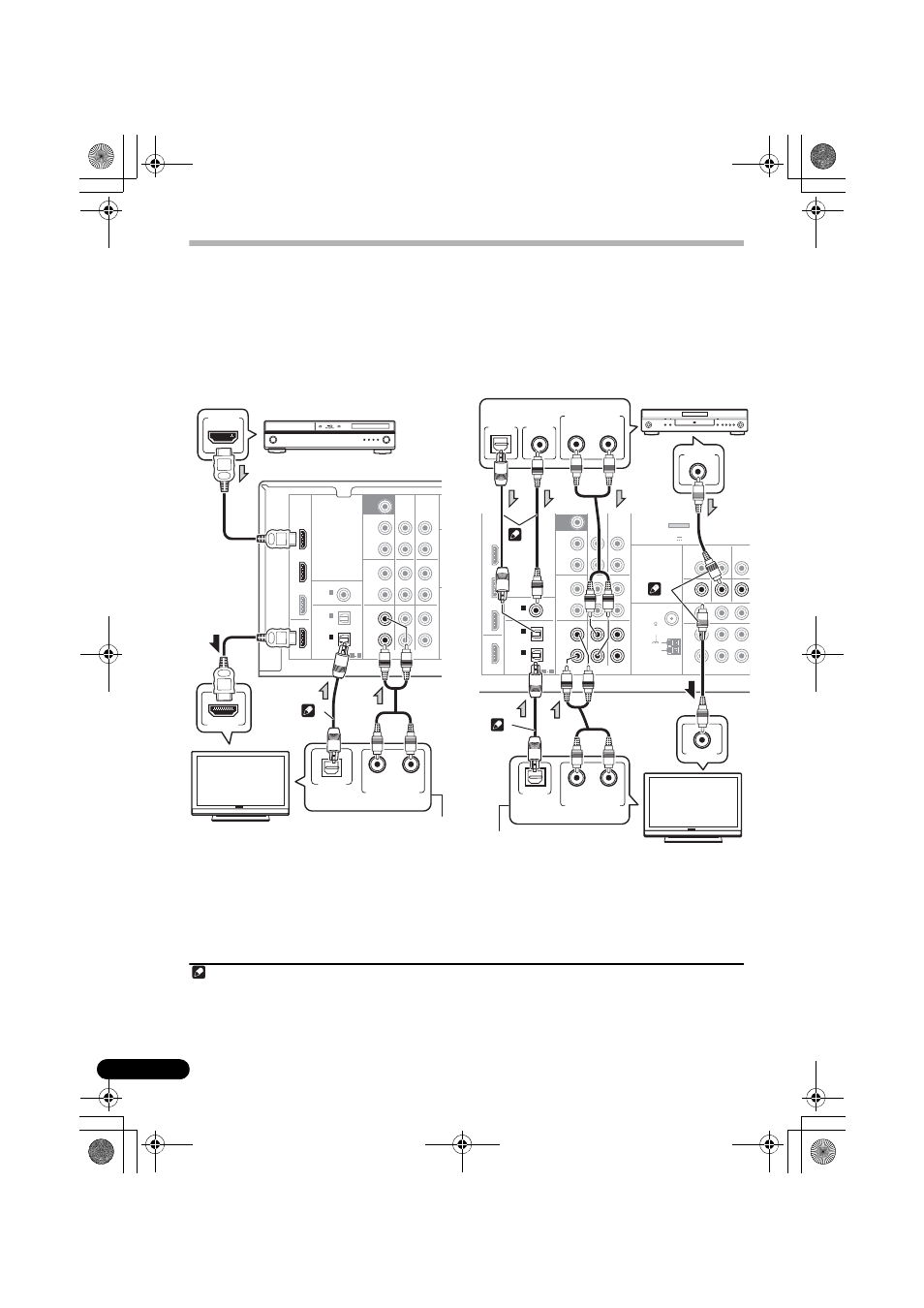

Подключение телевизора и компонентов воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI
или DVI (с HDCP) (проигрывателя Blu-ray
дисков, др.), его можно подключить к данному
ресиверу с помощью имеющегося в продаже
кабеля HDMI.
123
Подключение компонента без
разъема HDMI
На данном рисунке показаны подключения
телевизора и проигрывателя DVD (или другого
компонента воспроизведения) без разъема
HDMI к ресиверу.
Примечание
1 Если подключение выполнено с помощью оптического кабеля, нужно указать ресиверу, к какому цифровому входу
подключен телевизор (см. Выбор входного сигнала на стр. 38).
2 Если подключение выполнено с помощью оптического или коаксиального кабеля, нужно указать ресиверу, к какому
цифровому входу подключен проигрыватель DVD (см. Выбор входного сигнала на стр. 38).
3 Если и телевизор, и проигрыватель имеют разъемы компонентного видео, их тоже можно подключить. Подробнее
см. раздел Использование разъемов компонентного видео на стр. 24.
IN
BD
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT
DVD
BD
DVR/VCR
CD-R/TAPE
DVR/VCR
CD-R/TAPE
PRE OUT
DVD
TV/SAT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
1
(CD-R/TAPE)
(DVR/VCR)
IN
AUDIO
1
1
2
IN
2
SUBWOOFER
PRE OUT
HDMI OUT
HDMI IN
DIGITAL AUDIO OUT
OPTICAL
R
L
ANALOG AUDIO OUT
Выберите один
Телевизор,
совместимый с
HDMI/DVI
Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.
1
Совместимый с HDMI/DVI
проигрыватель Blu-ray дисков
IN
BD
SURR BACK /
FRONT
HEIGHT
L
(Single)
R
R
L
IN
R
L
IN
IN
OUT
IN
CD
TV/SAT DVD
BD
DVR/VCR
MONITOR OUT
P
R
P
B
Y
DVD IN
BD IN
COMPONENT VIDEO
ANTENNA
CD-R/TAPE
DVR/VCR
CD-R/TAPE
PRE OUT
DVD
TV/SAT
COAXIAL
OPTICAL
(CD)
IN
ASSIGNABLE
ASSIGNABLE
OUT
HDMI
1
(CD-R/TAPE)
(DVR/VCR)
IN
AUDIO
FM
UNBAL
75
AM
LOOP
ADAPTER PORT
VIDEO
1
1
2
ASSIGN
IN
2
SUBWOOFER
PRE OUT
(OUTPUT 5 V 100 mA MAX)
M
TV/SAT
IN
DVR/VCR
OUT IN
M
DIGITAL AUDIO OUT
COAXIAL
VIDEO OUT
OPTICAL
DIGITAL AUDIO OUT
OPTICAL
VIDEO IN
R
L
ANALOG AUDIO OUT
R
L
ANALOG AUDIO OUT
Выберите один
Телевизор
Проигрыватель DVD
Данное подключение
требуется для
прослушивания звучания
телевизора через ресивер.
Выберите один
2
3
1
