Additional information 14
122
En
Audio input . . . . . . . . . . . . . . . Input 1, 3 (rear), 2 (front) L/R
Input level
During audio input . . . . . . . . . . . . . . . . . . . . . . . . . . .2V rms
(Input impedance: more than 22 k Ω )
Jacks . . . . . . . . . . . . . . . . . . . . . . AV connector 2 (Input 1),
RCA jacks (Inputs 2,3)
Audio output . . . . . . . . . . . . . . . . . . . . . . . . . . Output 1,2 L/R
During audio output . . . . . . . . . . . . . . . . . . . . . . . . . .2V rms
(Output impedance: less than 1.5 k Ω )
Jacks . . . . . . . . . . . . . . . . . . . . . AV connector 1 (output 1),
RCA jacks (output 2)
Control input . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mini jack
DV input/output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 pin
(i.LINK/IEEE 1394 standard)

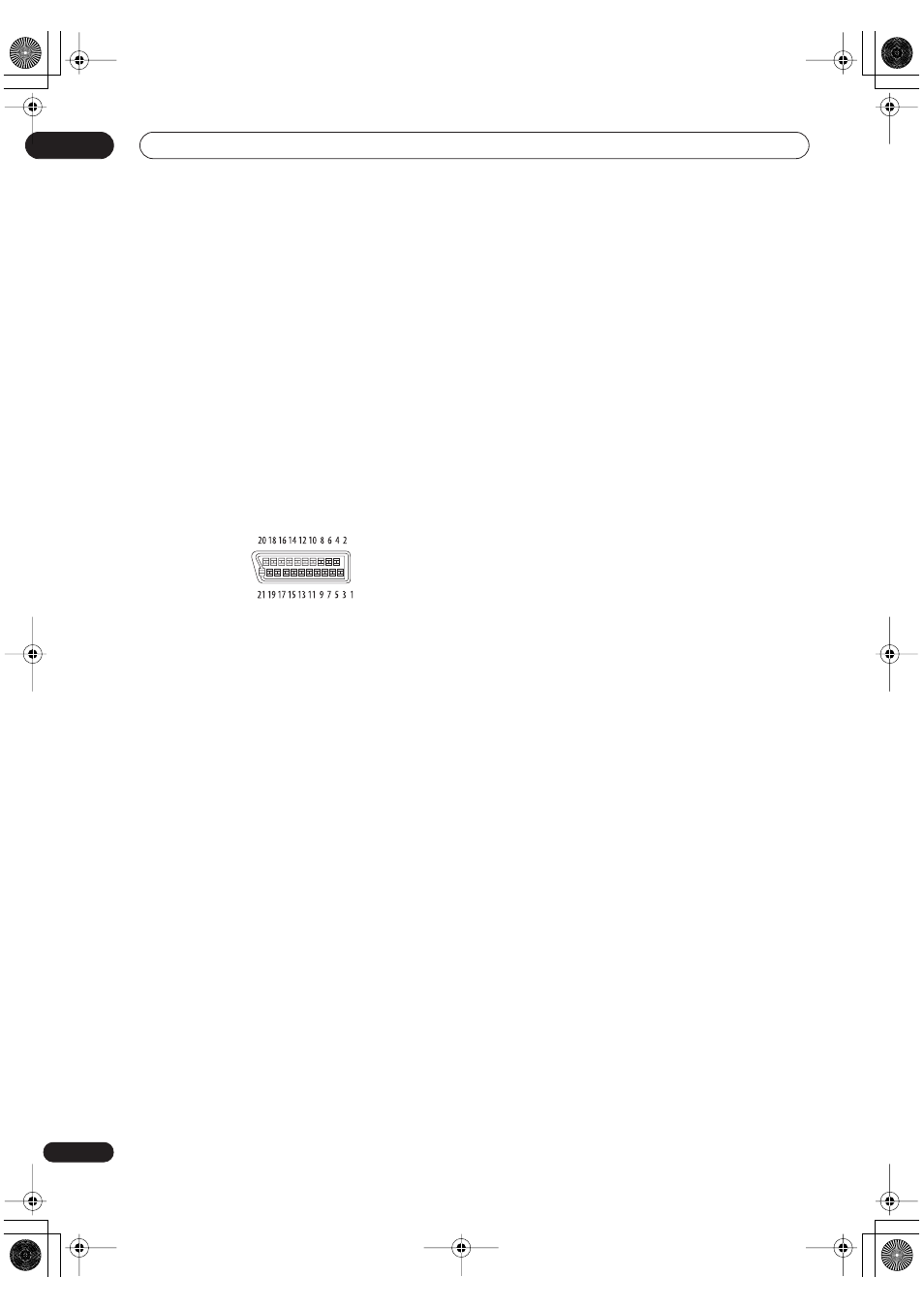

AV Connectors (21-pin connector assignment)
AV connector input/output . . . . . . . . . . . . 21-pin connector
This connector provides the video and audio signals for
connection to a compatible colour TV or monitor.
PIN no.
1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Audio 2/R out
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G* out
3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Audio 1/L out
15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . R* or C* out
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B* out
19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Video out or Y* out
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Status
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
* AV CONNECTOR 1(RGB)-TV is output
Supplied accessories
Remote control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Dry cell batteries (AA/R6P) . . . . . . . . . . . . . . . . . . . . . . . . . .2
Audio / Video cable (red/white/yellow) . . . . . . . . . . . . . . . . .1
RF antenna cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Power cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Warranty card . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Note: The specifications and design of this product are subject
to change without notice, due to improvement.
