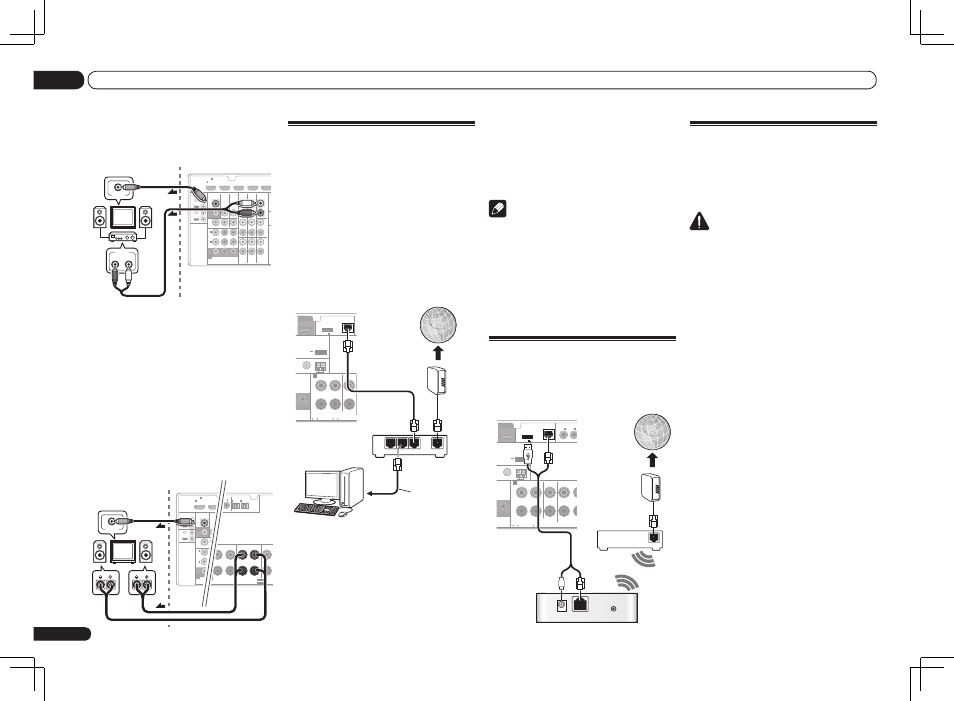

Anschluss der Geräte

Netzwerk manuell einrichten. Einzelheiten
siehe siehe Netzwerk-Setup-Menü in der
Bedienungsanleitung auf CD-ROM.

Spezifikationen für den LAN-Anschluss

! LAN-Anschluss : Ethernet-Buchse

(10BASE-T/100BASE-TX)

Hinweis

! Siehe Bedienungsanleitung des

angeschlossenen Geräts, da die
Anschlussmethode sich je nach Ihrer
Internetumgebung unterscheiden kann.

! Bei Verwendung einer Broadband-

Internetverbindung müssen Sie einen Vertrag
mit einem Internet-Provider haben. Für
weitere Einzelheiten wenden Sie sich an Ihren
Internet-Provider.

Anschluss an ein WLAN

Drahtlose Verbindung mit einem Netzwerk
ist über eine WLAN-Verbindung möglich.
Verwenden Sie das separat vertriebene
AS-WL300 zur Verbindung.

WAN

DC 5V

WPS

Ethernet

UNBAL

FRONT

CENTER

SURROUND

R

L

R

AM LOOP

(

CD)

(

DVD)

COAXIAL

PRE OUT

SPEA

TENNA

ASSIGNABL

OUT

SUBWOOFER

IN

1

IN

2

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

A

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

(10/100)

LAN

Internet

Modem

Wireless LAN-Wandler (AS-WL300)

Router

Anschluss des Receivers an das

Stromnetz

Schließen Sie den Receiver erst an das
Stromnetz an, nachdem Sie alle gewünschten
Komponenten an diesen Receiver angeschlos-
sen haben, einschließlich der Lautsprecher.

AUHTUNG

! Fassen Sie das Netzkabel am Stecker an.

Ziehen Sie den Stecker nicht durch Ziehen am
Kabel heraus, und berühren Sie das Netzkabel
niemals mit nassen Händen, da dies einen
Kurzschluss oder einen elektrischen Schlag
verursachen könnte. Stellen Sie weder das
Gerät, noch ein Möbelstück oder einen
anderen Gegenstand auf das Netzkabel,
und klemmen Sie das Netzkabel nicht ein.
Machen Sie niemals einen Knoten in das
Kabel, und befestigen Sie es auch nicht an
anderen Kabeln. Netzkabel müssen möglichst
so verlegt werden, dass niemand darauf
treten kann. Ein beschädigtes Netzkabel kann
einen Brand oder einen elektrischen Schlag
verursachen. Überprüfen Sie das Netzkabel
hin und wieder. Wenn Sie eine Beschädigung
feststellen, wenden Sie sich zwecks
eines Austauschs an einen von Pioneer
autorisierten, unabhängigen Kundendienst.

! Verwenden Sie kein anderes als das im

Lieferumfang dieses Gerätes enthaltene
Netzkabel.

! Verwenden Sie das im Lieferumfang

enthaltene Netzkabel nur für die unten
beschriebenen Zwecke.

! Wenn dieser Receiver über einen längeren

Zeitraum nicht verwendet werden soll (z. B.
wenn Sie verreisen), sollte er vom Stromnetz
getrennt werden, indem der Netzstecker aus
der Wandsteckdose herausgezogen wird.

1 Schließen Sie das mitgelieferte
Netzkabel an die AC IN-Buchse auf der
Rückseite des Receivers an.

2 VSX-1021 nur: Schließen Sie an die
Buchse VIDEO ZONE 2 OUT auf diesem
Receiver einen Fernsehbildschirm an.

HDMI

VIDEO

CONTROL

IR

COMPONENT VIDEO

VIDEO IN

TV/SAT

IN

ZONE 2

DVR/BDR CD-R/TAPE

ZONE 2

DVR/

BDR

OUT

OUT

DVD IN

IN

IN

IN

IN

CD

L

R

L

R

IN

L

R

OUT

OUT

VIDEO

IN

DVD IN

BD IN

DVR/BDR IN

FM

75

TV/SAT VIDEO

DVD

Y

P

B

P

R

AUDIO

AN

ASSIGN

ABLE

MONITOR

OUT

MONITOR

OUT

IN

1

(DVD)

IN

1

(DVR/

BDR)

IN

2

ASSIGNABLE

1

OUT

IN

OUT

IN

R

L

AUDIO IN

VIDEO IN

Nebenzone (ZONE 2)

Hauptzone

Nur
VSX-1021

MULTI-ZONE-Setup mit
Lautsprecher-Anschlüssen (ZONE 2)

Sie müssen ZONE 2 in der Lautsprechersystem-
Einstellung in der Bedienungsanleitung
auf CD-ROM wählen, um dieses Setup zu
verwenden.

1 Schließen Sie ein Lautsprecherpaar
an die hinteren Surround-
Lautsprecheranschlüsse an.
2 VSX-1021 nur:
Schließen Sie an die
Buchse VIDEO ZONE 2 OUT auf diesem
Receiver einen Fernsehbildschirm an.

SURROUND

SURROUND BACK / ZONE 2

R

L

R

R

L(Single)

(

CD)

(

DVD)

(

DVR/BDR)

(

TV/SAT)

COAXIAL

SPEAKERS

OPTICAL

ASSIGNABLE

ASSIGNABLE

IN

1

IN

2

IN

1

IN

2

SEE INST

SELECTABLE
SELECTABLE

VOIR LE M

FRONT HEIG

HDMI

VIDEO

CONTROL

IR

COMPONENT VI

VIDEO IN

TV/SAT

IN

ZONE 2

DVR/

BDR

OUT

OUT

IN

Y

P

B

ASSIGN

ABLE

MONITOR

OUT

MONITOR

OUT

IN

1

(DVD)

IN

1

(DVR/

BDR)

IN

2

ASSIGNABLE

1

OUT

IN

OUT

IN

VIDEO IN

R

L

Nur
VSX-1021

Nebenzone (ZONE 2)

Hauptzone

Herstellen der Verbindung

zum Netzwerk über die

LAN-Schnittstelle

Indem Sie diesen Receiver über die LAN-
Buchse an das Netzwerk anschließen, können
Sie Internet-Radiosender wiedergeben. Zum
Hören von Internet-Radiosendern müssen Sie
einen Vertrag mit einem ISP (Internet-Provider)
haben.
Durch dieses Anschlussverfahren können
Sie über HOME MEDIA GALLERY-Eingänge
Audiodateien abspielen, die auf Komponenten
im Netzwerk (einschließlich Ihres PCs) gespei-
chert sind.

UNBAL

FRONT

CENTER

R

L

AM LOOP

C

(10/100)

LAN

PRE OUT

TENNA

OUT

SUBWOOFER

CAUTION:

SPEAKER IMPEDANCE

6 -16 .

ATTENTION:

ENCEINTE D’IMPEDANCE DE

6 -16 .

A

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.1 A MAX)

ADAPTER PORT

(OUTPUT 5 V 0.6 A MAX)

WAN

3

2

1

LAN

Internet

Modem

Router

LAN-Kabel
(getrennt
erhältlich)

zum LAN-
Anschluss

PC

Verbinden Sie den LAN-Anschluss an diesem
Receiver mit dem LAN-Anschluss an Ihrem
Router (mit oder ohne eingebaute DHCP-
Server-Funktion) mit einem direkten LAN-Kabel
(CAT 5 oder höher).
Schalten Sie die DHCP-Server-Funktion Ihres
Routers ein. Wenn Ihr Router keine eingebaute
DHCP-Server-Funktion hat, müssen Sie das
