02 Подключение оборудования
Подключение телевизора и компонентов воспроизведения

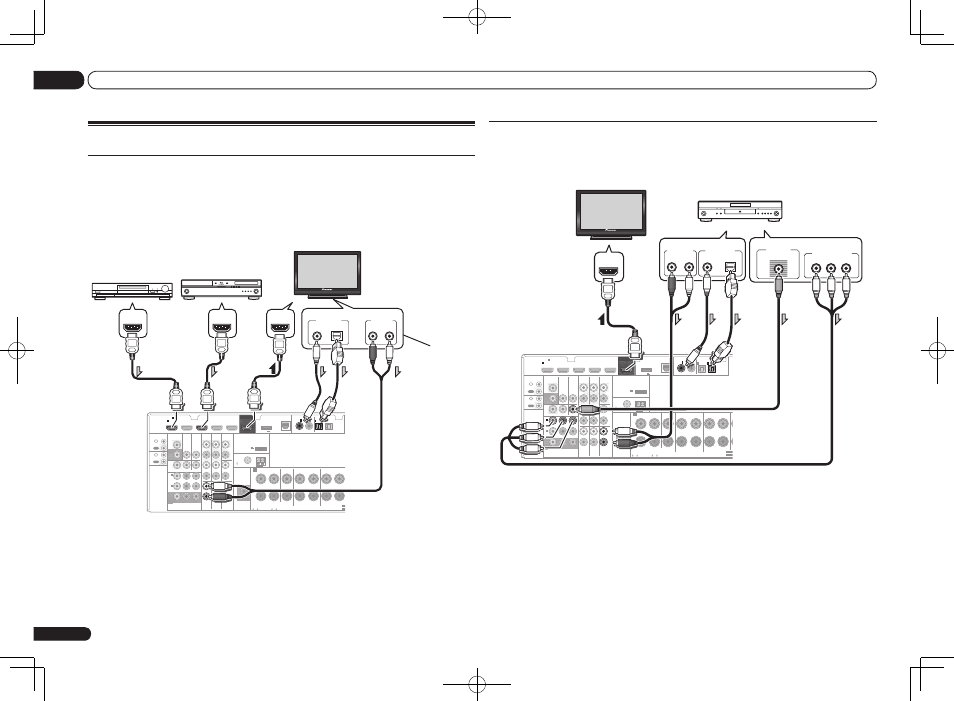

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray
Disc дисков (BD), др.), его можно подключить к данному ресиверу с помощью отдельно про-
дающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через
HDMI, можно использовать удобные функции Control через HDMI (см. Функция Control
через HDMI в инструкциях по эксплуатации на CD-ROM).
HDMI
VIDEO CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT IN
ZONE 2 DVR/BDR CD-R/TAPE ZONE 2
DVR/ BDR
OUT
OUT
DVD IN IN IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT OUT VIDEO IN
DVD IN BD IN DVR/BDR IN
FM UNBAL 75
FRONT CENTER SURROUND SURROUND BACK / ZONE 2 R L R L R L(Single)
AM LOOP
( CD) ( DVD)
TV/SAT VIDEO DVD Y P B P R
( DVR/BDR) ( TV/SAT)
COAXIAL (10/100) LAN
AUDIO
PRE OUT SPEAKERS
ANTENNA
OPTICAL
ASSIGN ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR OUT
MONITOR OUT
SUBWOOFER
IN 1
(DVD) IN 1
(DVR/ BDR)
IN 2
ASSIGNABLE 1 IN 1 IN 2 IN 1 IN 2
SEL
SEL CAUTION: SPEAKER IMPEDANCE 6 -16 .
ATTENTION: ENCEINTE D’IMPEDANCE DE 6 -16 .
A
OUT
IN
OUT
IN
DC OUTPUT for WIRELESS LAN
(OUTPUT 5 V 0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
DIGITAL OUT
COAXIAL OPTICAL ANALOG R L
AUDIO OUT HDMI IN HDMI OUT HDMI OUT
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты, оборудованные
интерфейсом HDMI/DVI
Монитор, совместимый с
HDMI/DVI
Выберите один
Только
VSX-1021
Данное подключение
требуется для
прослушивания
звучания телевизора
через ресивер.
! Для компонентов приема также доступны подключения, в дополнение к подключениям
HDMI (см. Подключение проигрывателя DVD без выхода HDMI на стр. 12 ).
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор
через аудиокабели.
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор
поддерживает функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание
телевизора поступает на ресивер через терминал HDMI OUT, поэтому нет необходимости
подключать аудиокабель. В таком случае, установите TV Audio в HDMI Setup на via HDMI
(см. HDMI Setup в инструкциях по эксплуатации на CD-ROM).
Подключение проигрывателя DVD без выхода HDMI
На данном рисунке показаны подключения телевизора (с входом HDMI) и проигрывателя
DVD (или другого компонента воспроизведения без выхода HDMI) к ресиверу.
HDMI
VIDEO CONTROL
IR
COMPONENT VIDEO
VIDEO IN
TV/SAT IN
ZONE 2 DVR/BDR CD-R/TAPE ZONE 2
DVR/ BDR
OUT
OUT
DVD IN IN IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT OUT
VIDEO IN
DVD IN BD IN DVR/BDR IN
FM UNBAL 75
FRONT CENTER SURROUND SURROUND BACK / ZONE 2 R L R L R L(Single)
AM LOOP
( CD) ( DVD)
TV/SAT VIDEO DVD Y P B P R
( DVR/BDR) ( TV/SAT)
COAXIAL (10/100) LAN
AUDIO
PRE OUT SPEAKERS
ANTENNA
OPTICAL
ASSIGN ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR OUT
MONITOR OUT
SUBWOOFER
IN 1
(DVD) IN 1
(DVR/ BDR)
IN 2
ASSIGNABLE 1 IN 1 IN 2 IN 1 IN 2
SELECTA
SELECTA CAUTION: SPEAKER IMPEDANCE 6 -16 .
ATTENTION: ENCEINTE D’IMPEDANCE DE 6 -16 .
FR A
OUT
IN
OUT
IN
DC OUTPUT for WIRELESS LAN
(OUTPUT 5 V 0.1 A MAX)
ADAPTER PORT
(OUTPUT 5 V 0.6 A MAX)
HDMI IN ANALOG R
AUDIO OUT VIDEO OUT
VIDEO Y P B P R
COMPONENT VIDEO OUT DIGITAL OUT
COAXIAL OPTICAL L
Монитор, совместимый с
HDMI/DVI
Проигрыватель DVD, др.
Выберите один Выберите один
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор
через аудиокабели (стр. 12).
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор
поддерживает функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание
телевизора поступает на ресивер через терминал HDMI OUT, поэтому нет необходимости
подключать аудиокабель. В таком случае, установите TV Audio в HDMI Setup на via HDMI
(см. HDMI Setup в инструкциях по эксплуатации на CD-ROM).
! При использовании оптического цифрового аудиокабеля потребуется указать ресиверу,
к какому его цифровому входу подключен проигрыватель (см. Меню Input Setup в
инструкциях по эксплуатации на CD-ROM).
