Collegamento delle unità
It 3
English
Español
Deutsch
Français
Italiano
Nederlands
• I diffusori collegati a quest’unità devono
essere di alta potenza da almeno 50 W e da 4
a 8 ohm. Se si usano diffusori con uscita e/o
ingresso inferiori, questi possono prendere
fuoco, emettere fumo o venir danneggiati in
altro modo.
• Attivando la sorgente di questo apparecchio,
attraverso il cavo blu/bianco viene emesso un
segnale di comando. Collegare questo cavo al
dispositivo di comando a distanza di un sis-
tema di amplificatore di potenza esterno, o al
terminale di comando del relais dell’antenna
ad alzo automatico (massimo 300 mA, con
corrente continua a 12 V). Se l’automobile
dispone di una antenna a vetro, collegare il
cavo al terminale di alimentazione del booster
dell’antenna.
• Quando si usa un amplificatore di potenza
esterno con questo sistema, accertarsi di non
collegare il cavo blu/bianco al terminale di
alimentazione dell’amplificatore. Allo stesso
modo, non collegare il cavo blu/bianco al
terminale di alimentazione dell’antenna auto-
matica. Tale collegamento potrebbe causare
un consumo di corrente eccessivo e provo-
care problemi di funzionamento.
• Per evitare corti circuiti, coprire con nastro
isolante il cavo staccato. In particolare,
devono assolutamente essere ricoperti con
nastro isolante i cavi non usati degli altopar-
lanti. Se i cavi non vengono isolati possono
verificarsi dei pericolosi corti circuiti.
• Per evitare un collegamento sbagliato, il lato
di ingresso del connettore IP-BUS è blu, men-
tre il lato di uscita è nero. Collegare i connet-
tori dello stesso colore correttamente.

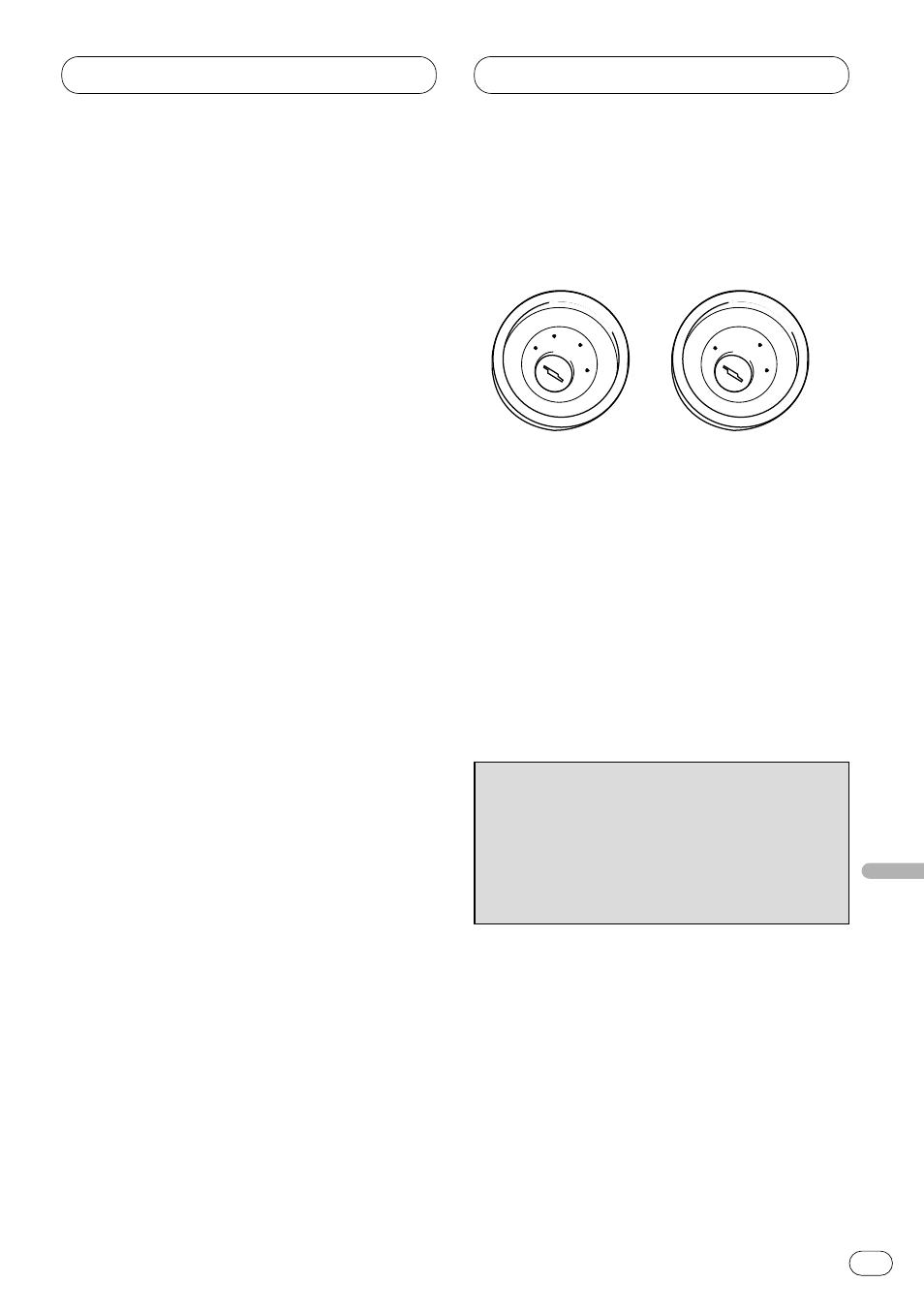

• Questo apparecchio non può essere
installato in un veicolo che non possiede
una posizione ACC (accessoria) sull’inter-
ruttore di accensione. (
Fig. 1 )
Fig. 1
• Il cavo nero è quello di messa a terra. Mettere
a terra questo cavo separatamente da quello
di messa a terra di apparecchi funzionanti
con corrente a tensioni elevate, quali gli
amplificatori di potenza.
Se gli apparecchi si trovano messi a terra
insieme, in caso di distacco della messa a
terra, possono verificarsi incendi, o prodursi
danni agli apparecchi.
• I cavi per questo apparecchio e quelli per altri
apparecchi possono avere colori diversi, pur
svolgendo la stessa funzione. Per il collega-
mento di questo apparecchio ad un’altro,
vedere i manuali di installazione di entrambi
gli apparecchi, e provvedere al collegamento
dei cavi aventi la stessa funzione.
Posizione ACC assente Posizione ACC presente
ON
S
T
A
R
T
O
FF
ACC ON
S
T
A
R
T
O
FF
