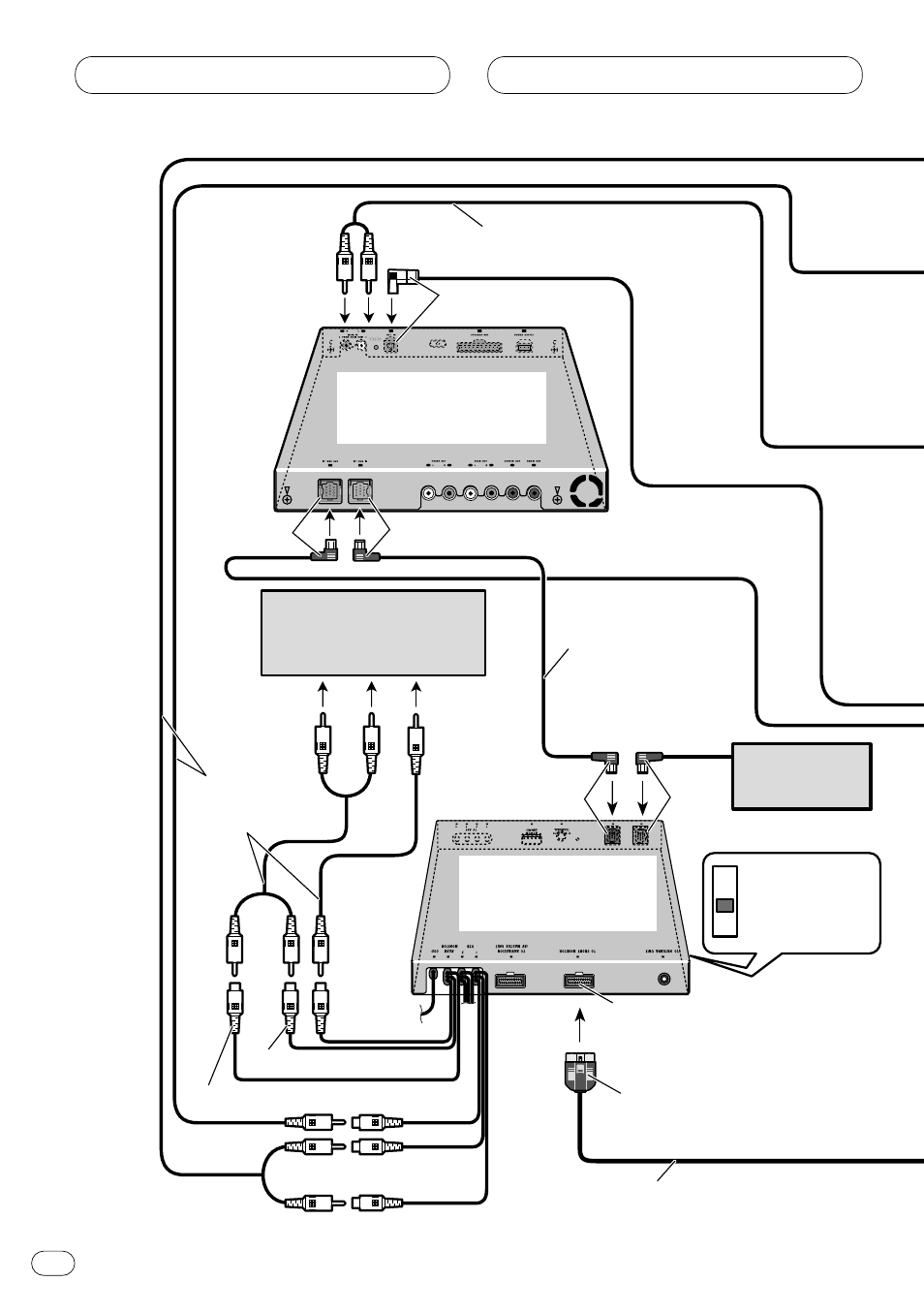

Conexión de las unidades
Cuando conecte con un Procesador Multicanal
Sp 8
FM MODULATOR
IP-BUS MAIN UNIT
IP-BUS AV MASTER
Negro Azul
Azul
Negro Azul
Reproductor de
Multi-CD (en venta
por separado)
Cable RCA
(suministrado con el
procesador multicanal)
Presentación visual con
tomas de entrada RCA Cable IP-BUS
(suministrado con el
sintonizador de TV)
Procesador Multicanal
(DEQ-P7000)
(vendido separadamente)
Cable RCA
(vendido separada-
mente)
Amarillo
Derecha (Rojo)
Izquierda (Blanco)
Verde
Cable de 20 patillas
(suministrado con la
presentación visual)
Derecha (Rojo)
Izquierda (Blanco)
Verde
A las entradas
de audio A la entrada
de vídeo
Amarillo
Sintonizador TV oculto-
lejos (GEX-P7000 TVP,
por exemplo) (vendido
separadamente)
