Anschließen der Einheiten
• Lautsprecher, die an dieses Gerät
angeschlossen werden, müssen eine mini-
male Nennleistung von 50 W und eine
Impedanz zwischen 4 und 8 Ohm haben. Falls
Lautsprecher mit anderen Leistungs-
und/oder Impedanzwerten angeschlossen
werden, können die Lautsprecher in Brand
geraten, Rauch entwickeln und beschädigt
werden.
• Wenn die Programmquelle dieses Produkts
eingeschaltet wird, wird ein Steuersignal über
das blau/weiße Kabel ausgegeben. An eine
System-Fernbedienung eines externen
Leistungsverstärkers oder an Steckverbinder
für Auto-Antennenrelais-Steuerung des
Wagens anschließen (max. 300 mA, 12 V
Gleichspannung). Wenn der Wagen mit einer
Fensterantenne ausgestattet ist, an die
Antennenverstärker-
Stromversorgungsklemme anschließen.
• Bei Verwendung eines externen
Leistungsverstärkers für dieses System muß
die blau/weiße Leitung an die
Leistungsklemme des Verstärkers
angeschlossen werden. Die blau/weiße
Leitung darf nicht an die Leistungsklemme
der Auto-Antenne angeschlossen werden. Ein
solcher Anschluß könnte übermäßige
Stromentnahme und dadurch
Funktionsstörungen verursachen.
• Um einen Kurzschluß zu vermeiden, abge-
trennte Kabel mit Isolierband umwickeln.
Unbenutzte Lautsprecherzuleitungen müssen
unbedingt isoliert werden. Wenn die Kabel
nicht isoliert werden, besteht
Kurzschlußgefahr.
• Um falsche Anschlüsse zu verhindern, ist die
Eingangsseite des IP-Bus-Steckverbinders
blau und die Ausgangsseite schwarz. Die
Steckverbinder derselben Farbe sind korrekt
zu verbinden.
• Dieses Gerät kann nicht in einem
Fahrzeug installiert werden, das keine
ACC-Position (Zubehörposition) am
Zündschalter hat. (
Abb. 1 )

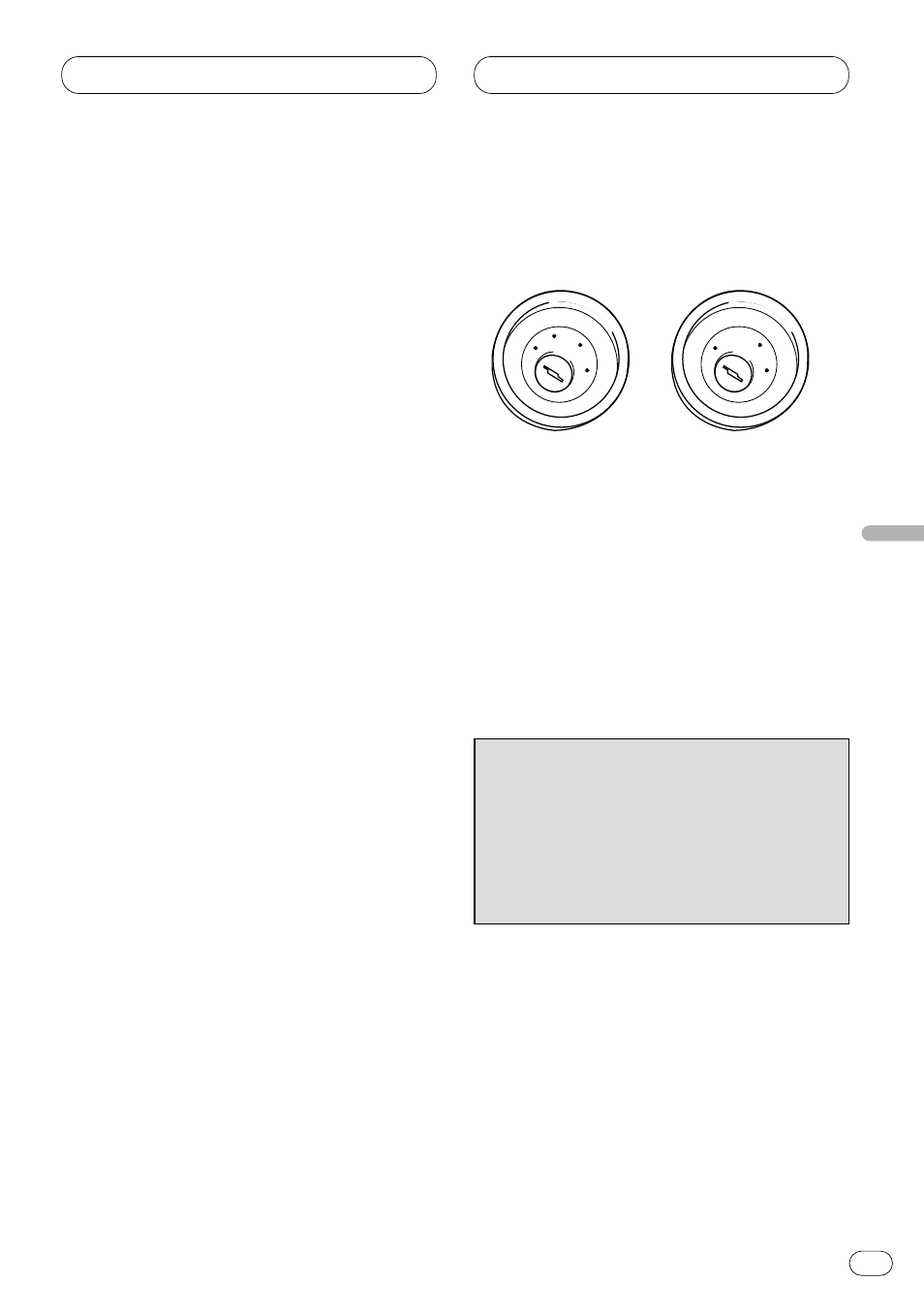

Abb. 1
• Das schwarze Kabel ist das Erdungskabel.
Dieses Kabel ist getrennt von der Erde von
Hochstrom-Geräten, wie z.B.
Leistungsverstärkern, zu erden.
Falls die Geräte zusammen geerdet werden,
und die Erdungsstelle abgetrennt wird,
besteht die Gefahr einer Beschädigung der
Geräte oder eines Brands.
• Kabel dieses Geräts und die anderer Geräte
können unterschiedliche Farben haben, auch
wenn sie die gleichen Funktionen haben.
Beim Anschluß dieses Geräts an ein anderes
Gerät unter Bezugnahme auf die mit beiden
Geräten mitgelieferten
Installationsanleitungen die Kabel mit dersel-
ben Funktion verbinden.
Keine ACC-Position ACC-Position
ON
S
T
A
R
T
O
FF
ACC ON
S
T
A
R
T
O
FF
