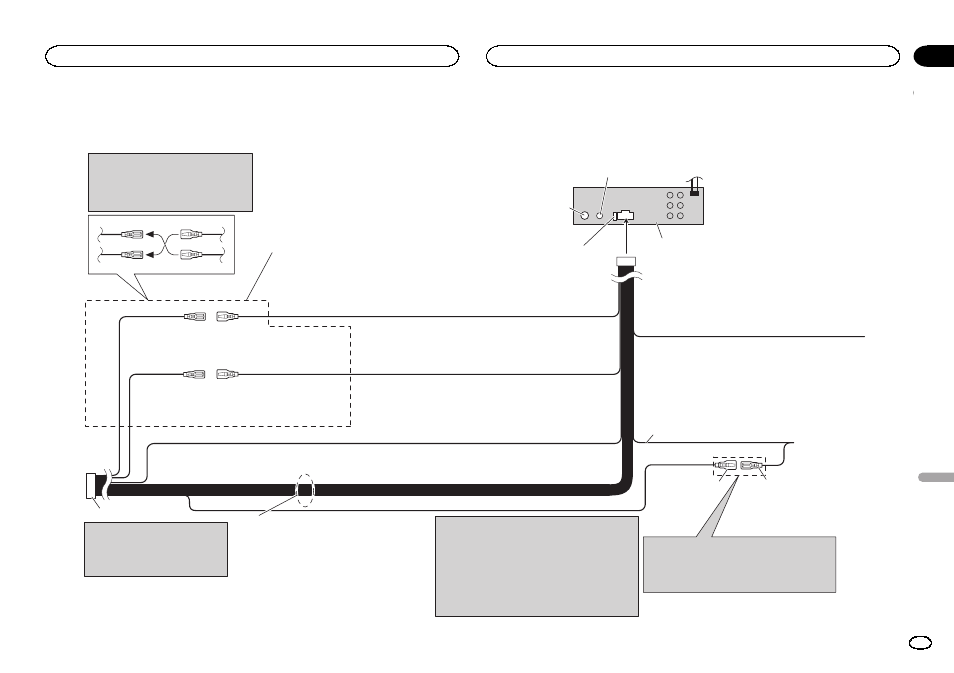

Aansluiting van de voedingskabel
1*
3*
2*
4*
Opmerking:
Afhankelijk van het soort voertuig is het
mogelijk dat de functies van 2* en 4*
verschillen. Let er in een dergelijk geval
op dat u 1* op 4* en 3* op 2* aansluit.
Sluit in het algemeen draden van
dezelfde kleur op elkaar aan.
Geel (2*)
Back-up (of
accessoire)
Rood (4*)
Accessoire
(of back-up)
Geel (1*)
Verbinden met de continue
12 V stroomaansluiting.
Rood (3*)
Verbinden met een elektrische
aansluiting die aangestuurd wordt via
het contactslot (12 V gelijkstroom).
ISO stekker
Opmerking:
In sommige voertuigen kan de ISO
stekker in twee stukken gedeeld zijn.
Sluit in een dergelijk geval beide
stekkers aan. Luidsprekerdraden
Wit: Links
voor 
Wit/zwart: Links voor 
Grijs: Rechts voor 
Grijs/zwart: Rechts voor 
Groen: Linksachter  of subwoofer 
Groen-zwart: Linksachter  of subwoofer 
Violet: Rechtsachter  of subwoofer 
Violet-zwart: Rechtsachter  of subwoofer 
Blauw/wit
Verbinden met de systeembedieningsaansluiting van de
eindversterker (max. 300 mA 12 V gelijkstroom).
Blauw/wit (6*)
Verbinden met de stuuraansluiting
van het relais van de gemotoriseerde
antenne van het voertuig
(max. 300 mA 12 V gelijkstroom).
De penposities van de ISO stekker hangen mede
af van het type voertuig. Sluit 5* en 6* aan
wanneer pen 5 de antenne aanstuurt. In andere
typen voertuigen hoeft u 5* en 6* helemaal niet
aan te sluiten.
Geel/zwart
Als u apparatuur gebruikt met een functie om het
geluid tijdelijk uit te schakelen (Mute), dient u deze
draad aan te sluiten op de Audio Mute draad van
die apparatuur. Zoniet, dan dient u de Audio Mute
draad nergens op aan te sluiten.
Zwart (chassis aarde)
Aansluiten op een schone, blank metalen plek.
Dit product
Zekering (10 A)
Afstandsbediening met draad
Er kan een adapter voor een
afstandsbediening met draad worden
aangesloten (los verkrijgbaar).
Antenne-ingang
Blauw/wit (5*)
Opmerkingen:
࡮Wijzig de begininstelling van dit toestel
(raadpleeg de Bedieningshandleiding). De
subwooferuitgang van dit toestel is mono.
࡮Als u een subwoofer van 70 W (2 Ω) gebruikt,
moet u de subwoofer aansluiten op de violette en
zwart-violette draden van dit toestel. Sluit niets
aan op de groene en groen-zwarte draden.
