Page 17: Installazione

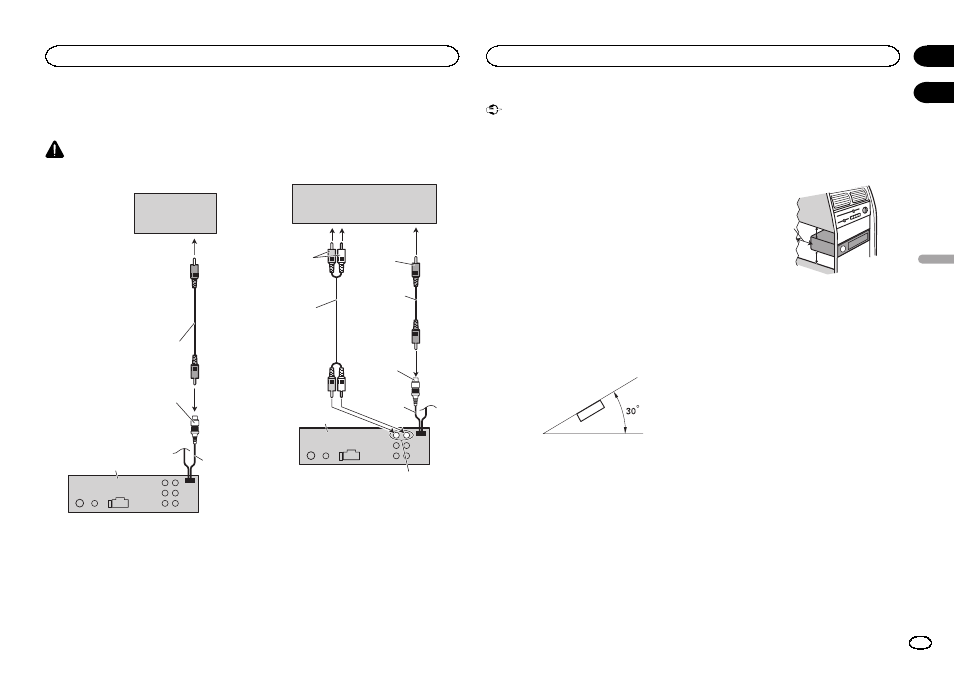

Quando si utilizza un display
collegato alle uscite video

AVVERTENZA

Non installare mai il display in una posizione
che sia visibile al guidatore durante la guida.

Display con prese
d’ingresso RCA

All’ingresso video

Cavo RCA
(in vendita a parte)

15 cm

Uscita video
(VIDEO OUTPUT)

Questo apparecchio

Collegamento di un
componente video esterno

È necessario impostare

V.INPUT su AUX nelle

impostazioni iniziali quando si collega un com-
ponente video esterno.

Componente video esterno

(in vendita a parte)

Cavo RCA
(in vendita
a parte)

All’uscita
video

Questo apparecchio

Ingresso video
(VIDEO INPUT)

Ingresso audio

15 cm

Alle uscite
audio

Importante

! Controllare tutti i collegamenti e i sistemi

prima dell

’installazione finale.

! Non utilizzare componenti non approvati,

poiché potrebbero provocare malfunziona-
menti.

! Consultare il rivenditore se l’installazione ri-

chiede la trapanatura di fori o altre modifiche
del veicolo.

! Non installare questa unità se:

— potrebbe interferire con il funzionamento del

veicolo.

— potrebbe procurare lesioni al passeggero in

caso di arresto improvviso del veicolo.

! Se si surriscalda il laser a semiconduttore

potrebbe subire danni. Non installare questa
unità in luoghi soggetti a surriscaldamento,
come in prossimità delle bocchette dell

’im-

pianto di riscaldamento.

! Le prestazioni ottimali si ottengono quando

’unità viene installata con un’angolazione in-

feriore a 30°.

! Durante l’installazione, per assicurare la cor-

retta dissipazione del calore quando si utiliz-
za l

’unità, accertarsi di lasciare ampio spazio

dietro il pannello posteriore e avvolgere even-
tuali cavi allentati in modo che non ostrui-
scano le aperture.

5cm

Lasciare ampio spazio

5 cm

Montaggio DIN anteriore/
posteriore

Questa unità può essere installata correttamen-
te sia dalla posizione di montaggio anteriore, sia
dalla posizione di montaggio posteriore.
Durante l

’installazione utilizzare componenti di-

sponibili in commercio.

Montaggio DIN anteriore

Inserire la fascetta di montaggio nel cru-

scotto.
Se l

’unità viene installata in uno spazio poco

profondo, utilizzare una fascetta di montaggio
fornita. Se dietro l

’unità vi è spazio sufficiente,

utilizzare la fascetta di montaggio fornita con il
veicolo.

Italiano

Collegamenti

Sezione

Installazione
