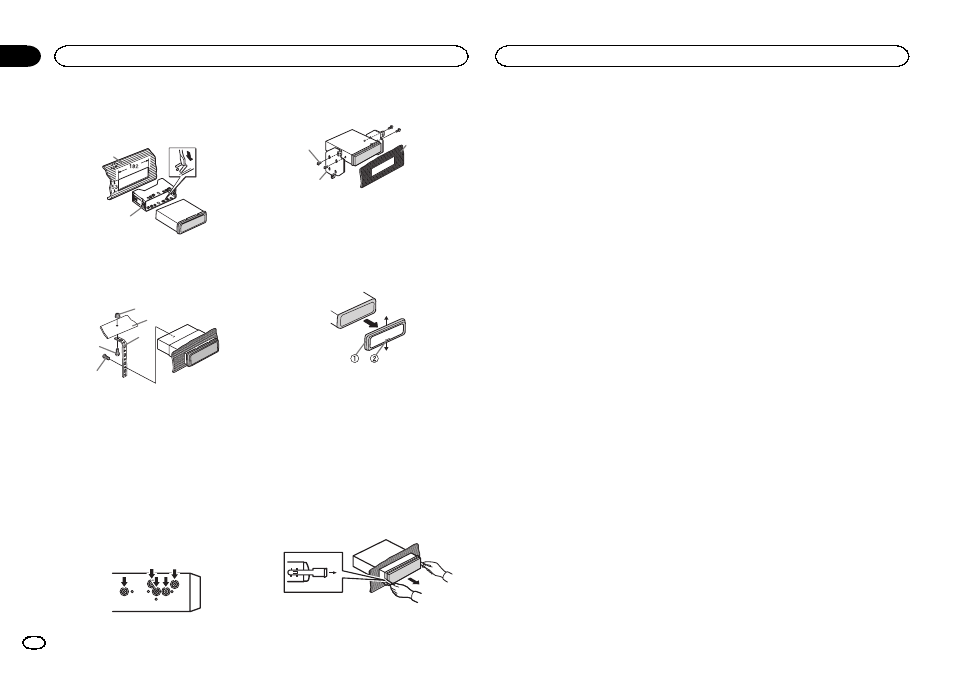

2 Assicurare la fascetta di montaggio utiliz-
zando un cacciavite per piegare le linguette
metalliche (90°) in posizione.
1
2
1 Cruscotto
2 Fascetta di montaggio
3 Installare l ’unità come illustrato.
1
2
3
4
5
1 Dado
2 Paratia antifuoco o supporto in metallo
3 Staffa metallica
4 Vite
5 Vite (M4 × 8)
# Accertarsi che l’unità sia installata saldamente
in posizione. Un
’installazione instabile potrebbe cau-
sare salti audio o altri malfunzionamenti.
Montaggio DIN posteriore
1 Determinare la posizione appropriata, in
modo che i fori sulla staffa e sul lato dell ’uni-
tà corrispondano.
2 Serrare due viti su ciascun lato.
1
2
3
1 Vite autofilettante (5 mm × 8 mm)
2 Staffa di montaggio
3 Cruscotto o console
Rimozione dell ’unità
1 Rimuovere la guarnizione.
1 Guarnizione
2 Linguetta intaccata
! La rimozione del frontalino permette di acce-
dere facilmente alla guarnizione.
! Quando si riapplica la guarnizione, spingere
il lato con la linguetta intaccata verso il
basso.
2 Inserire le chiavi di estrazione fornite su
entrambi i lati dell ’unità fino a che non scat-
tano in posizione.
3 Estrarre l ’unità dal cruscotto.
Rimozione e reinserimento del
frontalino
È possibile rimuovere il frontalino per protegge-
re l
’unità dai furti.
Premere il tasto di rimozione e spingere il fronta-
lino verso l
’alto tirandolo verso l’esterno.
Per ulteriori dettagli, vedere il manuale d ’istru-
zioni.
