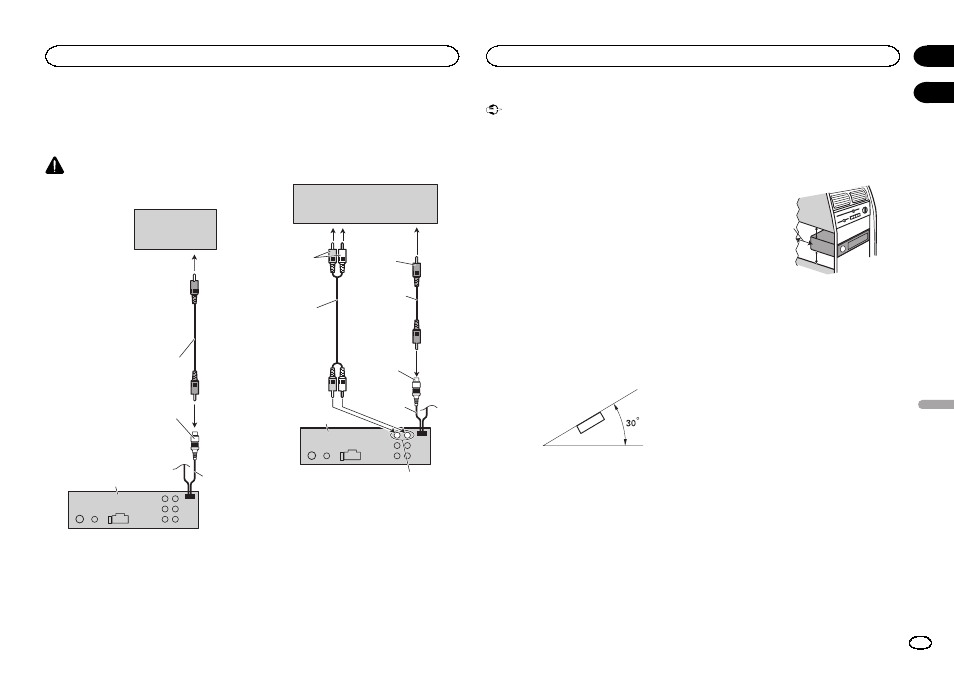

Bei Verwendung eines über
den Videoausgang
angeschlossenen Displays
WARNUNG
Bringen Sie das Display niemals an einem Ort
an, wo es vom Fahrer eingesehen werden kann.
Display mit Cinch-
Eingangsbuchsen
Zum Videoeingang
15 cm
Videoausgang
(VIDEO OUTPUT)
Dieses Produkt
Cinch-Kabel
(getrennt erhältlich)
Beim Anschluss externer
Videokomponenten
Beim Anschließen der externen Videokompo-
nente ist es notwendig, unter
V.INPUT die Op-
tion AUX in den Grundeinstellungen zu ändern.
Externe Video- Komponente
(separate erhältlich)
Cinch-Kabel
(getrennt
erhältlich)
Dieses Produkt
Video-Eingang
(VIDEO INPUT)
Audio-Eingang
15 cm
Zu Audio-
Ausgängen
Cinch-Kabel
(getrennt
erhältlich)
Zu Video-
Ausgang
Wichtig
! Überprüfen Sie vor der endgültigen Installa-
tion alle Anschlüsse und Systeme.
! Die Verwendung nicht zugelassener Teile
kann eine Funktionsstörung zur Folge haben.
! Wenden Sie sich an Ihren Fachhändler, wenn
für die Installation Löcher gebohrt oder ande-
re Änderungen am Fahrzeug vorgenommen
werden müssen.
! Installieren Sie dieses Gerät keinesfalls an
folgenden Orten:
— Orte, an denen das Gerät die Steuerung des
Fahrzeugs behindern könnte.
— Orte, an denen das Gerät die Insassen des
Fahrzeugs im Anschluss an eine Schnell-
bremsung verletzen könnte.
! Der Halbleiterlaser kann durch Überhitzung
beschädigt werden. Installieren Sie dieses
Gerät deshalb in sicherer Entfernung von Hit-
zequellen, wie z. B. Heizöffnungen.
! Optimale Leistung kann durch eine Installa-
tion des Geräts in einem Winkel unter 30° er-
zielt werden.
! Um beim Gebrauch des Geräts eine ord-
nungsgemäße Wärmezerstreuung zu ge-
währleisten, ist bei der Installation genügend
Freiraum hinter der Rückseite vorzusehen.
Lose Kabel sind aufzuwickeln, damit sie die
Lüftung nicht behindern.
5cm cm
Reichlich Platz lassen
5 cm
5 cm
Front-/Rückmontage nach DIN
Dieses Gerät kann sowohl über die Front- als
auch über die Rückmontage installiert werden.
Verwenden Sie für die Montage im Handel er-
hältliches Zubehör.
DIN-Frontmontage
1 Führen Sie den Montagerahmen in das
Armaturenbrett ein.
Verwenden Sie den mitgelieferten Montagerah-
men, wenn bei der Installation wenig Platz zur
Verfügung steht. Bei ausreichendem Platz kann
der mit dem Fahrzeug mitgelieferte Montagerah-
men verwendet werden.
