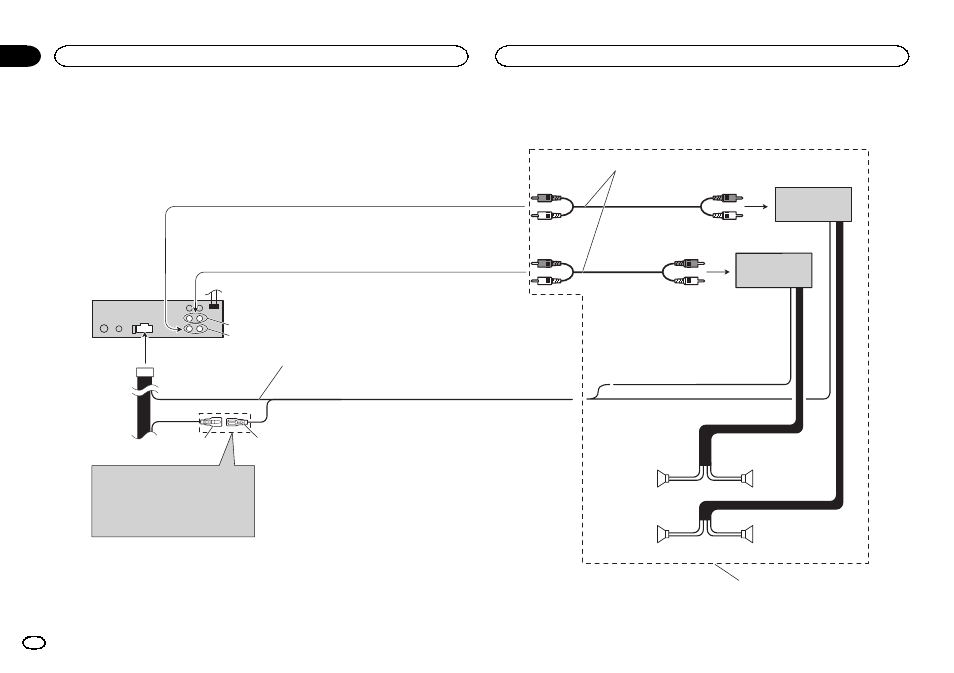

Lors de la connexion à un amplificateur de puissance vendu
séparément

Raccordez avec des câbles cinch
(RCA) (vendus séparément)

Réalisez ces connexions lors de
l’utilisation de l’amplificateur en
option.

Amplificateur de
puissance (vendu
séparément)

Télécommande du système




Gauche

Droit

Bleu/blanc (6*)
Connectez à la prise du contrôle de relais de
l’antenne automatique (max. 300 mA, 12 V CC).

La position des broches du connecteur
ISO diffère en fonction du type de
véhicule. Connectez 5* et 6* quand la
broche 5 correspond à la commande de
l’antenne. Dans les autres cas, ne
connectez jamais 5* et 6*.

Bleu/blanc (5*)

Sortie arrière ou haut-parleur
d’extrêmes graves

Sortie avant

Cet appareil

Haut-parleur arrière
ou haut-parleur
d’extrêmes graves

Amplificateur de
puissance (vendu
séparément)

Bleu/blanc
Connectez à la prise de commande
du système de l’amplificateur de
puissance (max. 300 mA 12 V CC).

Haut-parleur
avant
