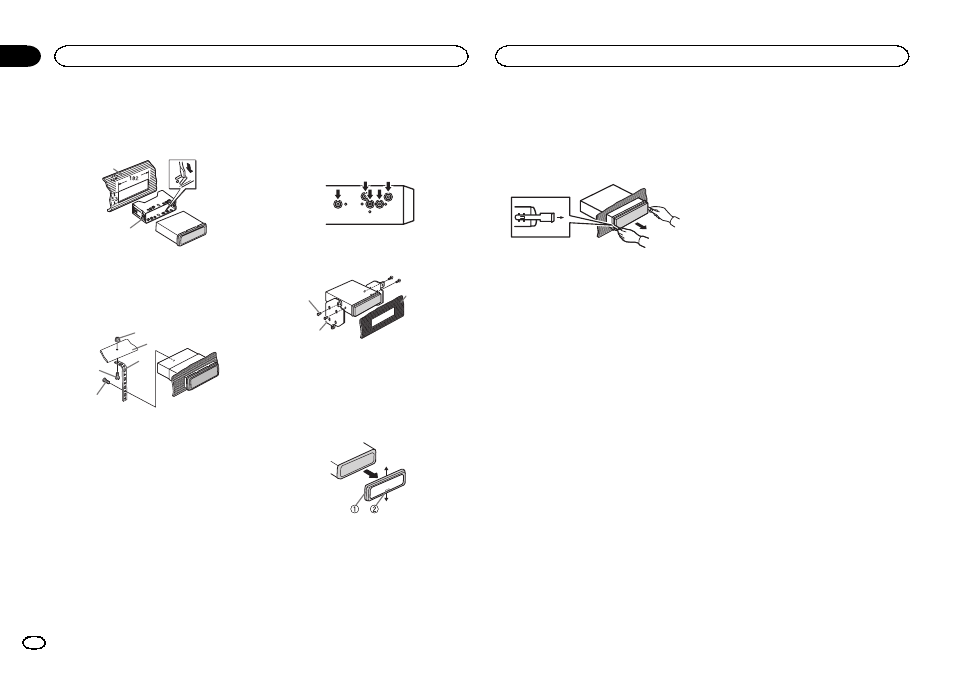

2 Befestigen Sie den Montagerahmen mit-
hilfe eines Schraubendrehers: Die Metall-
klammern sind in eine sichere Position (90°)
zu biegen.
1
2
1 Armaturenbrett
2 Montagerahmen
3 Installieren Sie das Gerät wie in der Ab-
bildung gezeigt.
1
2
3
4
5
1 Mutter
2 Brand- oder Metallstütze
3 Metallband
4 Schraube
5 Schraube (M4 × 8)
# Stellen Sie sicher, dass das Gerät fest angebracht
ist. Ein instabiler Einbau kann zum Aussetzen von
Tönen führen oder andere Fehlfunktionen verursa-
chen.
DIN-Rückmontage
1 Bestimmen Sie die geeignete Position,
damit die Löcher an der Klammer und den
Geräteseiten ordnungsgemäß ausgerichtet
sind.
2 Ziehen Sie auf jeder Seite zwei Schrau-
ben fest.
1
2
3
1 Blechschraube (5 mm × 8 mm)
2 Montageklammer
3 Armaturenbrett oder Konsole
Entfernen des Geräts
1 Entfernen Sie den Einpassungsring.
1 Einpassungsring
2 Aussparung
! Bei entriegelter Bedienfläche lässt sich der
Einpassungsring einfacher erreichen.
! Halten Sie beim Wiederanbringen des Ein-
passungsrings die Seite mit der Aussparung
nach unten.
2 Führen Sie die mitgelieferten Extrak-
tionsschlüssel an beiden Geräteseiten ein,
bis sie in der richtigen Position einrasten.
3 Ziehen Sie das Gerät aus dem Armaturen-
brett.
Abnehmen und Wiederanbringen
der Frontplatte
Sie können die Frontplatte zum Schutz vor Dieb-
stahl abnehmen.
Drücken Sie die Taste zum Entriegeln der Front-
platte und schieben Sie sie nach oben und auf
Sie zu.
Details finden Sie in der Bedienungsanleitung.
