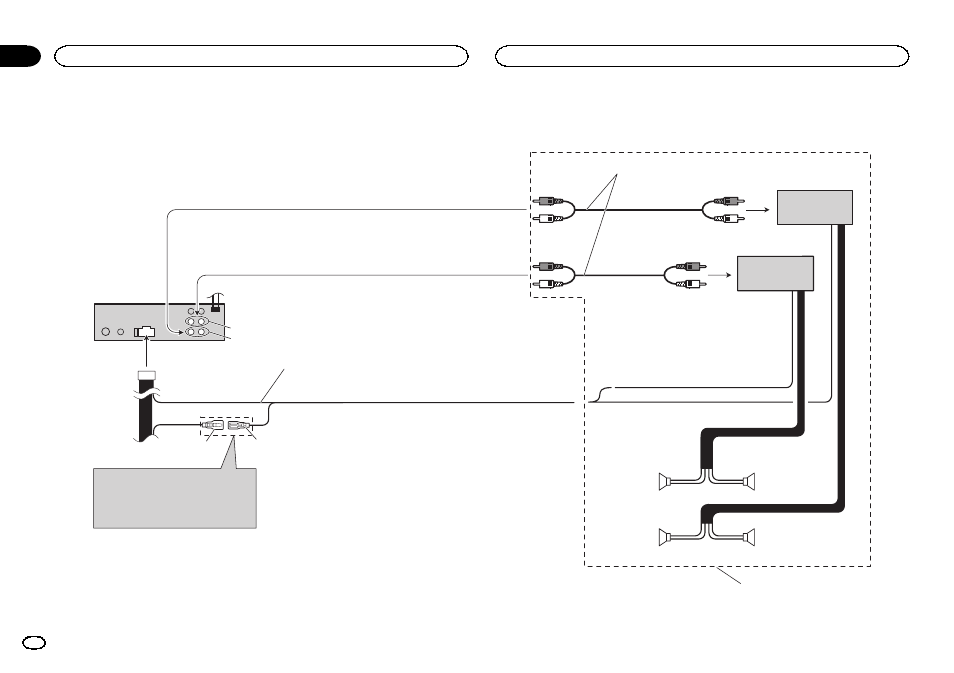

Bei Anschluss an einen separat erhältlichen Leistungsverstärker
Mit RCA-Kabeln verbinden
(getrennt erhältlich)
Bei Gebrauch des optionalen
Verstärkers diese Anschlüsse
vornehmen.
Leistungsverstär-
ker (getrennt
erhältlich)
System-Fernbedienung








Links Recht
Blau/weiß (6*)
An die Autoantennenrelais-Steuerungsklemme
anschließen (max. 300 mA, 12 V Gleichspannung).
Die Pin-Position des ISO-Anschlusses hängt vom
Fahrzeugtyp ab. 5* und 6* anschließen, wenn es
sich bei Pin 5 um einen Antennensteuerungstyp
handelt. Bei einem anderen Fahrzeugtyp 5* und
6* niemals anschließen.
Blau/weiß (5*)
Heck- oder Subwooferausgang
Frontausgang
Dieses Produkt
Hecklautsprecher
oder Subwoofer Hecklautsprecher
oder Subwoofer
Blau/weiß
An den Systemsteuerungs-Anschluss des
Leistungsverstärkers (max. 300 mA, 12 V
Gleichspannung) anschließen.
Leistungsverstär-
ker (getrennt
erhältlich)
Vorderer
Lautsprecher Vorderer
Lautsprecher
Anschlüsse
28
Abschnitt
Anschlüsse
