Belangrijk
! Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.
! Gebruik geen onderdelen van andere fabrikan-
ten; deze kunnen storingen veroorzaken.
! Neem contact op met uw dealer als er voor de
installatie gaten moeten worden geboord of
als er andere aanpassingen aan het voertuig
nodig zijn.
! Installeer dit toestel niet op een plaats waar:
— het de besturing van het voertuig kan be-
lemmeren.
— het de inzittenden kan verwonden bij een
noodstop.
! De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet op plaat-
sen waar het warm wordt, zoals nabij de uit-
laat van een kachel.
! Dit toestel werkt het beste als het wordt ge-
plaatst onder een hoek van minder dan 60°.
60°

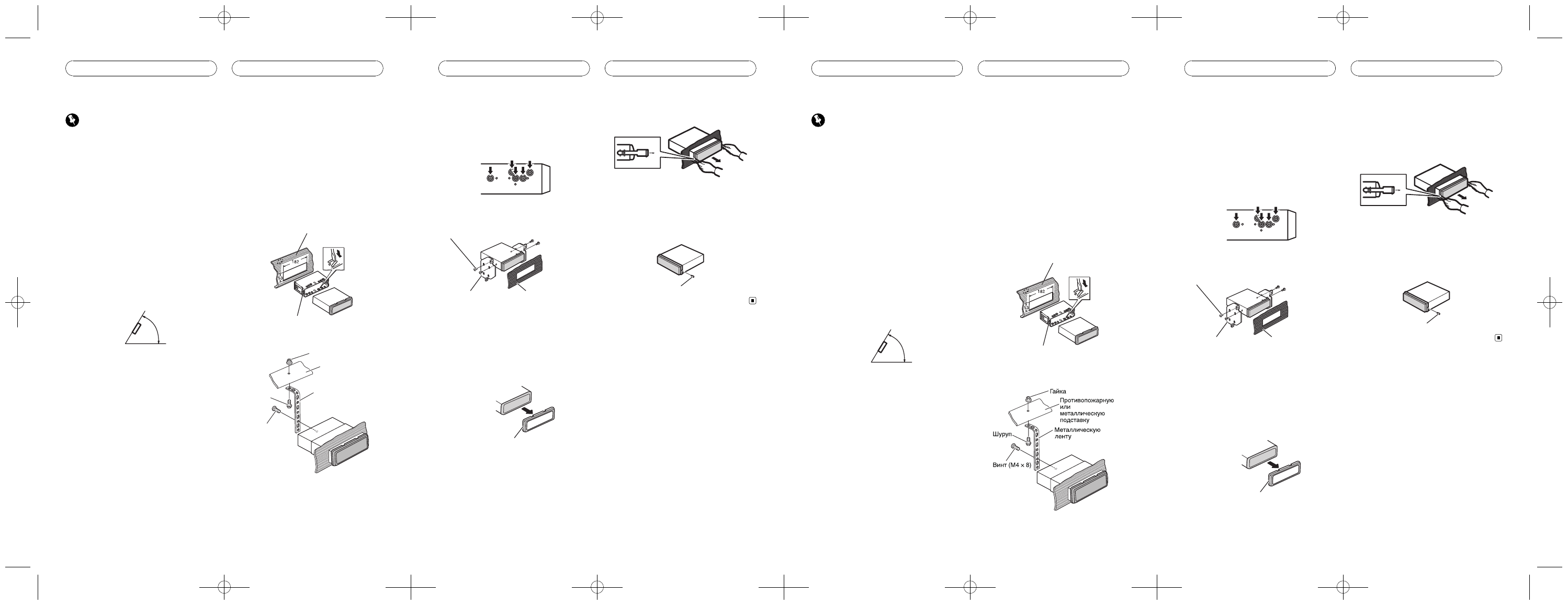

DIN-bevestiging voor/achter
Dit toestel kan zowel langs voren als achteren
worden geïnstalleerd. Vóór gebeurt dat via een
gewone DIN-montage van voren; achter maakt
u gebruik van een DIN-achtermontage en van
schroefdraad voorziene gaten aan de zijden
van het toestelchassis. Raadpleeg voor meer
informatie de volgende uitleg bij de installatie-
methoden.
! Gebruik voor installatie in de handel ver-
krijgbare onderdelen.
DIN-voormontage
1 Schuif de montagebehuizing in het
dashboard.
Gebruik voor installatie in een ondiepe ruimte
de meegeleverde montagebehuizing. Als er
voldoende ruimte is, gebruikt u de montagebe-
huizing die met het voertuig geleverd werd.
2 Zet de montagebehuizing vast door
met een schroevendraaier de metalen lip-
jes op hun plaats te buigen (90°).
Dashboard
Montagebehuizing
3 Installeer het toestel zoals aangegeven.
Schroef (M4 ˜8)
Schroef
Metalen strip
Moer
Brandschot of
metalen steun
# Controleer of het toestel stevig op zijn plaats
is gemonteerd. Het toestel functioneert wellicht
niet naar behoren als het niet goed is bevestigd.
Installatie
Nl
Page13-
DIN-achtermontage
1 Bepaal de juiste positie waar de gaten
in de klem en in de zijde van het toestel op
een lijn liggen.
2 Draai aan elke kant twee schroeven
vast.
Zelftappende schroef (5 mm × 8 mm)
Bevestigingsklem Dashboard of console
Het toestel verwijderen
1 Verwijder de sierlijst door deze aan de
boven- en onderkant naar buiten te trek-
ken. (Als u de sierlijst weer bevestigt,
houdt u de kant met de groef naar onder-
en.)
Sierlijst
! De sierlijst is gemakkelijker bereikbaar als u
het voorpaneel verwijdert.
2 Steek de meegeleverde uittreksleutels
in de beide kanten van het toestel totdat
ze op hun plaats klikken.
3 Trek het toestel uit het dashboard.
Het voorpaneel bevestigen
Als het niet de bedoeling is het voorpaneel te
kunnen losmaken, kan het met de meegele-
verde schroef vast worden bevestigd.
Schroef
Installatie
Nl
Page14-
Важно
! Перед окончательной установкой
проверьте все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию, по-
скольку это может стать причиной неис-
правностей.
! Уточните у дилера компании, требует ли
установка сверления отверстий или
внесения иных изменений в конструкцию
автомобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезап-
ной остановке автомобиля.
! Перегрев полупроводникового лазера при-
ведет к его выходу из строя. Разместите
все кабели в удалении от нагревающихся
деталей, таких как решетка обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 60°.
60°
Переднее/заднее
крепление стандарта DIN
Установка данного устройства возможна
как спереди (с помощью обычного перед-
него крепления стандарта DIN), так и сзади
(заднее крепление стандарта DIN с ис-
пользованием винтов в резьбовых от-
верстиях по бокам рамы устройства).
Подробности смотрите в прилагаемых ин-
струкциях.
! При установке используйте детали,
имеющиеся в продаже.
Переднее крепление
стандарта DIN
1 Вставьте монтажную обойму в
переднюю панель.
При установке в недостаточно глубоком
гнезде используйте монтажную обойму,
входящую в комплект поставки устройства.
При наличии достаточного пространства за
устройством применяется монтажная обо-
йма, поставляемая вместе с автомобилем.
2 Закрепите обойму, подогнув с по-
мощью отвертки металлические язычки
(90°).
Приборная панель
Монтажная обойма
3 Установите устройство, как показано
на рисунке.
Установка
Ru
Page15-
# Убедитесь, что устройство надежно за-
креплено в гнезде. Неустойчивость устрой-
ства может привести к его выпадению и
неполадкам в работе.
Заднее крепление стандарта DIN
1 Совместите отверстия на крон-
штейне и боковыхпанеляхустройства.
2 Затяните по два винта с каждой сто-
роны.
Самонарезающий винт (5 мм × 8 мм)
Монтажная рамка Приборная панель или
консоль
Демонтаж устройства
1 Выдвиньте верхнюю и нижнюю
часть декоративной рамки наружу,
чтобы снять ее. (При установке рамки
ее сторона с канавкой должна быть на-
правлена вниз.)
Декоративная рамка
! Снятие передней панели облегчает до-
ступ к декоративной рамке.
2 Вставьте прилагаемые экстракторы
с обеихсторон устройства до щелчка.
3 Вытяните устройство из приборной
панели автомобиля.
Закрепление передней панели
Если Вы не собираетесь снимать перед-
нюю панель, ее можно закрепить винтом,
входящим в комплект поставки.
Винт
Установка
Ru
