PASO 3 Conexión al receptor AV
Conecte la unidad que acaba de configurar al receptor AV.
1
Apague el receptor AV.
Receptor AV
Apagado
2

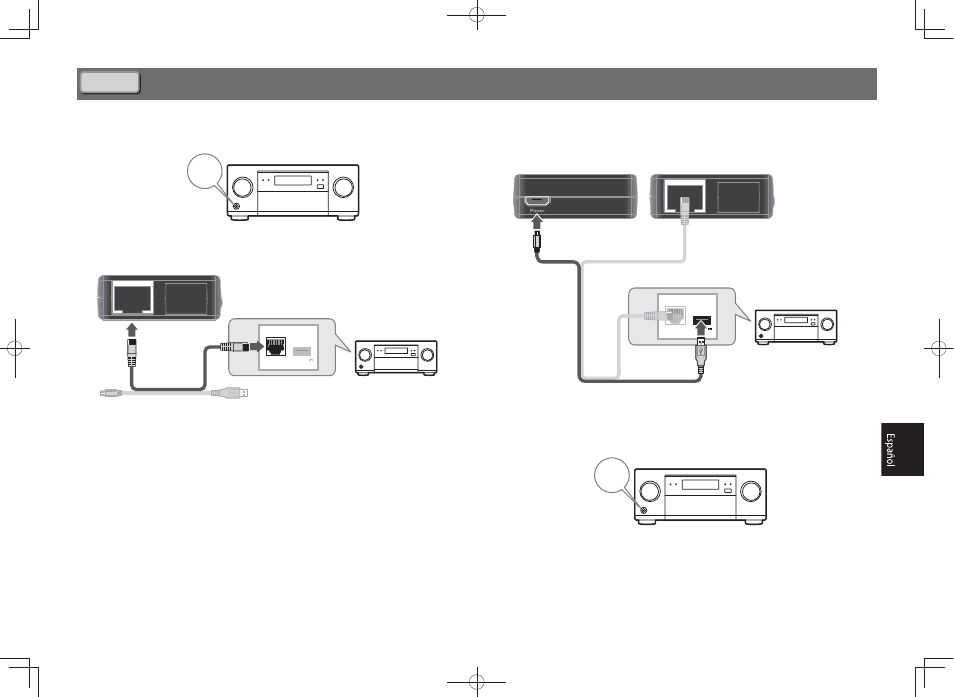

Utilizando el extremo del cable LAN del cable que se entrega, conecte el
puerto LAN de la unidad y el puerto LAN del panel posterior del receptor AV.
DC OUTPUT
for WIRELESS LAN
LAN (10/100)
(OUTPUT 5 V
0.6 A MAX)
Receptor AV
El puerto LAN es algo mayor que la
entrada hembra modular de la línea
telefónica.
* En algunos dispositivos, aparece
indicado como “LAN” en el dispositivo.
3
Utilizando el extremo del cable de alimentación USB del cable que se
entrega, conecte el puerto de alimentación de la unidad y el puerto USB
del panel posterior del receptor AV.
DC OUTPUT
for WIRELESS LAN
LAN (10/100)
(OUTPUT 5 V
0.6 A MAX)
Parte frontal Parte posterior
El puerto USB es un puerto vertical u horizontal como
el de la imagen.
* En algunos dispositivos, aparece indicado como
“DC OUTPUT for WIRELESS LAN”.
Receptor AV
4
Encienda el receptor AV.
Receptor AV
Encendido
