13

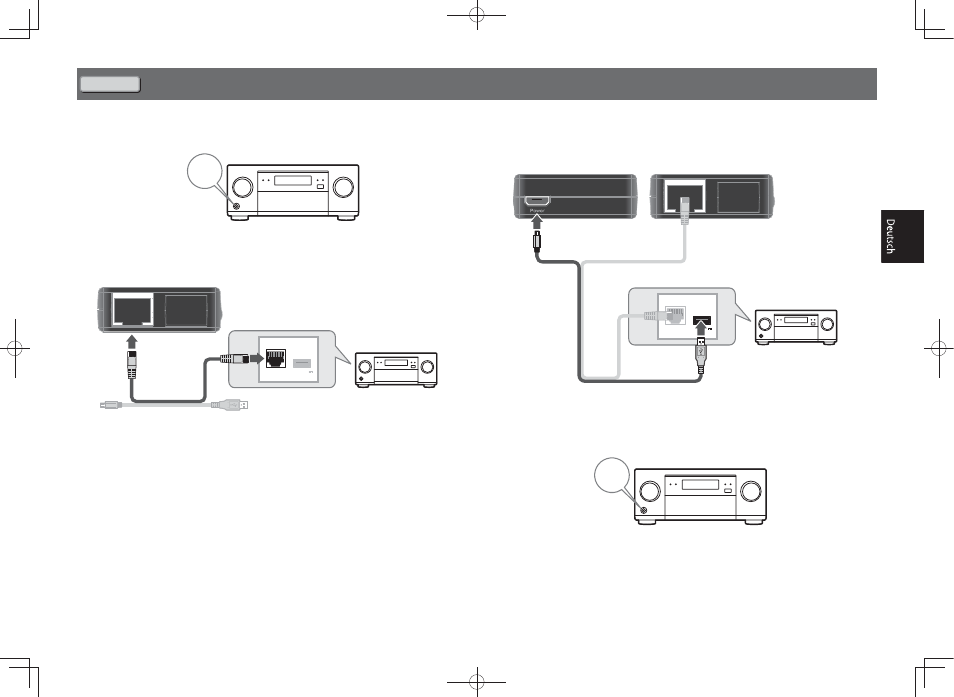

SCHRITT 3 Verbindung mit dem AV-Receiver
Verbinden Sie das Gerät mit vollständig abgeschlossenen Einstellungen mit dem AV-Receiver.
1
Schalten Sie den AV-Receiver aus.
AV-Receiver
AUS
2
Verwenden Sie die LAN-Seite des mitgelieferten Kabels und
verbinden Sie damit die LAN-Buchse dieses Geräts mit der LAN-
Buchse an der Rückseite des AV-Receivers.
DC OUTPUT
for WIRELESS LAN
LAN (10/100)
(OUTPUT 5 V
0.6 A MAX)
AV-Receiver
Die LAN-Buchse ist eine Nummer
größer als der Westernstecker der
Telefonleitung.
* Auf manchen Geräten ist die
Bezeichnung “LAN” angebracht.
3
Verwenden Sie die USB-Seite des mitgelieferten Versorgungskabels und
verbinden Sie damit die Strombuchse dieses Geräts mit der USB-Buchse
an der Rückseite des AV-Receivers.
DC OUTPUT
for WIRELESS LAN
LAN (10/100)
(OUTPUT 5 V
0.6 A MAX)
Vorderseite Rückseite
Die USB-Buchse ist wie oben abgebildet vertikal
ausgerichtet.
* Auf manchen Geräten ist die Bezeichnung
“DC OUTPUT for WIRELESS LAN” angebracht.
AV-Receiver
4
Schalten Sie den AV-Receiver ein.
AV-Receiver
EIN
