Collegamento ai vostri apparecchi 03
11
It
Italiano

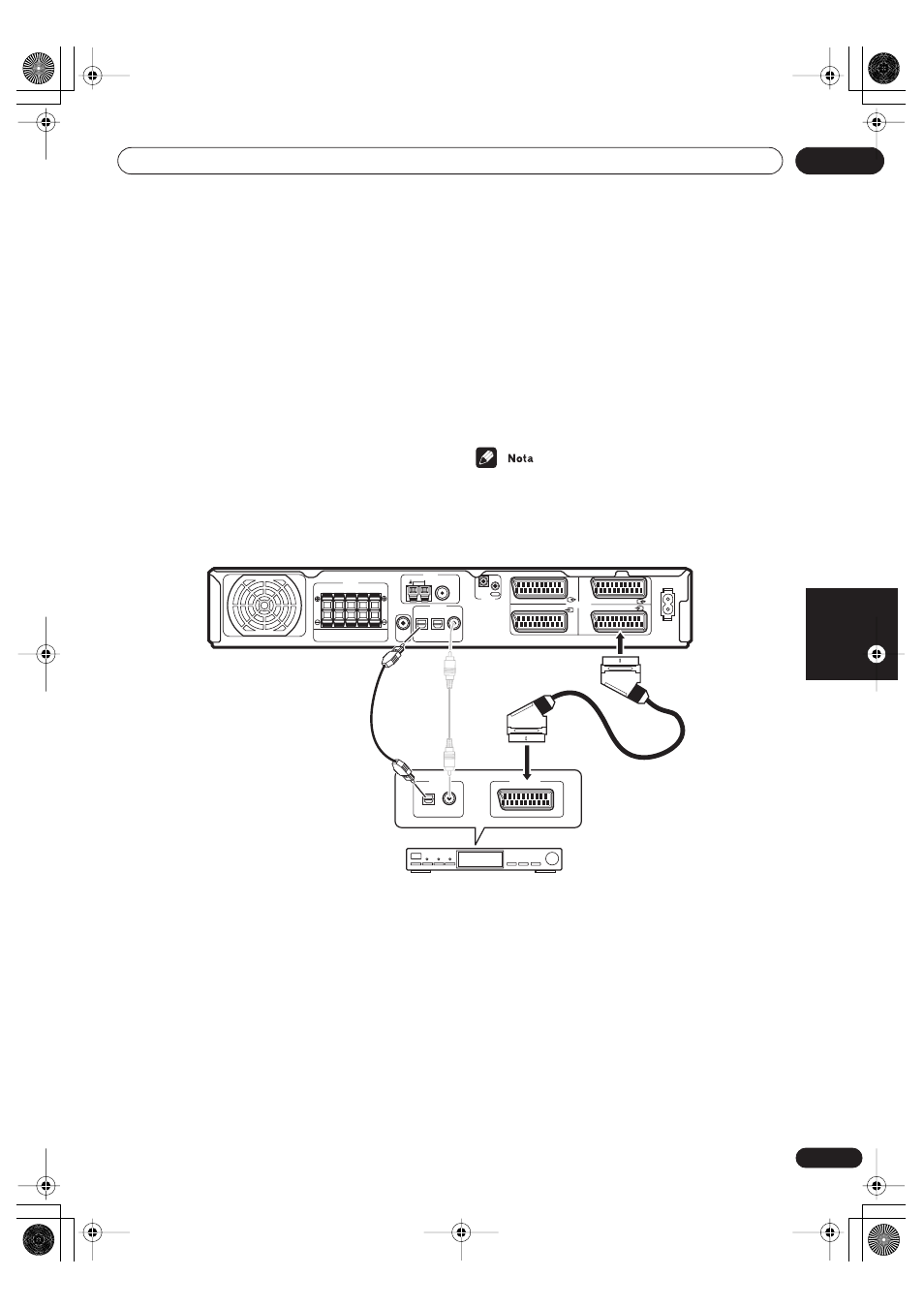

Collegamento a un ricevitore satellitare/via cavo o altra scatola di sovra
programmazione
Ricevitori satellitari e via cavo e sintetizzatori TV digitale
terrestre sono esempi delle cosiddette ‘scatole di sovra-
programmazione’.
1 Usate un cavo SCART per collegare la spina
jack STB IN AV al connettore AV sul componente
della scatola di sovra-programmazione.
Questo permette il passaggio di segnali video e audio
stereo analogici dalla scatola di sovra-programmazione
a questo ricevitore.
2 Usate un cavo ottico audio digitale per
collegare la spina jack STB(DVD) OPT1 a un uscita
audio digitale ottica sul componente della scatola
di sovra-programmazione.
Questo collegamento permette l’effeto audio stereo e
multicanali digitale.
Se il componente della scatola di sovra-programmazione
non è fornito di un’uscita jack audio digitale ottica
,potete usare la connessione coassiale alla spina jack
DVD(STB) COAX. Tuttavia, poiché il default di questo
ingresso è assegnato all’ingresso
DVD, dovrete
riassegnarlo all’ingresso STB prima di usarlo. Dopo aver
effettuato tutte le altre connessioni, consultate le
istruzioni a pag. 32: Setup d’ingresso coassiale.
• Se il vostro ricevitore satellitare e via cavo non ha
un’uscita audio digitale, tralasciate il punto 2 qui
sopra.
COAX
CONTROL
AV CONNECTOR
AC IN
DVD IN STB IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75 Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
CENTER L R L R FRONT SURROUND
SPEAKERS
DIGITAL OUT AV CONNECTOR OUT
VSX-C301
STB
