Chapter 1
Guida alla messa in funzione rapida
Introduzione
La Guida di messa in funzione rapida mostra come
collegare gli altoparlanti, la TV, il lettore DVD a questo
ricevitore e inoltre vi spiega come accendere e ad
ascoltare un disco DVD.
Setup facile
Questa sezione vi mostra come collegare i vostri
altoparlanti, i subwoofer, il lettore DVD e la TV a questo
ricevitore in modo da poter incominciare immediatamente
a godere del sound cinematografico a casa.
Prima di iniziare, assicuratevi di aver spento e disinserito
tutto quello che sta per collegare.
Collegamento altoparlanti
Questo ricevitore ha terminali per altoparlanti anteriori a
sinistra e a destra (
L e R nel diagramma), per quello
centrale ( C) e per due altoparlanti Surround (RS e LS). La
configurazione minima degli altoparlanti prevede
semplicemente gli altoparlanti anteriori a destra e a
sinistra, ma raccomandiamo di collegare, se possibile,
tutti e cinque gli altoparlanti. Gli altoparlanti Surround
devono sempre essere connessi in coppia; non cercate
di collegarne solo uno. Tutti gli altoparlanti che utilizzate
dovrebbero avere un’impedenza nominale compresa tra
6 e 16
Ω.

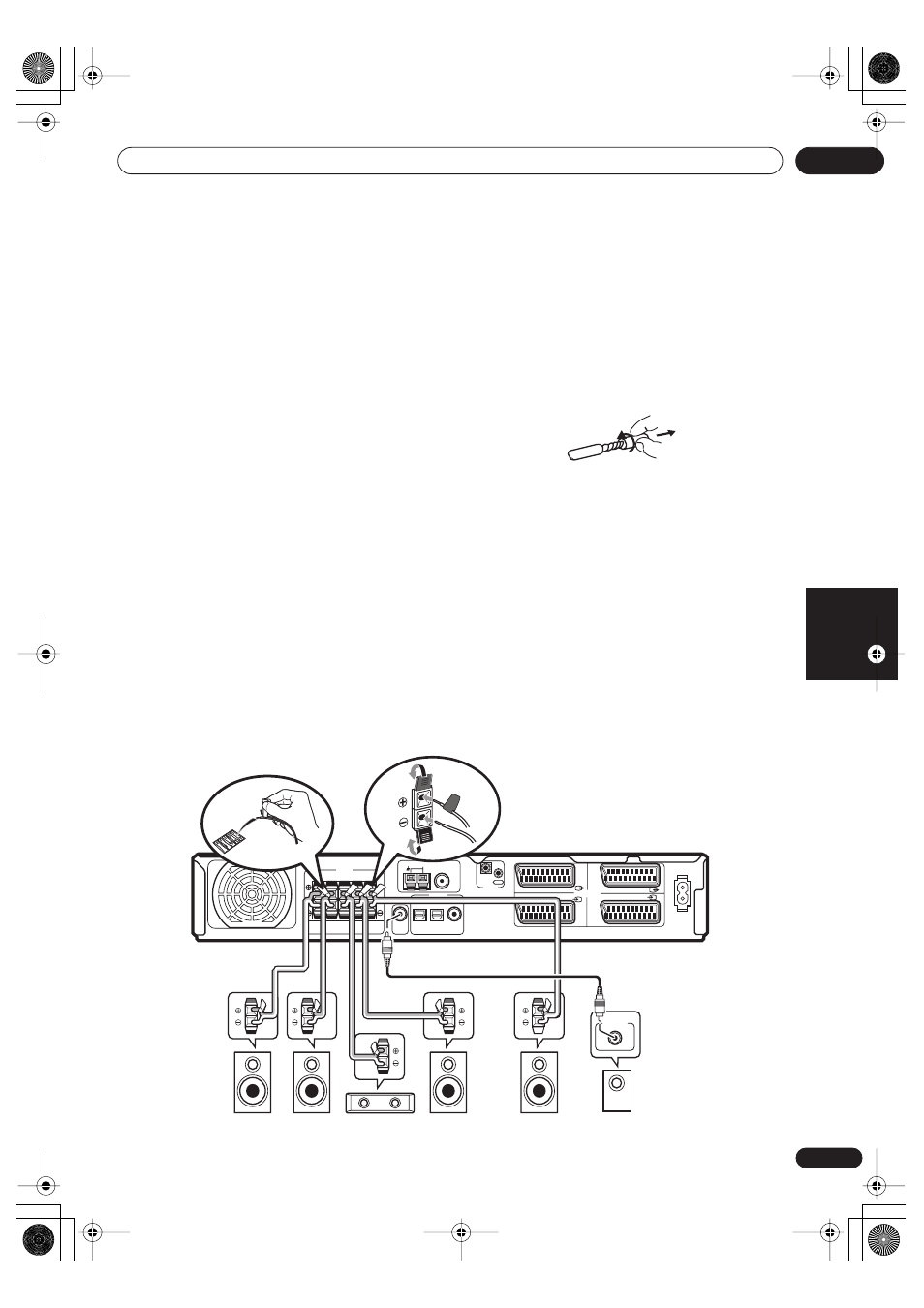

1 Collegate gli altoparlanti al ricevitore come nel
diagramma qui sotto.
Preparate il cavo dell’altoparlante, eliminando circa 1
cm della guaina di plastica di ciascun filo.
Collegate gli altoparlanti anteriori ai terminali FRONT L/R,
l’altoparlante centrale al terminale CENTER e gli altoparlanti
per il suono Surround ai terminali SURROUND L/R.
Abbassate la linguetta per aprire il terminale, inserite il
filo esposto, quindi rilasciate la linguetta per serrarlo.
Per ottenere il sound corretto è importante che i
terminali positivi e negativi del ricevitore e di ciascun
altoparlante siano abbinati. Per aiutarvi, attaccate le
etichette autoadesive colorate fornite a metà del cavo di
ciascun altoparlante.
2 Collegate il subwoofer attivo alla presa
SUBWOOFER OUT, come si vede nel diagramma qui
sotto.
Usate un cavo audio standard con spine RCA/
grammofono.
COAX
CONTROL
AV CONNECTOR
AC IN
DVD IN STB IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75 Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
CENTER L R L R
FRONT SURROUND
SPEAKERS
LINE LEVEL
VSX-C301
R (anteriore
destro)
L (anteriore
sinistro)
C (centrale) RS
(surround destro)
LS
(surround sinistro)
SW
(subwoofer)
