Comment raccorder votre équipement
03
13
Fr
Français
Comment raccorder l’équipement aux sorties du panneau avant
Les prises jacks
FRONT INPUT comprennent une prise
vidéo standard composite (
VIDEO), des sorties audio
analogiques stéréo (
AUDIO L/R) et une entrée audio
numérique optique (
DIGITAL). Vous pouvez utiliser ces
connexions pour toute sorte de composants audio/vidéo
mais elles sont particulièrement indiquées pour des
équipements portables comme les caméscopes, jeux vidéo
et équipements portables audio/vidéo.
• Soulevez la capsule avec précaution pour accéder aux
prises du panneau avant.

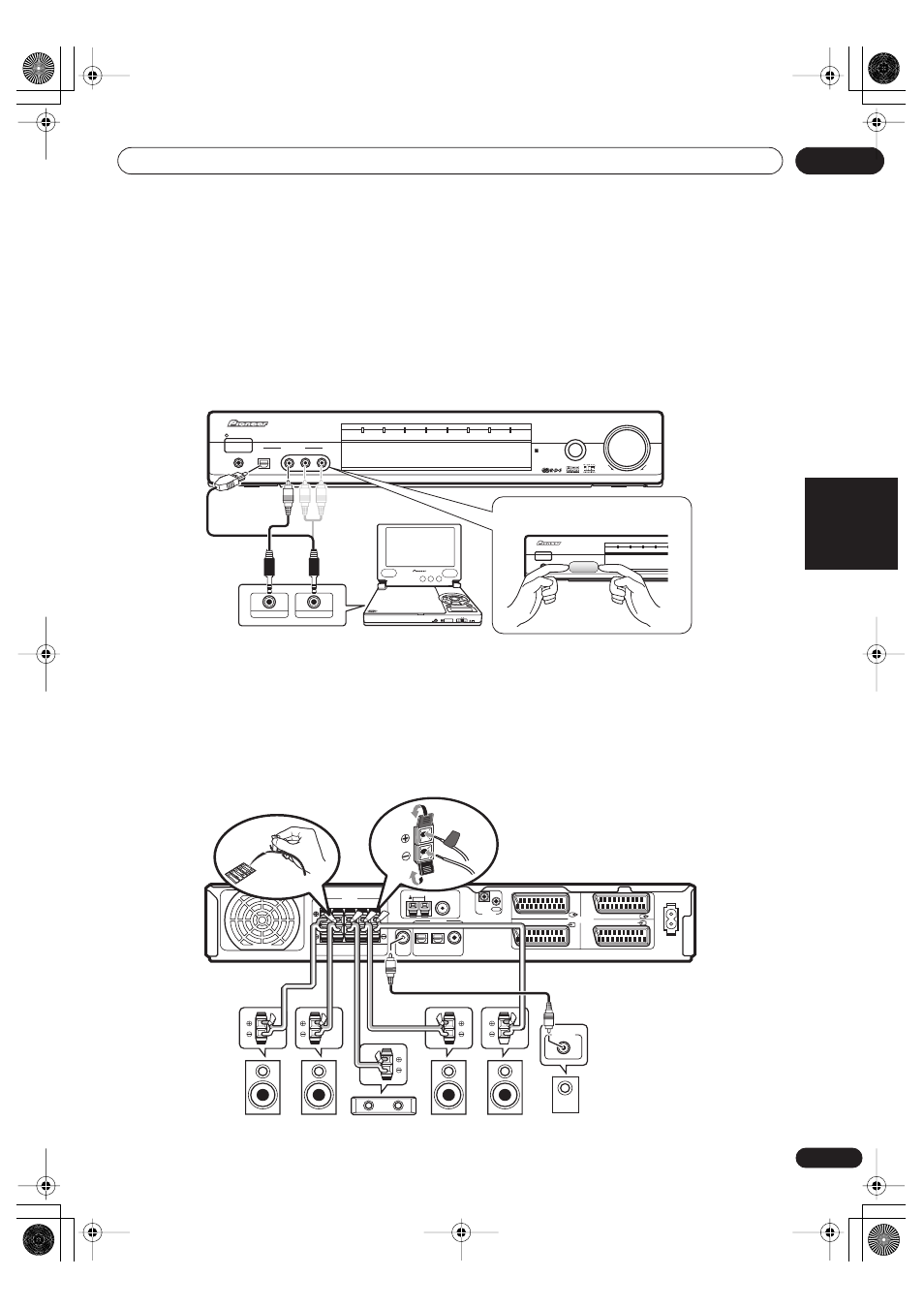

• L’illustration ci-dessous montre des exemples de
connexions à un lecteur DVD portable.
Comment installer votre système d’enceintes
Pour exploiter pleinement les capacités de ce combiné en
matière de son surround raccordez les enceintes avant,
centrales et surround ainsi qu’un caisson de basses. Ceci
est une configuration idéale, mais il est possible
d’effectuer d’autres configurations avec juste quelques
enceintes, sans caisson de basses ni enceinte centrale, ou
même sans aucune enceinte surround. En définitive
seules les enceintes avant gauche et droite sont
nécessaires. Notez bien que les enceintes surround
doivent toujours être connectées en paire; ne connectez
pas une enceinte surround seulement. Toutes les
enceintes que vous utilisez devraient avoir une impédance
nominale située entre 6 et 16
Ω.
DIGITAL OUT (OPTICAL)
PHONES
HOLD
ON/OFF
COLOR
BRIGHT
MONITOR
VIDEO IN/OUT
AUDIO IN/OUT
Lecteur DVD portable, etc.
AUDIO/VIDEO MULTI-CHANNEL RECEIVER
VSX-C301
SOUND MODE
INPUT SELECTOR
MASTER
VOLUME
PHONES
ADVANCED
STEREO
AV DIRECT
FRONT INPUT
STANDBY/ON
DIGITAL IN
PHONES
VIDEO
AUDIO
R
L
DTS
2PRO LOGICII
2DIGITAL
DOWN
UP
R
VSX-C301
Placez vos doigts de chaque côté de la
capsule de protection et tirez avec douceur
pour la retirer.
COAX
CONTROL
AV CONNECTOR
AC IN
DVD IN
STB IN
VIDEO IN/OUT
DVR/TV IN/OUT
FM UNBAL 75
Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
CENTER
L
R
L
R
FRONT
SURROUND
SPEAKERS
LINE LEVEL
VSX-C301
R (Avant
droite)
L (Avant
gauche)
C (Centrale)
RS (Droite
Surround)
LS (Gauche
Surround)
SW (Caisson
de basses)
