Collegamento ai vostri apparecchi 03
8
It
Capitolo 3
Collegamento ai vostri apparecchi

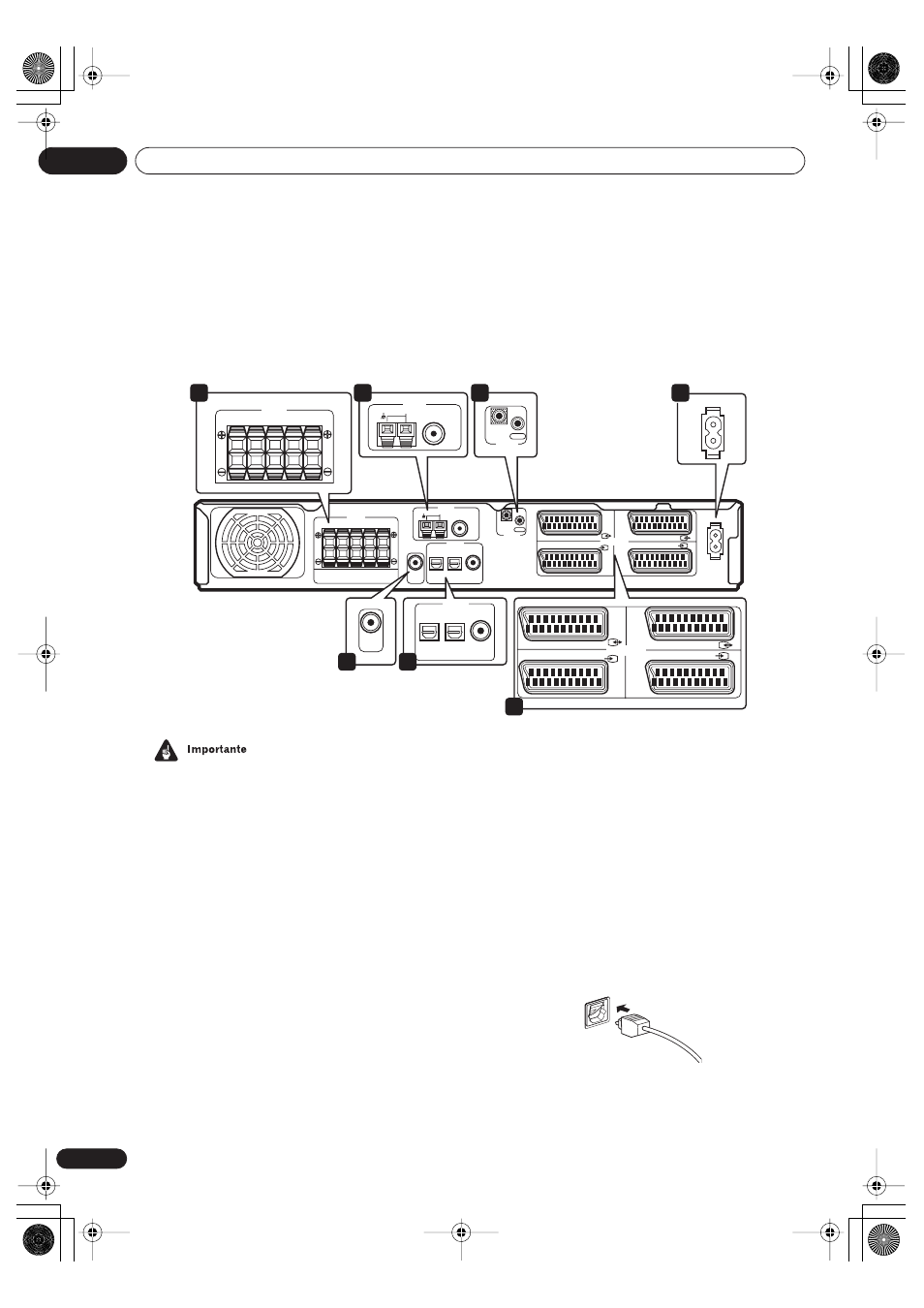

Pannello posteriore
• Prima di predisporre o cambiare le connessioni,
spegnete l’apparecchio e disconnettete il cavo dalla
presa di corrente.
1 Terminali SPEAKERS (pag. 13)
I terminali degli altoparlanti FRONT L/R, CENTER e
SURROUND L/R.
2 Connessioni dell’antenna
AM LOOP (pag. 15)
Connettete l’antenna AM loop in dotazione o ad
un’uscita di antenna se la ricezione non fosse buona.
Terminale antenna FM UNBAL da 75 Ω (pag. 15)
Connettete i cavi FM in dotazione o un’antenna
esterna, se la ricezione non fosse buona.
3 Presa jack CONTROL IN / CONTROL OUT (pag. 16)
Utilizzatele per collegare i componenti Pioneer tra loro o
affinché sia possibile controllare tutti i componenti della
catena da un solo telecomando.
4 AC IN (pag. 16)
Connettete il cavo di corrente AC in dotazione.
5 Presa jack SUBWOOFER OUT (pag. 13)
Collegate ad un subwoofer (attivo), collegato alla corrente.
6 Collegamenti digitali
Le tre prese digitali audio sono tutte ingressi. Connettete
a tali uscite digitali altre correnti digitali, come ricevitori
DVD e CD, ricevitori satellitari, ecc.
Presa jack STB(DVD) OPT1 (pag. 11)
Presa digitale ottica per gli ingressi
STB (sebbene sia
possibile collegarli all’ingresso DVD).
Presa jack DVR/TV OPT2 (pag. 12)
Presa digitale ottica per l’ingresso
DVR/TV.
• Collegando i cavi ottici, fate attenzione a non
danneggiare l’otturatore di protezione della presa
ottica inserendo la presa.
• Quando riponete un cavo ottico non arrotolatelo
stretto perché potrebbe danneggiarsi nelle curvature
troppo strette.
COAX
CONTROL
AV CONNECTOR
AC IN
DVD IN STB IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75 Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB (DVD)
OPT1 DVR/TV
OPT2
DVD (STB)
DIGITAL IN
CENTER L R L R
FRONT SURROUND
SPEAKERS
AC IN
FM UNBAL 75 Ω
AM LOOP
ANTENNA
COAX
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
SUB
WOOFER
OUT
CONTROL
IN
OUT
CENTER L R L R
FRONT SURROUND
SPEAKERS
AV CONNECTOR
DVD IN STB IN
VIDEO IN/OUT DVR/TV IN/OUT
1 2
5 6
7
3 4
VSX-C301
