Anschlüsse 02
13
Ge
Deutsch
• SCART-Kabel sind mit verschiedenen
Konfigurationen erhältlich.
Vergewissern Sie sich, dass Ihr Kabel
sowohl mit diesem Player als auch mit
Ihrem Fernsehgerät/Monitor
funktioniert. Sie finden die Pol-
Zuweisungen auf
Seite 74.

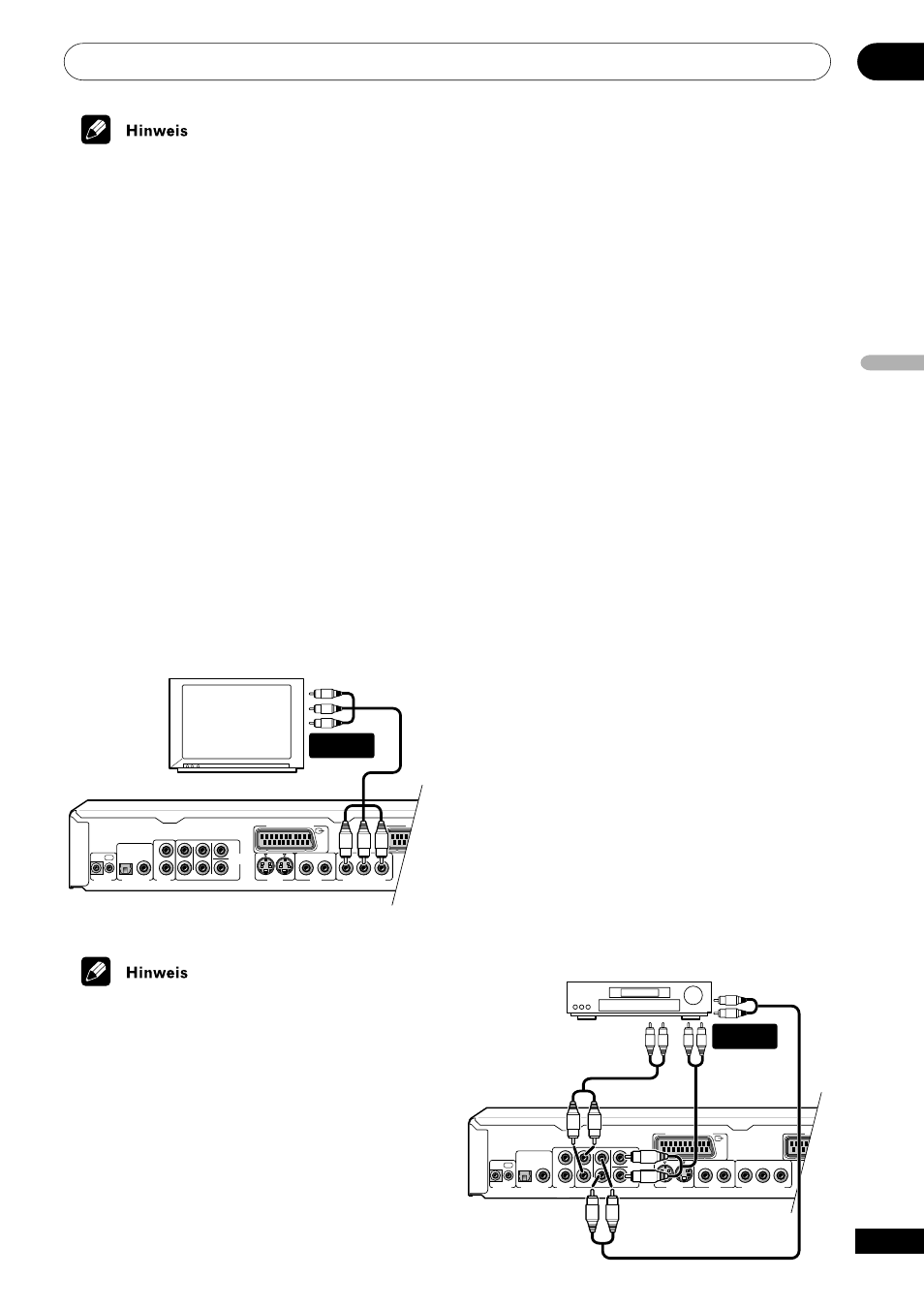

Anschluss über einen
Komponenten-Videoausgang
Sie können statt der normalen Video-Aus-
Buchse auch den Komponenten-
Videoausgang verwenden, um diesen Player
an Ihr Fernsehgerät (oder an andere Geräte)
anzuschließen.
1 Benutzen Sie ein Komponenten-
Videokabel (nicht mitgeliefert), um die
COMPONENT VIDEO OUT Buchsen an
einen Komponenten-Videoeingang an
Ihrem Fernsehgerät, Monitor oder AV-
Empfänger anzuschließen.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER SURROUND FRONT S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P B P R Y 1 1 2 2
AV CONNECTOR 1 (RGB)-TV AV
Fernseher
COMPONENT
VIDEO IN
• Wenn der AV-Anschluss so eingestellt
wird, dass er RGB Video ausgibt, wird
die Komponenten-Videoausgang
abgeschaltet. Wenn Sie den
Komponenten Videoausgang benutzen
möchten, stellen Sie den AV-Anschluss
auf Video oder S-Video ein.
Anschluss für einen Mehrkanal-
Surround-Klang
Sie können diesen Player an Ihren AV-
Empfänger anschließen, indem Sie die
analogen Mehrkanal-Ausgänge oder einen
der digitalen Ausgänge verwenden.
Aus Kompatibilitätsgründen mit allen Disks
sollten Sie zusätzlich zu diesen
Verbindungen die analogen 2-Kanal-
Ausgänge anschließen.
Sie können auch einen Videoausgang an
Ihren AV-Empfänger anschließen. Sie können
jeden, an diesem Player verfügbaren
Videoausgang benutzen (die Bilder zeigen
eine Standardverbindung (gemischt)).
Anschluss über die analogen
Mehrkanal-Ausgänge
Wenn Ihr AV-Empfänger über analoge 5.1-
Kanal-Eingänge verfügt, empfehlen wir
Ihnen, diesen Player an den Empfänger über
die analogen Mehrkanal-Ausgänge
anzuschließen. Dies wird sicherstellen, dass
Sie alle möglichen Disks abspielen können,
einschließlich Dolby Digital und DTS DVD-
Video Disks, Disks mit hoher Sampling-Rate
und auch mehrkanalige DVD-Audio- und
auch SACD-Disks.
1 Schließen Sie die MULTICHANNEL
AUDIO Ausgänge an diesem Player an die
mehrkanaligen Audioeingänge an Ihrem
AV-Empfänger an.
Es ist sehr praktisch, die drei Stereo-Audio-
Kabel zu benutzen: eines für den
FRONT-
Kanal, eines für den SURROUND-Kanal und
eines für die CENTER- und SUBWOOFER-
Kanäle.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER SURROUND FRONT S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P B P R Y 1 1 2 2
AV CONNECTOR 1 (RGB)-TV AV
AV-Empfänger MULTI-
CH. INPUTS
