02
15
Es
Conexión a su televisor y componentes de reproducción

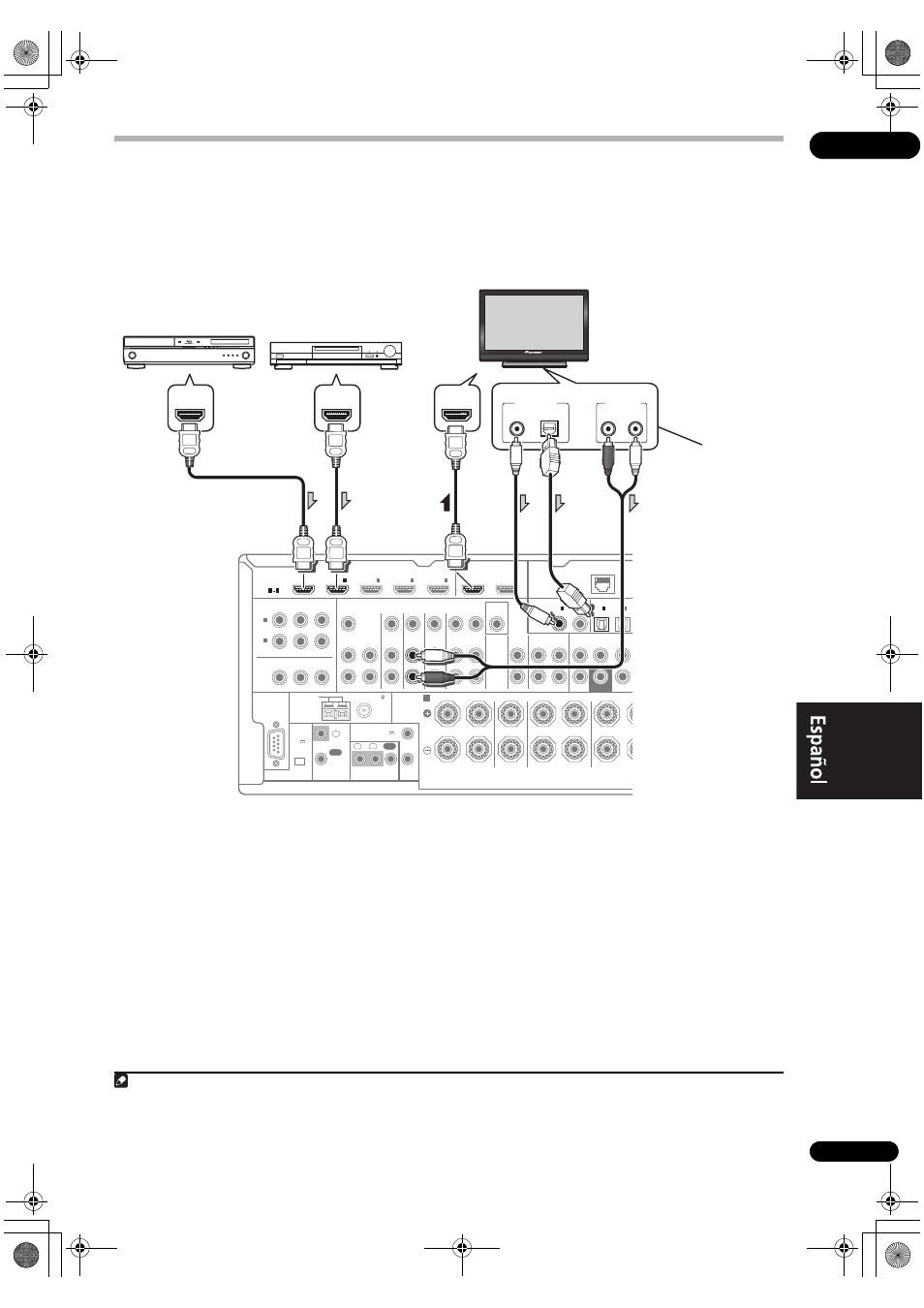

Conexión mediante HDMI
Si dispone de un componente (reproductor de discos Blu-ray (BD), etc.) equipado con HDMI o DVI (con HDCP), puede
conectarlo a este receptor con un cable HDMI disponible en el mercado.
Si el televisor y los componentes de reproducción son compatibles con la función Control con HDMI, se podrán usar
las convenientes funciones Control con HDMI (consulte Función de Control con HDMI en el Manual de instrucciones
suministrado con el CD-ROM).
• Cuando se conecta a un monitor compatible con
HDMI/DVI usando el terminal HDMI OUT 2, cambie
el ajuste de salida de HDMI a HDMI OUT 2 o HDMI
OUT ALL. Consulte Cambio de la salida HDMI en el
Manual de instrucciones suministrado con el CD-
ROM.
• Para los componentes de entrada se pueden hacer
otras conexiones que no sean las de HDMI (consulte
Conexión de su reproductor DVD sin salida de HDMI
en la página 16).
• Si quiere escuchar el sonido del televisor a través del
receptor, conecte el receptor y el televisor con cables
de audio.
1
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COAXIAL ASSIGNABLE COMPONENT VIDEO ASSIGNABLE OPTICAL ASSIGN
MONITOR
OUT
IN
Y
P R Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
IN
CD
VIDEO
MONITOR
AUDIO
IN OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT IN
P B
P R P B
1
IN BD
IN 1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
A R L R L R SURROUND BA SURROUND CENTER FRONT
1 4
(DVD)
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
FRONT CENTER SURROUND
IN 2
(CD)
IN 2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN IN
OUT
OUT 1 2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4 LAN (10/100)
(OUTPUT
5 V
150 mA
MAX)
DIGITAL OUT
COAXIAL OPTICAL ANALOG R L
AUDIO OUT
HDMI IN HDMI OUT HDMI OUT
Otro componente
equipado con HDMI/DVI Reproductor de discos Blu-ray
compatible con HDMI/DVI
Monitor compatible
con HDMI/DVI
Seleccione una
Esta conexión se
necesita para poder
escuchar el sonido del
televisor a través del
receptor. 1
Nota
1 Cuando el televisor y el receptor estén conectados mediante conexiones HDMI, si el televisor es compatible con la función HDMI Audio Return
Channel, el sonido del televisor se introducirá en el receptor por el terminal HDMI, así que no será necesario conectar un cable de audio. En
este caso, ponga
TV Audio de HDMI Setup en via HDMI (consulte Configuración HDMI en el Manual de instrucciones suministrado con el
CD-ROM).
