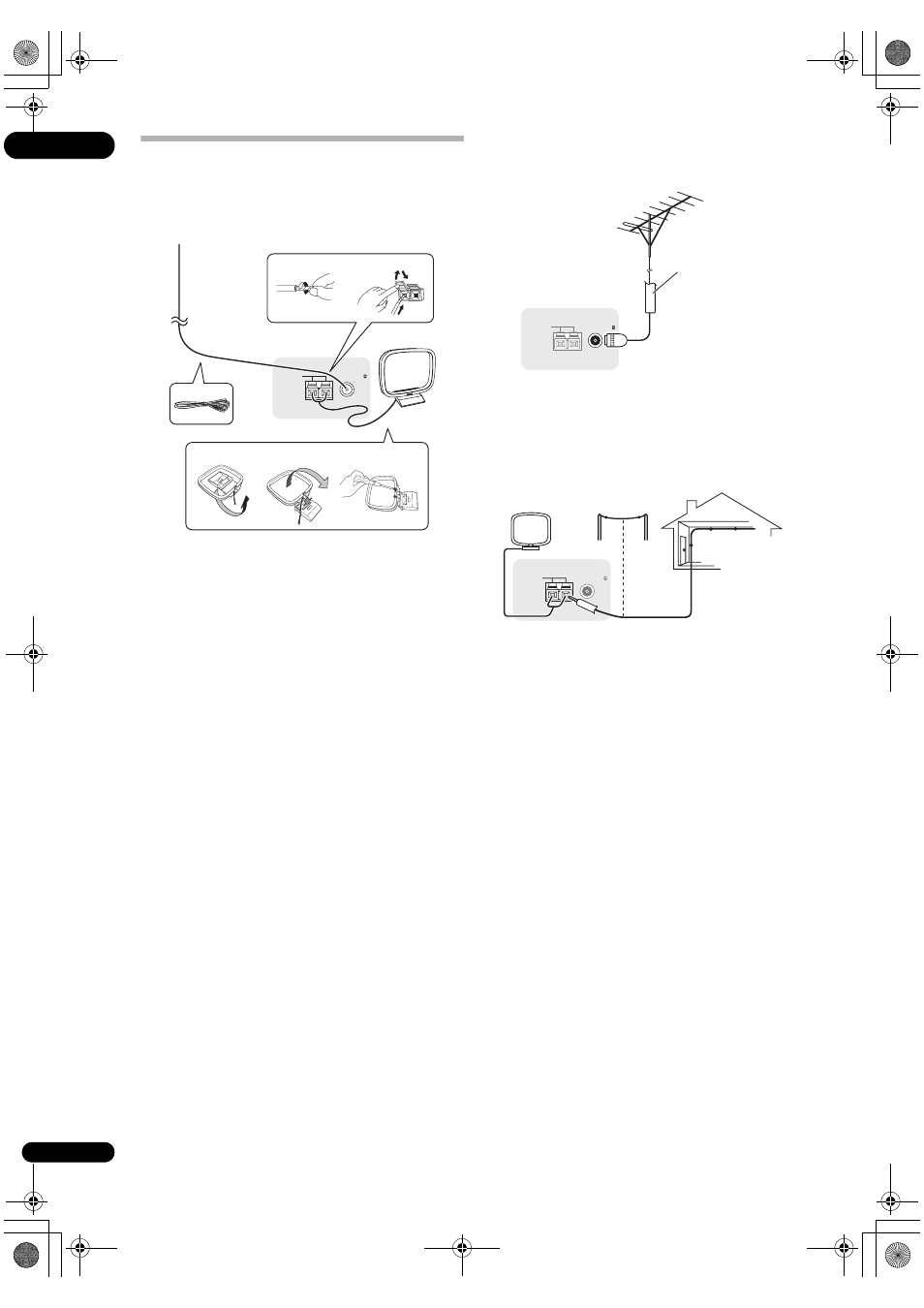

Collegamento di antenne AM/FM
Collegare l’antenna a telaio AM e quella FM nel modo
visto di seguito. Per migliorare la ricezione e la qualità del
suono, fare uso di antenne esterne (vedere
Collegamento
di antenne esterne di seguito).
1 Togliere le schermature di protezione da entrambi i
fili dell’antenna AM.
2 Premere le linguette facendole aprire, quindi
inserire un filo a fondo in ciascun terminale, lasciando
infine andare le linguette bloccando i fili dell’antenna
AM.
3 Fissare l’antenna a telaio AM al supporto apposito
in dotazione.
Per fissare il supporto all’antenna, piegare nella
direzione indicata dalla freccia (
fig. a), quindi fissare il
telaio al supporto ( fig. b).
• Se si intende installare l’antenna AM su di un muro o
altra superficie, fermare il supporto con le viti ( fig. c)
prima di fissare il telaio al supporto. Controllare che
la ricezione sia chiara.
4 Collocare l’antenna AM su una superficie piana e
orientarla nella direzione che fornisce la ricezione
migliore.
5 Collegare l’antenna a filo FM alla presa FM.
Per ottenere risultati ottimali, estendere completamente
l’antenna FM e fissarla al muro o all’intelaiatura di una
porta. Non lasciare il filo penzolante né avvolto.
Collegamento di antenne esterne
Per migliorare la qualità della ricezione FM, collegare
un’antenna FM esterna a
FM UNBAL 75
Ω.
Per migliorare la ricezione AM, collegare un filo con
rivestimento vinilico lungo da 5 m a 6 m, ai terminali
AM
LOOP senza scollegare l’antenna AM a telaio in
dotazione.
Per ottenere la migliore ricezione possibile, appendere
l’antenna orizzontalmente all’esterno.
ANTENNA
FM UNBAL 75 AM LOOP
3
1
4
5
fig. a fig. b fig. c
2
ANTENNA
FM UNBAL 75 AM LOOP
Cavo coassile 75
Ω
ANTENNA
FM UNBAL 75 AM LOOP
Antenna esterna
Antenna per interni
(filo rivestito di
vinile)
da 5 m a 6 m
