02
19
It

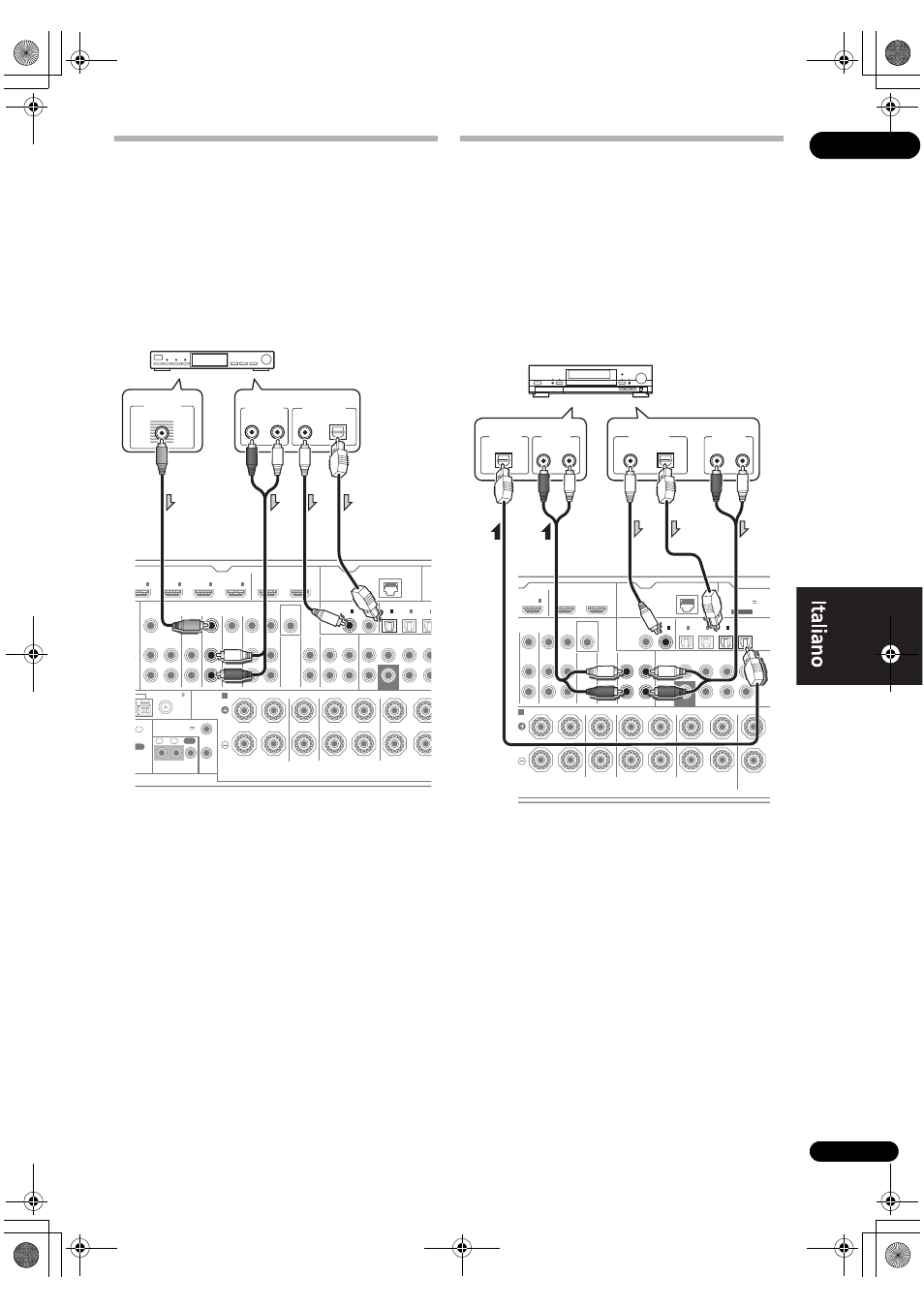

Collegamento di un ricevitore via
satellite/cavo o di un altro tipo di
decoder
I ricevitori via satellite o via cavo e i sintonizzatori per la
televisione digitale terrestre sono esempi dei cosiddetti
decoder o ‘set top box’.
Al momento dell’impostazione del ricevitore sarà
necessario specificare a quale ingresso è stato collegato
il set-top box (vedere anche
Il menu Input Setup nelle
istruzioni per l’uso del CD-ROM).
Collegamento di altri componenti
audio
Questo ricevitore possiede ingressi sia digitali sia
analogici, permettendovi di collegare vari componenti di
riproduzione audio.
La maggior parte dei componenti digitali dispone anche
di collegamenti analogici.
Al momento dell’impostazione del ricevitore sarà
necessario specificare a quale ingresso è stato collegato
il componente (vedere anche
Il menu Input Setup nelle
istruzioni per l’uso del CD-ROM).
• Se il giradischi è dotato di uscite a livello linea (ovvero
di un preamplificatore fono incorporato), collegarlo
agli ingressi
CD.
• Nel caso di un registratore collegare le uscite audio
analogiche agli ingressi audio analogici del
registratore.
• Non è possibile ascoltare audio HDMI tramite la
presa di uscita digitale di questo ricevitore.
COAXIAL ASSIGNABLE OPTICAL ASSIGNABLE
TV/SAT
IN
IN 1
(DVD)
IN 2
(DVR/BDR)
SPEAKERS
E
CD-R/TAPE
FM UNBAL 75
IN
CD
VIDEO
MONITOR
AUDIO
IN OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
VIDEO
IN
DVR/BDR
OUT IN
IN
1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
A R L R L R L SURROUND BACK SURROUND CENTER FRONT
IN 1
(TV/SAT)
IN
FRONT CENTER SURROUND SURR B
3
(VIDE
IN 2
(CD)
TROL IR
12 V TRIGGER
IN
IN IN
OUT
OUT 1 2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4 LAN (10/100)
A
VIDEO OUT
VIDEO
ANALOG R
AUDIO OUT DIGITAL OUT
COAXIAL OPTICAL L
STB
Sceglierne uno
COAXIAL ASSIGNABLE OPTICAL ASSIGNABLE
CD-R/TAPE
IN OUT
IN OUT 3
(VIDEO)
IN 2
(CD)
CD
VIDEO
MONITOR
AUDIO
IN
OUT
VIDEO
IN
DVR/BDR
OUT IN
OUT 1
(CONTROL)
OUT 2
A R L R L R L(Single) SURROUND BACK SURROUND CENTER FRONT
R
R
L
FRONT HEIGHT
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
FRONT CENTER SURROUND SURR BACK
(Single)
FH/FW
SUBWOOFER
IN
4 LAN (10/100) (OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE O
DIGITAL OUT
COAXIAL OPTICAL ANALOG R L
AUDIO OUT
ANALOG R L
AUDIO IN DIGITAL IN
OPTICAL
CD-R, MD, DAT, ecc.
Sceglierne uno Sceglierne uno
