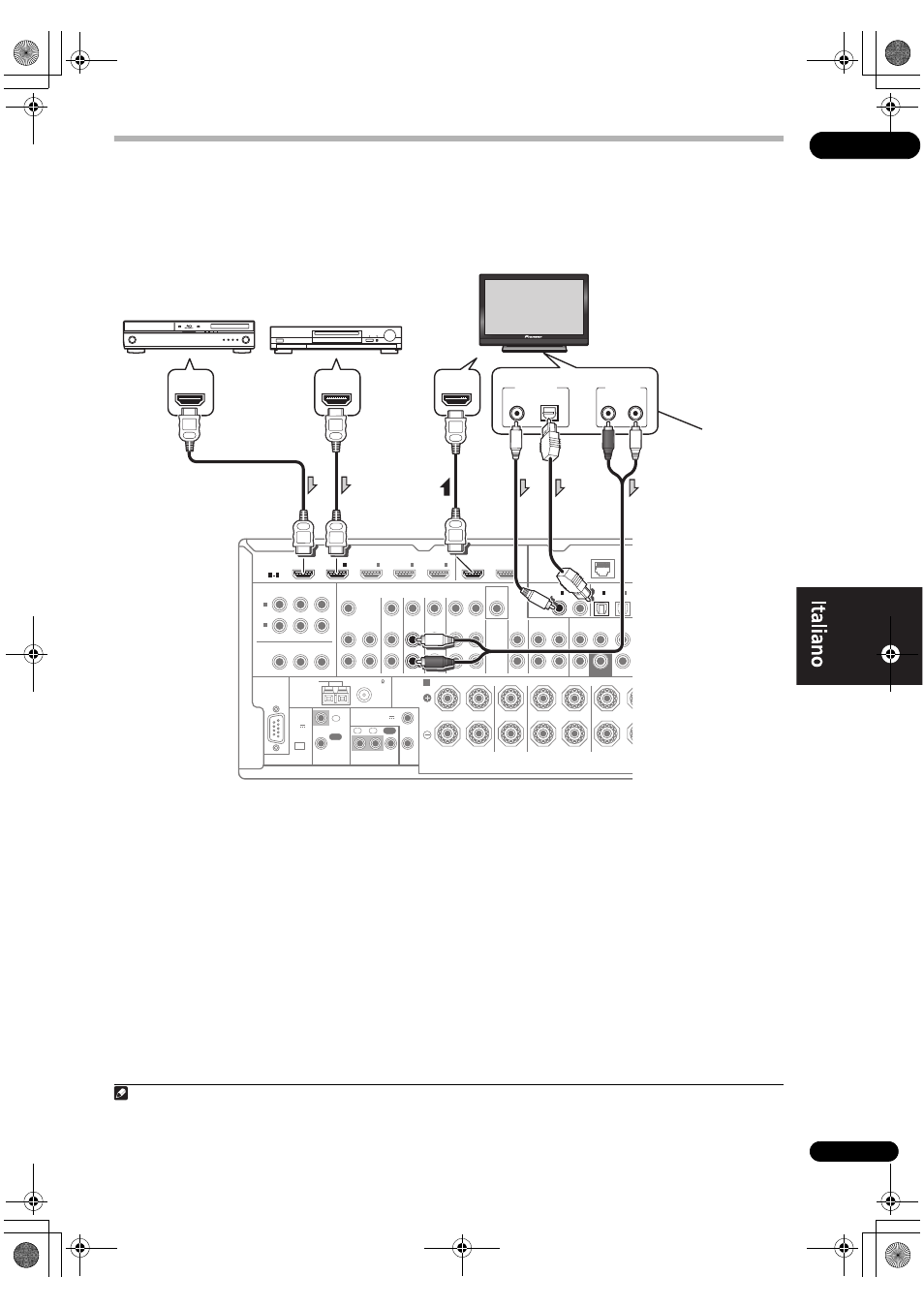

Collegamento di un televisore e componenti di riproduzione
Collegamento mediante HDMI
Se si dispone di un componente dotato di funzionalità HDMI o DVI (con HDCP) (lettore di dischi Blu-ray (BD) o altro),
sarà possibile collegarlo a questo ricevitore utilizzando un cavo HDMI reperibile in commercio.
Se il televisore ed i componenti di riproduzione supportano la caratteristica Control con HDMI, si possono usare le
convenienti funzioni Control con HDMI (vedere Funzione Control con HDMI nelle istruzioni per l’uso del CD-ROM).
• Se si collega un monitor HDMI/DVI compatibile
usando il terminale HDMI OUT 2, regolare
l’impostazione di uscita HDMI su HDMI OUT 2 o
HDMI OUT ALL. Vedere Cambio del terminale di
uscita HDMI nelle istruzioni per l’uso del CD-ROM.
• I componenti in ingresso possono venire collegati
anche con collegamenti non HDMI (vedere
Collegamento di un lettore DVD privo di ingressi HDMI
a pagina 16).
• Per riprodurre l’audio del televisore col ricevitore,
collegare il ricevitore ed il televisore con cavi audio.
1
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COAXIAL ASSIGNABLE COMPONENT VIDEO ASSIGNABLE OPTICAL ASSIGN
MONITOR
OUT
IN
Y
P R Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
IN
CD
VIDEO
MONITOR
AUDIO
IN OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT IN
P B
P R P B
1
IN BD
IN 1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
A R L R L R SURROUND BA SURROUND CENTER FRONT
1 4
(DVD)
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
FRONT CENTER SURROUND
IN 2
(CD)
IN 2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN IN
OUT
OUT 1 2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4 LAN (10/100)
(OUTPUT
5 V
150 mA
MAX)
DIGITAL OUT
COAXIAL OPTICAL ANALOG R L
AUDIO OUT
HDMI IN HDMI OUT HDMI OUT
Altro componente dotato
di terminale HDMI/DVI Lettore Blu-ray HDMI/DVI
compatibile
Monitor HDMI/DVI
compatibile
Sceglierne uno
Questo collegamento è
necessario per
riprodurre l’audio del
televisore con questo
ricevitore. 1
Nota
1 Se il televisore ed il ricevitore sono collegati via HDMI ed il televisore supporta la funzione HDMI Audio Return Channel, l’audio del televisore
arriva al ricevitore dal terminale HDMI ed il cavo audio non è necessario. In tal caso, regolare TV Audio in HDMI Setup su via HDMI (vedere
HDMI Setup nelle istruzioni per l’uso del CD-ROM).
